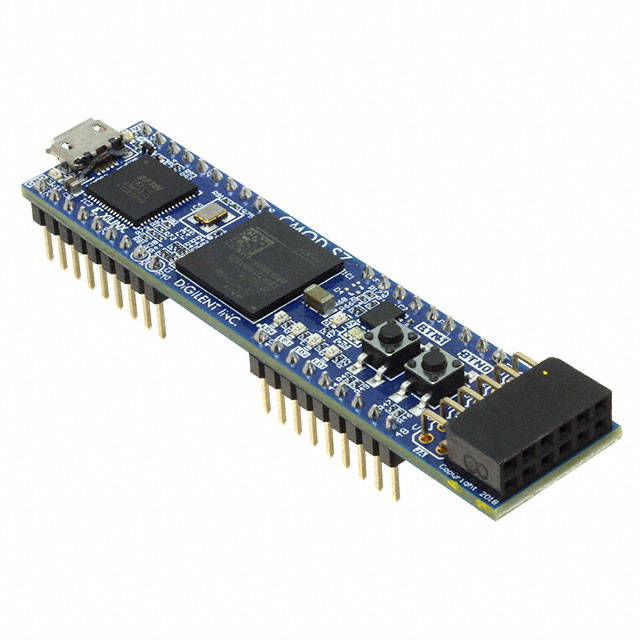

410-376

厂牌: DIGILENT
产品描述: Digilent 开发套件, Cmod S7 可试验电路板 Spartan-7 FPGA 模块, 使用于XC7S25 Spartan-7
供应商型号: 3050773
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-376

410-376概述

    Cmod S7 Reference Manual

    1. 产品简介


    Cmod S7 是由 Digilent 设计的一款紧凑型 FPGA 板卡,适用于嵌入式系统和实验室开发。它基于 Xilinx Spartan-7 系列 FPGA,搭载了多种外设接口和配置选项。此板卡的主要功能和应用领域包括数字信号处理、模拟信号采集、USB编程与通信等。

    2. 技术参数


    | 特性 | 描述 |

    | FPGA 型号 | XC7S25-1CSGA225C |
    | 逻辑片数量 | 3,650 片 |
    | 存储容量 | 1,620 Kbits |
    | DSP切片数量 | 80 |
    | 内部时钟频率 | 超过 450 MHz |
    | 外部电源输入 | USB 或 5V 外部电源 |
    | 存储器 | 4 MB Quad-SPI Flash |
    | USB 功能 | JTAG 编程、UART 串行通信 |
    | I/O 接口 | 48-pin DIP 形状因子 |
    | 模拟输入 | 2 个单端 0-3.3V 模拟输入 |
    | 电源管理 | 内置 LTC3569 三输出降压电源调节器 |

    3. 产品特点和优势


    - 高性能 FPGA:XC7S25-1CSGA225C 具有强大的计算能力和灵活的设计能力,适合各种复杂的数字信号处理任务。
    - 集成外设:包含 USB-JTAG 编程、UART 串行通信、按钮、LED 等,使得开发更加便捷。
    - 灵活的供电方式:支持 USB 和外部电源供电,方便不同场景下的使用。
    - 高精度模拟输入:带有 XADC 模块,可以采集并转换模拟信号,实现高效的数据采集。
    - 资源丰富:提供了大量的数字和模拟 I/O 接口,易于扩展。

    4. 应用案例和使用建议


    Cmod S7 可广泛应用于教学、科研、工业自动化等领域。例如,在物联网项目中,它可以用于传感器数据采集和远程控制。在开发过程中,需要注意以下几点:
    - 使用高效率的 PWM 技术驱动 RGB LED,以避免电流过大导致的亮度问题。
    - 在使用模拟输入时,注意电压范围,避免超过 3.3V。
    - 在进行 FPGA 编程时,确保电源稳定,避免编程失败。

    5. 兼容性和支持


    - 软件支持:完全兼容 Vivado® Design Suite 版本 2018.1 及以上版本,提供免费的 WebPACK™ 安装选项,无需额外许可证。
    - 硬件兼容性:支持多种 I/O 扩展接口(如 Pmod),便于与其他硬件模块连接。
    - 官方支持:提供丰富的设计资源和教程,包括文档、示例项目等,可以在 Digilent 的官方网站获取。

    6. 常见问题与解决方案


    - 电源问题:如果无法启动,检查是否正确连接电源,确保电压在正常范围内。
    - 编程失败:尝试重新编译项目,确保位流文件无误。可以参考 Xilinx 文档,了解如何启用压缩和生成位流。
    - LED 闪烁异常:检查引脚配置是否正确,确保电阻选择合理。

    7. 总结和推荐


    Cmod S7 是一款功能强大且应用广泛的 FPGA 开发板。它具有出色的性能和丰富的外设接口,非常适合科研、教学和项目开发。推荐给需要灵活设计和高效数据处理的应用场合。总体来说,这款产品在性能、灵活性和易用性方面都表现出色,是值得信赖的选择。
