410-347

厂牌: DIGILENT
产品描述: Digilent, 扩展模块
供应商型号: 2726215
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-347

410-347概述

    Pmod HYGRO Reference Manual: Comprehensive Guide

    1. 产品简介

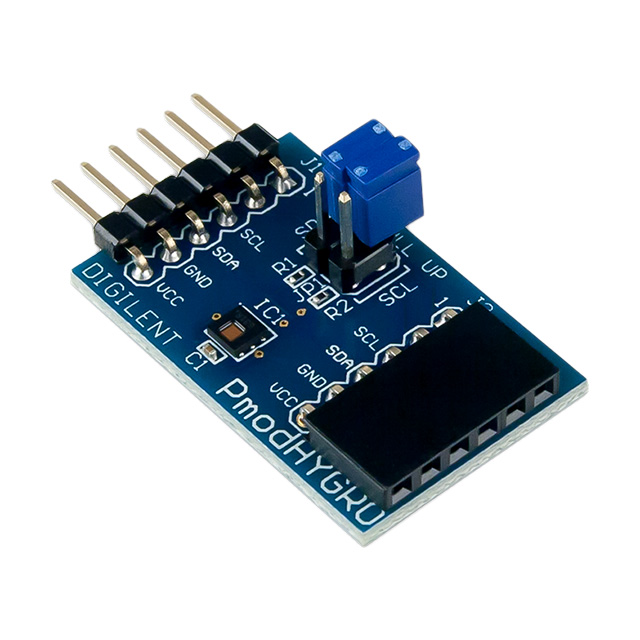

    Pmod HYGRO是一款小巧的相对湿度和温度传感器,由Digilent公司设计。它采用德州仪器(TI)的HDC1080芯片,能够提供高达14位分辨率的环境相对湿度测量。该产品广泛应用于需要精确温湿度监测的各种场合,如气象站、智能家居系统、工业自动化等。

    2. 技术参数


    以下是Pmod HYGRO的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压 | 2.7 | 3 | 5.5 | V |
    | 串行时钟频率 | 10 | 400 kHz |
    | 相对湿度精度 ±2% %RH |
    | 温度传感器精度 ±0.2°C °C |
    | 稳定性 高湿度下好
    | 测量分辨率 | 14位 |
    | 内部加热元件 | 有 |
    | 连接器类型 | 6针Pmod |
    | 通过式Pmod主端口 | 有 |

    3. 产品特点和优势


    Pmod HYGRO具有以下特点和优势:
    - 高精度测量:相对湿度精度为±2%,温度传感器精度为±0.2°C。
    - 稳定性能:在高湿度环境下表现优异。
    - 高分辨率:可实现14位的高分辨率测量。
    - 内部加热元件:有助于去除传感器上的冷凝水。
    - I²C接口:支持I²C通信协议,便于与其他设备集成。
    - 通过式Pmod主端口:允许多个I²C模块串联使用,节省空间。

    4. 应用案例和使用建议


    Pmod HYGRO非常适合长期湿度测试应用。例如,在气象站中,它可以持续监测环境的温湿度变化;在智能家居系统中,它可以提供室内环境的实时监控。
    使用建议:
    - 在每次测量前确保等待至少15ms以完成初始化。
    - 为了获得更准确的数据,建议在读取数据前等待至少1秒。
    - 使用时注意控制电源电压范围在2.7V到5.5V之间。

    5. 兼容性和支持


    Pmod HYGRO采用I²C接口,兼容大多数带有I²C接口的主控板。Digilent公司提供了详尽的技术文档和资源中心,以便用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:无法正确读取传感器数据
    - 解决方案:检查电源电压是否在2.7V到5.5V之间,重新配置配置寄存器。

    2. 问题:测量精度不稳定
    - 解决方案:确认传感器未暴露在极端湿度环境中,且周围无电磁干扰。

    7. 总结和推荐


    综上所述,Pmod HYGRO凭借其高精度、稳定的性能和易用性,成为各类温湿度监测系统的理想选择。对于需要精确温湿度监测的应用,强烈推荐使用Pmod HYGRO。无论是科研项目还是商业应用,它都能提供可靠的数据支持。

410-347参数

参数
长*宽*高 31.75mm(长度)*20.32mm(宽度)
零件状态 在售
包装方式 散装

410-347厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-347数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-347 410-347数据手册

410-347封装设计

查看详情并下载
Symbol
Footprint
3D Model
