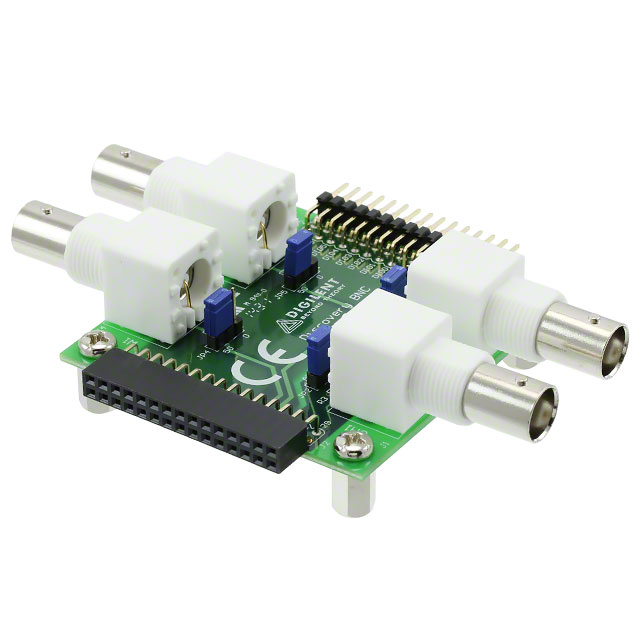

410-263

产品分类: 其他可编程器件
厂牌: DIGILENT
产品描述: Digilent BNC适配器板, 适用于Analog Discovery 2
供应商型号: 2352612
供应商: 海外现货
标准整包数: 1
DIGILENT 其他可编程器件 410-263

410-263概述

    Discovery BNC Adapter Board 技术手册

    1. 产品简介


    产品类型: Discovery BNC 适配器板是一款专门设计用于与 Analog Discovery 工具配套使用的配件。它通过标准 BNC 接头,允许用户在测试线缆和探针之间进行便捷连接,从而扩展了 Analog Discovery 在测量和测试方面的适用范围。
    主要功能:
    - 支持标准 BNC 接口连接。
    - 能够在示波器探针上选择 AC 或 DC 耦合方式。
    - 可以根据需要选择 50Ω 或 0Ω 的输出阻抗。

    应用领域:
    - 主要应用于教育机构及实验室环境,特别适用于模拟信号的测量与分析。
    - 适用于要求较高精度的电子测试场合。

    2. 技术参数


    - 输入接口: BNC 接头(两个通道)
    - 耦合方式: AC 耦合或 DC 耦合
    - 输出阻抗: 50Ω 或 0Ω
    - 工作环境: 室内操作,环境温度在 -20°C 至 +70°C 之间
    - 尺寸: 长度 85 mm x 宽度 54 mm

    3. 产品特点和优势


    独特功能:
    - 支持 AC 和 DC 两种耦合方式,提供了更为灵活的应用选择。
    - 可选的 50Ω 或 0Ω 输出阻抗匹配,能够更好地适应不同测试线缆的要求。
    - 简洁直观的操作界面,使得初学者也能快速掌握其使用方法。
    优势:
    - 多功能性: 既适用于高频信号测试,也适用于低频信号的精确测量。
    - 兼容性强: 兼容大多数标准 BNC 探针和测试线缆。
    - 易于使用: 用户可以通过简单的跳线设置来调整耦合方式和阻抗匹配。

    4. 应用案例和使用建议


    应用案例:
    - 学校实验室:学生可以使用这款适配器板来学习和理解不同的耦合方式对信号传输的影响。
    - 工程测试:工程师可以在研发阶段利用其多样的输出阻抗选项来优化测试信号的质量。
    使用建议:
    - 根据具体测试需求选择合适的耦合方式。
    - 确保选择正确的输出阻抗以避免信号失真。
    - 始终保持良好的接地措施以确保测量结果的准确性。

    5. 兼容性和支持


    兼容性:
    - 该适配器板兼容所有具有 BNC 接头的标准测试线缆和探针。
    - 与 Analog Discovery 工具高度兼容,可轻松集成到现有的测试系统中。
    支持和服务:
    - 详细的技术手册和在线资源为用户提供全面的支持。
    - 定期更新的技术文档可以帮助用户获取最新的使用指南和技术说明。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确设置耦合方式 | 检查跳线是否正确插入指定位置。 |
    | 测试信号不稳定 | 确认是否选择了正确的输出阻抗。 |
    | 接地不良导致测量不准确 | 确保测试设备和被测设备均良好接地。 |

    7. 总结和推荐


    综合评估:
    - Discovery BNC 适配器板以其简洁的设计和多功能性,在电子测试领域展现了极高的性价比。
    - 其易于使用的特点使其成为初学者入门的理想工具,同时满足专业工程师的复杂需求。
    推荐使用:
    - 强烈推荐: 无论是在教学还是科研环境中,Discovery BNC 适配器板都是一款值得投资的优质产品。

410-263参数

参数 值
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 1346460
零件状态 在售
包装方式 散装

410-263厂商介绍

Digilent是Emerson旗下的工程开发与教育硬件品牌,提供FPGA开发板、数据采集和测试测量设备及配套软件。其产品用于电子设计、科研、教学和原型验证。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 DIGILENT 相关型号,如 410-300、JTAG-HS2、410-321、6002-410-021 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

410-263数据手册

厂牌 PDF简要描述 下载
DIGILENT 其他可编程器件 DIGILENT 410-263 410-263数据手册
