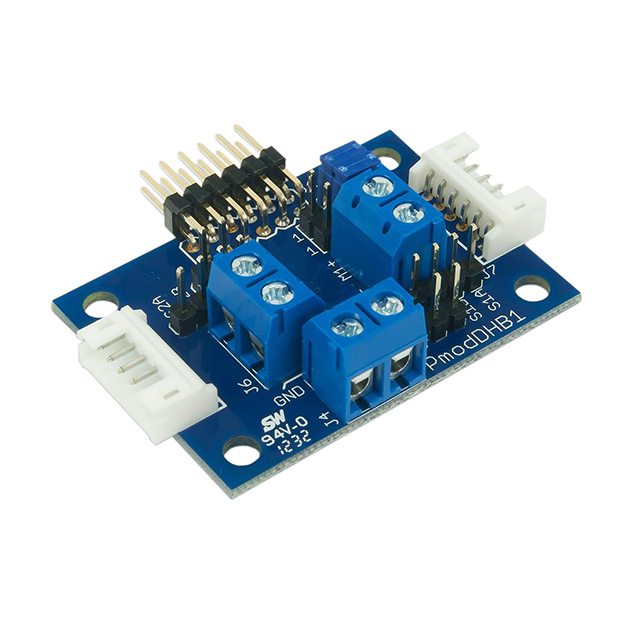

410-259

厂牌: DIGILENT
产品描述: Digilent 开发套件, PDMODHB1 模块, 使用于DRV8833 双 H- 桥接电机驱动器
供应商型号: 1286-1122-ND
供应商: Digi-Key
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-259

410-259概述

    PmodDHB1 双H桥电机驱动器技术手册

    产品简介


    PmodDHB1 是一款由 Digilent 公司生产的双H桥电机驱动器。它能够驱动两台直流电机、一台双极步进电机以及其他具有电感负载的设备。这款模块特别适用于需要精确控制电机速度和方向的应用场合。

    技术参数


    - 额定电流: 双H桥能承受的最大连续电流为1.5A RMS。
    - 电机电压范围: 推荐最大电机电压为10.8V。
    - 逻辑输入电压范围: 2.5V至5V。
    - 尺寸: PCB尺寸小巧,长1.3英寸(约3.3厘米),宽1.8英寸(约4.6厘米)。
    - 接口协议: 通过GPIO协议进行通信。
    - 传感器反馈: 两个电机分别提供两个反馈通道。
    - 过流保护: 内置过流保护功能,当检测到过流时自动关闭故障FET并触发NFAULT信号。

    产品特点和优势


    PmodDHB1 的独特之处在于其双H桥设计,能够同时驱动两个独立的直流电机或一个双极步进电机。此外,它还具有过流保护功能,能够在出现过流情况时及时切断电源以保护电路。该模块的小巧尺寸使得它非常适合用于紧凑型的设计方案中。

    应用案例和使用建议


    PmodDHB1 在多个领域都有广泛应用,如自动化控制系统、机器人、电动玩具等。例如,在一个需要驱动两个电机的机器人项目中,可以将PmodDHB1与微控制器连接,利用PWM信号控制电机的速度和方向。建议在配置PWM信号之前先将EN引脚设置为低电平状态,以避免FET短路的情况发生。

    兼容性和支持


    PmodDHB1遵循Digilent Pmod接口规范第5版,这意味着它可以与各种遵循相同规范的开发板兼容。制造商提供了详细的文档和支持,包括产品手册和技术支持服务,以确保用户能够充分利用这一产品的功能。

    常见问题与解决方案


    - 问题: 连接后电机不转动。
    - 解决方案: 检查电机电源电压是否在规定范围内,确认EN和DIR引脚信号正确。

    - 问题: 电机运转异常。
    - 解决方案: 确认电机是否超负荷,检查电机和驱动器之间的连接是否牢固,尝试重启系统。

    总结和推荐


    总体而言,PmodDHB1是一款功能强大且用途广泛的电机驱动模块,尤其适合需要同时控制多台电机的应用场合。其内置的过流保护机制、小巧的尺寸以及灵活的接口选项使其在市场上具备很强的竞争优势。对于需要高精度电机控制的应用,我强烈推荐使用PmodDHB1。

410-259参数

参数
零件状态 在售
包装方式 散装

410-259厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-259数据手册

厂牌 PDF简要描述 下载
DIGILENT 评估、开发板开发工具 DIGILENT 410-259 410-259数据手册

410-259封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.5385 ¥ 165.1003
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 165.1
直接购买
加入购物车
