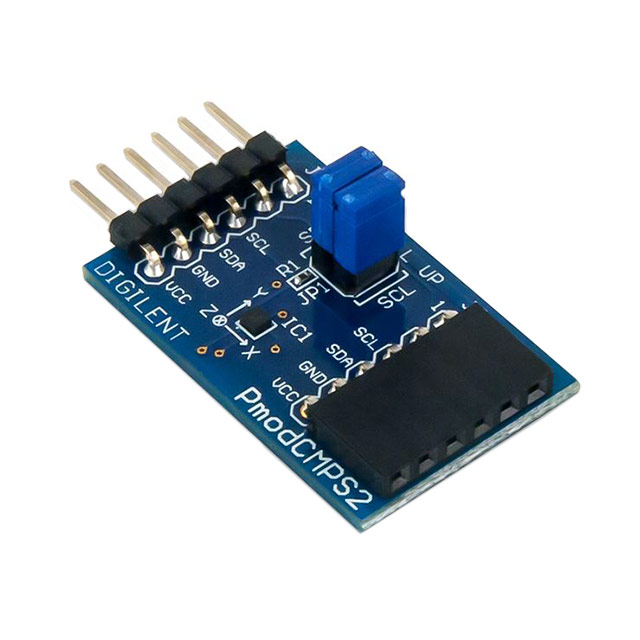

410-355

厂牌: DIGILENT
产品描述: Digilent, 扩展模块, I2C,SPI
供应商型号: 3295685
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-355

410-355概述


    产品简介


    MMC3416xPJ 磁场传感器是一款集成式三轴磁场传感器,具备优异的动态范围和准确性。适用于多种应用场合,如电子指南针和GPS导航系统。它通过内部集成的电子电路,减少了对外部组件的需求,从而简化了设计。

    技术参数


    - 满量程范围: ±16 Gauss(高斯)
    - 工作电压: 1.62V ~ 3.6V
    - 输出数据率: 最大可达800 Hz(12位模式)
    - 封装尺寸: 1.6mm × 1.6mm × 0.6mm(超小低轮廓BGA封装)
    - 功耗: 140 μA @ 7次测量/秒;1 μA(最大)待机状态
    - 电源电流: 140 μA(16位模式,带宽设置为00),70 μA(16位模式,带宽设置为01),35 μA(14位模式,带宽设置为10),18 μA(12位模式,带宽设置为11)
    - 总噪声: 1.5 mG(16位模式,带宽设置为00)
    - 温度范围: 工作温度-40°C ~ +85°C,存储温度-55°C ~ +125°C
    - 分辨率: 16/14/12位
    - 通信接口: I2C(最高400 KHz)

    产品特点和优势


    MMC3416xPJ具备多个独特的特点和优势:
    - 集成度高:内置三轴磁场传感器和电子电路,大大减少外部组件需求。
    - 卓越的动态范围和精度:能够测量±16 Gauss的磁场强度,分辨率可达0.5 mG/2 mG每位(16/14位模式),1.5 mG的总均方根噪声,确保航向精度达±1°。
    - 多功能SET/RESET功能:有助于消除温度引起的误差,并清除强外磁场导致的剩余磁化现象。
    - 低功耗:待机状态下的功耗仅为1 μA,工作状态下功耗控制在140 μA(7次测量/秒),实现长时间使用。
    - 宽电源电压范围:支持1.62V~3.6V的电源电压,确保广泛的适用性。

    应用案例和使用建议


    应用案例:MMC3416xPJ广泛应用于电子指南针、GPS导航系统以及位置感应等领域。例如,在智能手表中用于确定方向,或者在无人机中进行姿态控制。
    使用建议:
    1. 分离距离:在设计电路时,确保与永磁体和电流线保持适当的距离,避免干扰磁场。
    2. 接地:将VSA连接到地电平,确保传感器的稳定性。
    3. 外部电容:在CAP引脚上连接一个4.7 µF的低ESR陶瓷电容,以提高抗干扰能力。

    兼容性和支持


    MMC3416xPJ支持I2C接口,并且具有广泛的电源电压兼容性(1.62V ~ 3.6V)。MEMSIC公司提供技术支持,用户可通过公司网站获取更多资料和帮助。

    常见问题与解决方案


    问题1:设备功耗过高
    解决办法:检查电路是否按要求进行了正确的配置。降低测量频率可以有效降低功耗。
    问题2:数据传输不稳定
    解决办法:检查线路电阻(Rp)的选择,确保符合手册推荐值(短线路<10 cm时选择4.7 kΩ,短于5 cm时选择10kΩ)。
    问题3:磁场强度读数不准确
    解决办法:执行SET/RESET操作,清除残留磁化影响。检查是否存在外部强磁场干扰。

    总结和推荐


    MMC3416xPJ 是一款高度集成、低功耗的三轴磁场传感器,适用于各种复杂的应用环境。其优越的精度和稳定性使其成为电子指南针和位置传感器的理想选择。尽管价格可能稍高,但其高性能和低功耗特性使得它在许多应用中具有明显的优势。因此,强烈推荐在需要精确磁场检测的应用中使用MMC3416xPJ。

410-355参数

参数 值
长*宽*高 31.7mm(长度)*20.3mm(宽度)
零件状态 在售
包装方式 袋装
