410-379

厂牌: DIGILENT
产品描述: Digilent 开发套件, Pmod I2S2 立体声音频输入和输出, 使用于Cirrus CS5343 音频 A/D 转换器、 Cirrus CS5343 立体声 D/A 转换器
供应商型号: 1840481
供应商: 海外现货
标准整包数: 1
DIGILENT 评估、开发板开发工具 410-379

410-379概述

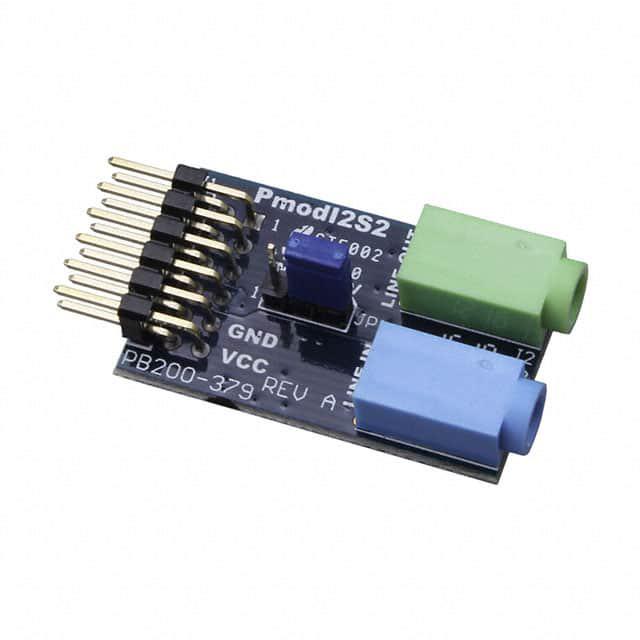

    # Pmod I2S2 参考手册

    产品简介


    Pmod I2S2 是一款支持 I2S(Integrated Interchip Sound)协议的音频转换器模块,适用于数字音频输入输出。它集成了两个高性能的音频转换芯片:Cirrus CS5343 模拟信号到数字信号的转换器(ADC)和 Cirrus CS4344 数字信号到模拟信号的转换器(DAC)。这些转换器能够处理最高 24 位分辨率、高达 108 kHz 的输入采样率以及高达 200 kHz 的输出采样率,从而确保高质量的立体声音频传输。
    主要功能
    - 支持立体声 24 位 ADC 和 DAC 转换
    - 配备标准 3.5mm 立体声音频插孔
    - 支持自动串行时钟生成(对于音频输入)
    - 提供两个 I2S 接口的 12 针 Pmod 接口
    - 符合 Digilent Pmod 接口规范
    应用领域
    Pmod I2S2 广泛应用于消费电子、专业音频设备、嵌入式系统、工业控制等领域。它可以作为独立音频转换器,也可以与其他音频设备一起使用,实现高质量的音频输入和输出。

    技术参数


    以下是 Pmod I2S2 的技术规格和性能参数:
    - 电源电压: 3.0V 至 5.25V,推荐操作电压为 3.3V
    - 输入采样率:
    - 单速模式下: 4 kHz 至 24 kHz 和 43 kHz 至 54 kHz
    - 双速模式下: 86 kHz 至 108 kHz
    - 输出采样率: 2 kHz 至 200 kHz

    产品特点和优势


    Pmod I2S2 具备多种独特功能和优势,使其在市场上具有较强的竞争力:
    - 高性能转换器: 集成的 CS5343 和 CS4344 转换器提供高质量的音频转换,确保音频信号的准确性和保真度。
    - 灵活的电源选项: 支持广泛的电源电压范围,确保在不同应用环境下的兼容性。
    - 易于集成: 采用 Pmod 接口标准,可以轻松集成到各种主机板上。
    - 高质量音频接口: 标准的 3.5mm 立体声插孔便于音频设备连接。

    应用案例和使用建议


    应用案例
    假设一个嵌入式系统的应用需要高保真的音频输入和输出功能,Pmod I2S2 可以完美适配。例如,将 Pmod I2S2 连接到 Raspberry Pi 或其他嵌入式处理器,可以通过 I2S 接口获取和播放音频流。
    使用建议
    1. 正确设置控制信号: 为了实现稳定的音频传输,需要确保正确的 MCLK、SCLK 和 LRCK 信号。这可能需要在实际应用中进行调试和校准。
    2. 电源管理: 尽量保持稳定的电源供应,避免因电源波动导致音频质量下降。

    兼容性和支持


    Pmod I2S2 采用标准的 Pmod 接口,可与任何符合 Digilent Pmod 接口规范的主板兼容。此外,厂商提供了丰富的技术支持文档和示例代码,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 音频质量差: 可能是由于 MCLK、SCLK 或 LRCK 信号不稳定或配置错误。
    2. 电源问题: 确保电源电压稳定且在规定的范围内。
    3. 音频接口接触不良: 检查音频接口是否连接良好。
    解决方案
    1. 检查控制信号: 通过示波器或逻辑分析仪确认 MCLK、SCLK 和 LRCK 信号的频率和稳定性。
    2. 稳压电源: 使用稳压电源或加装滤波电路来保证稳定的电源供应。
    3. 重新连接音频接口: 确保音频接口连接紧密无误。

    总结和推荐


    Pmod I2S2 是一款高性能的音频转换模块,适合用于各种需要高质量音频处理的应用场景。其出色的音频转换能力和易于集成的特点,使其成为开发人员的理想选择。鉴于其在实际应用中的出色表现,我们强烈推荐此产品。
    如果您有任何疑问或需要更多技术支持,欢迎访问 Digilent 论坛的相关版块。

410-379参数

参数
零件状态 在售
包装方式 袋装
