CY7C024AV-25AXC

产品分类: 静态随机存储器(SRAM)
产品描述: 64Kbit 4 k x 16 3V 165mA 3.6V Parallel TQFP-100 贴片安装 14mm(长度)*14mm(宽度)
供应商型号: Q-CY7C024AV-25AXC
供应商: 期货订购
标准整包数: 1

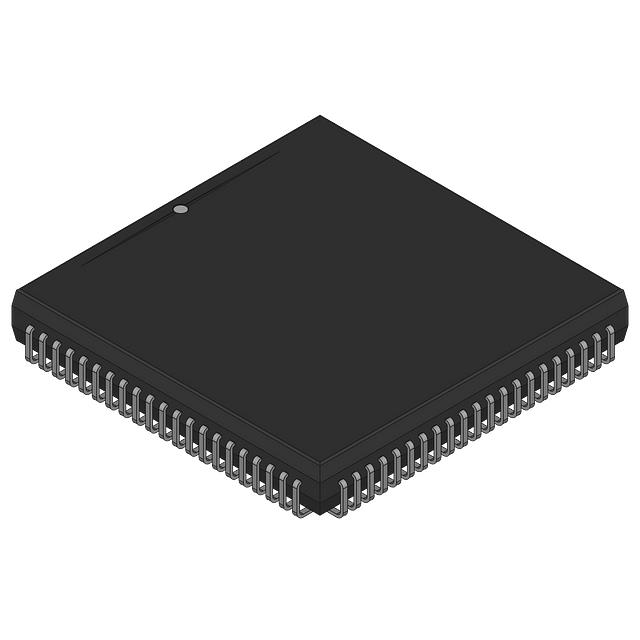

CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CY7C024AV-25AXC

CY7C024AV-25AXC概述


    产品简介


    CY7C024AV/025AV/026AV:3.3 V, 4K/8K/16K × 16 Dual-Port静态RAM
    CY7C024AV、CY7C025AV和CY7C026AV是赛普拉斯半导体公司开发的3.3V电压下可配置为4K、8K或16K字节的双端口静态随机存取存储器(SRAM)。这种芯片支持16位的数据总线宽度,具有高可靠性、低功耗的特点,适用于多处理器环境下的内存共享和通信缓冲等场景。主要应用于互处理器设计、通信状态缓冲、双端口视频和图形内存等领域。

    技术参数


    - 组织结构:4K、8K、16K × 16位
    - 最大访问时间:20ns(CY7C024AV/025AV/026AV -20);25ns(CY7C024AV/025AV/026AV -25)
    - 典型操作电流:120mA(CY7C024AV/025AV/026AV -20);115mA(CY7C024AV/025AV/026AV -25)
    - 典型待机电流(ISB1):35mA(CY7C024AV/025AV/026AV -20);30mA(CY7C024AV/025AV/026AV -25)
    - 典型待机电流(ISB3):10μA(CY7C024AV/025AV/026AV -20);10μA(CY7C024AV/025AV/026AV -25)
    - 操作温度范围:商业和工业级
    - 封装:100针无铅薄型四平封装(TQFP)

    产品特点和优势


    - 真双端口内存单元:允许同时访问同一存储位置,提高数据访问效率。
    - 高速访问:最短访问时间为20ns和25ns,适用于高性能应用需求。
    - 低功耗:操作电流低至115mA(典型值),待机电流仅为10μA(典型值)。
    - 全异步操作:无需时钟同步,简化系统设计。
    - 自动电源下降:由片选引脚CE控制,增强系统稳定性。
    - 扩展数据总线:最高可达32位或更多。
    - 内部仲裁逻辑:包括信号量控制以实现资源共享管理。
    - 独立端口控制:每个端口拥有独立的芯片使能(CE)、读写使能(R/W)和输出使能(OE)控制引脚。

    应用案例和使用建议


    应用案例:
    1. 多处理器/多处理器设计:通过共享资源确保多个处理器能够同时访问相同的内存地址。
    2. 通信状态缓冲:提供高效的双向通信接口。
    3. 双端口视频和图形内存:适用于需要实时处理和显示图像的应用场合。
    使用建议:
    - 确保所有外部电路满足器件的最大额定值要求,以避免损坏。
    - 在多端口操作时,注意处理数据冲突,合理设置信号量以实现有效共享。
    - 在实际部署前进行充分的测试,验证所有端口间的通信和资源共享机制正常运行。

    兼容性和支持


    CY7C024AV/025AV/026AV可以方便地与多种设备进行兼容。赛普拉斯半导体公司提供了详尽的技术文档和支持服务,确保用户在应用过程中获得充分的帮助。此外,赛普拉斯社区也提供在线资源和论坛支持,方便用户交流经验和解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 访问超时或不稳定 | 检查并调整相关控制引脚(如CE、R/W)的状态设置,确保正确的时序配置。 |
    | 数据读取错误 | 确认所有端口间的信号协调一致,特别是Busy信号用于避免数据竞争。 |
    | 无法正确获取信号量 | 验证写入信号量操作后,确保SEM或OE被正确地取消断言。 |

    总结和推荐


    CY7C024AV/025AV/026AV是具备高度集成度和灵活性的高性能双端口静态RAM产品,特别适合于需要高可靠性、低功耗及高效资源共享的多处理器系统。它通过内部仲裁逻辑实现了强大的资源管理能力,保证了各端口间的高效通信。基于其优异的技术指标和广泛的应用前景,我们强烈推荐该系列芯片作为高端嵌入式系统的理想选择。

CY7C024AV-25AXC参数

参数
最大供电电流 165mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 4 k x 16
数据总线宽度 -
接口类型 Parallel
存储容量 64Kbit
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 TQFP-100
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

CY7C024AV-25AXC厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY7C024AV-25AXC数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CYPRESS SEMICONDUCTOR CY7C024AV-25AXC CY7C024AV-25AXC数据手册

CY7C024AV-25AXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 20.5746 ¥ 174.2666
库存: 47
起订量: 25 增量: 0
交货地:
最小起订量为:7
合计: ¥ 1219.86
直接购买
加入购物车
