CY62148EV30LL-45ZSXA

产品分类: 静态随机存储器(SRAM)
产品描述: 512KB 512 k x 8 2.2V 20mA 3.6V Parallel TSOP-32 贴片安装
供应商型号: CY-CY62148EV30LL-45ZSXA
供应商: Avnet
标准整包数: 1
CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CY62148EV30LL-45ZSXA

CY62148EV30LL-45ZSXA概述

    文章:CY62148EV30 MoBL 4-Mbit (512K × 8) Static RAM 技术概述

    产品简介


    CY62148EV30 MoBL 是一款高性能的 CMOS 静态随机存取存储器(SRAM),组织形式为 512K × 8 字节。它适用于便携式电子设备,例如手机、工业控制装置等,能够在提供卓越性能的同时保持极低的功耗。该产品支持宽电压范围(2.20 V 至 3.60 V)和广泛的温度范围(工业级:–40 °C 至 +85 °C;汽车级:–40 °C 至 +85 °C)。此外,它与 CY62148DV30 引脚兼容,使其易于在现有设计中替换升级。

    技术参数


    以下是 CY62148EV30 MoBL 的关键技术参数:
    | 参数 | 描述 |

    | 工作频率 | 45 ns(工业级)、55 ns(SOIC 包装专用) |
    | 电压范围 | 2.20 V 至 3.60 V |
    | 数据位宽 | 8 位 |
    | 存储容量 | 4 Mbit(512K × 8) |
    | 站立电流(典型值) | 2.5 μA |
    | 活动电流(典型值) | 3.5 mA @ f = 1 MHz |
    | 引脚兼容性 | 与 CY62148DV30 引脚兼容 |
    | 接口支持 | 支持 CE、OE 和 WE 信号 |

    产品特点和优势


    1. 高能效:具备自动待机功能,在芯片未选通时可将功耗降低超过 99%。
    2. 宽温范围:适应工业和汽车环境,可靠运行于极端条件。
    3. 引脚兼容性:与 CY62148DV30 引脚一致,便于硬件升级和替代。
    4. 多种封装选择:提供 36-ball VFBGA、32-pin TSOP II 和 32-pin SOIC 封装。
    5. 低功耗设计:适合对电池寿命要求较高的应用。

    应用案例和使用建议


    应用案例
    - 便携式设备:手机和平板电脑需要高速存储且功耗极低。
    - 工业控制:自动化设备中需要稳定的存储性能。
    - 车载系统:汽车导航系统和其他车用电子模块。
    使用建议
    1. 在电路设计中,建议优先考虑 VFBGA 封装以减少占用空间。
    2. 确保所有输入信号符合规范(如 VIH 和 VIL 范围),以避免信号误触发。
    3. 使用时注意设置正确的电压范围,尤其是在高低温环境中。

    兼容性和支持


    CY62148EV30 MoBL 具有良好的兼容性,能够与主流微处理器轻松对接。同时,原厂 Cypress(现为 Infineon Technologies)提供了详尽的技术文档和支持服务,包括数据手册、应用笔记和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 待机电流过高 | 确保 CE 引脚设置为高电平,启用自动待机功能。 |
    | 写入失败 | 检查写使能(WE)信号是否正确配置。 |
    | 数据读取延迟 | 调整地址信号提前时间(tAA)。 |

    总结和推荐


    CY62148EV30 MoBL 静态 RAM 凭借其卓越的性能、低功耗设计和广泛的温度适应性,在多种应用中表现出色。对于注重便携性和稳定性的设备而言,该产品是一个理想选择。因此,我们强烈推荐将其用于便携式设备、工业自动化和车载系统的设计中。
    如果您正在寻找一款兼具高效能与低功耗特性的存储芯片,那么 CY62148EV30 MoBL 是您的不二之选!

CY62148EV30LL-45ZSXA参数

参数
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.2V
组织 512 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 512KB
最大供电电流 20mA
通用封装 TSOP-32
安装方式 贴片安装
零件状态 停产
包装方式 托盘

CY62148EV30LL-45ZSXA厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY62148EV30LL-45ZSXA数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 静态随机存储器(SRAM) CYPRESS SEMICONDUCTOR CY62148EV30LL-45ZSXA CY62148EV30LL-45ZSXA数据手册

CY62148EV30LL-45ZSXA封装设计

查看详情并下载
Symbol
Footprint

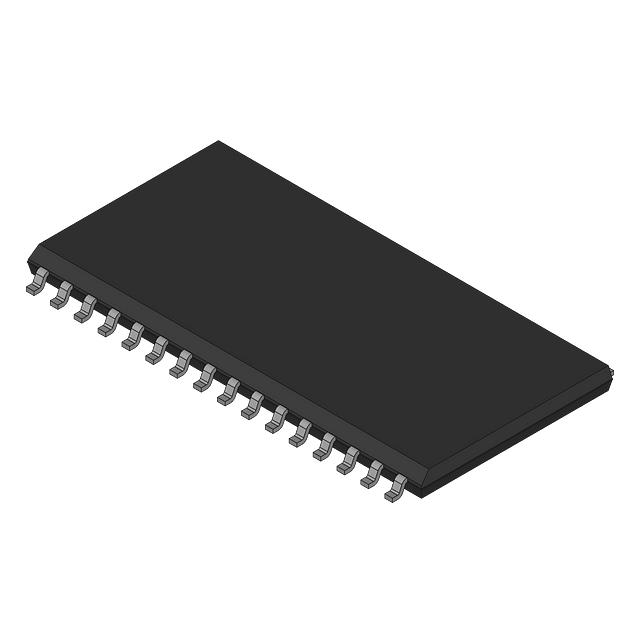

3D Model
