VSK-S25-24U

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 25W 1.1A 85V 24V 264V(AC) 通孔安装 70mm*48mm*24mm
供应商型号: 102-2414-ND
供应商: Digi-Key
标准整包数: 1

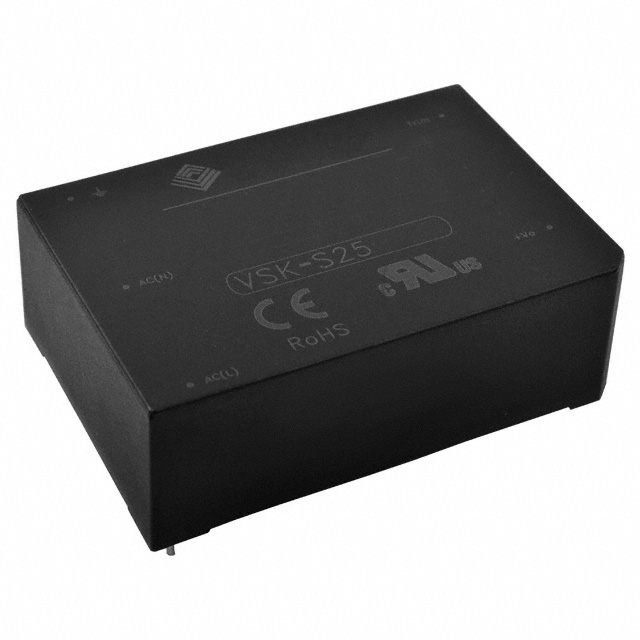

CUI AC-DC稳压器 VSK-S25-24U

VSK-S25-24U概述


    产品简介


    VSK-S25系列 AC-DC电源模块
    VSK-S25系列是一款高性能的交流转直流电源模块,提供5V至48V的单路输出电压。该系列产品广泛应用于工业自动化、医疗设备、通信设备及各类需要稳定直流电源供应的场合。每个型号都能在紧凑的设计下实现最大25W的持续输出功率,具有优异的效率和保护功能。

    技术参数


    | 输出电压(Vdc) | 输出电流(A) | 输出功率(W) | 电压纹波(mVp-p) | 效率(%) |

    | 5 | 4.1 | 20.5 | 50 | 79 |
    | 9 | 2.5 | 22.5 | 50 | 81 |
    | 12 | 2.1 | 25 | 50 | 83 |
    | 15 | 1.6 | 25 | 50 | 84 |
    | 24 | 1.1 | 25 | 50 | 85 |
    | 48 | 0.5 | 25 | 50 | 87 |
    其他关键特性:
    - 输入电压范围:85~264Vac 或 100~370Vdc
    - 过电压、过电流及短路保护
    - 安全认证:UL60950-1 和 CE
    - 最大效率可达87%

    产品特点和优势


    VSK-S25系列具备多种优势,如紧凑设计、高效率、宽输入电压范围、全方位的保护措施等。这些特点使其适用于各类苛刻的工作环境,能够在保证稳定供电的同时减少能源消耗,提高系统的整体可靠性和安全性。在市场上,这一系列的产品凭借其优越的性能表现,能够有效满足客户的多样化需求。

    应用案例和使用建议


    VSK-S25系列可以广泛应用于各种工业控制系统、医疗设备和通信设施等场合。例如,在一个自动化生产设备中,该电源模块可为控制器和传感器提供稳定的电力供应,确保系统高效运行。对于实际应用,我们建议选择合适型号以匹配所需的输出电压,同时考虑到负载情况和环境温度等因素,对电源模块进行适当的散热处理。

    兼容性和支持


    该系列产品具有良好的兼容性,易于集成到不同类型的电路板设计中。CUI公司为其提供了详尽的技术文档和支持服务,包括产品的安装指南、维护说明以及故障排查手册。这有助于用户快速掌握产品的使用方法,同时也为长期维护提供了保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否正常;确认连接是否正确 |
    | 输出电压不稳定 | 确认负载是否过大;检查输出电容是否损坏 |
    | 温度过高 | 加强散热措施;降低负载 |

    总结和推荐


    总体来看,VSK-S25系列电源模块凭借其出色的性能和可靠性,已成为同类产品中的佼佼者。它不仅拥有广泛的适用范围,还具备强大的技术支持和售后服务体系。因此,无论是对于新项目的开发还是现有系统的升级,我们都强烈推荐使用这一系列产品。

VSK-S25-24U参数

参数
最大输出电压 24V
故障保护 -
占空比 -
功率 25W
最大输入电压 264V(AC)
隔离 -
最小输出电压 -
内部开关 -
最小输入电压 85V
输出电流 1.1A
击穿电压 -
开关频率 -
拓扑 -
电压 - 电源(Vcc/Vdd) -
长*宽*高 70mm*48mm*24mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

VSK-S25-24U厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VSK-S25-24U数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VSK-S25-24U VSK-S25-24U数据手册

VSK-S25-24U封装设计

查看详情并下载
Symbol
Footprint
3D Model
