首页  >  产品百科  >  VOF-20B-S12

VOF-20B-S12

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 20W 1.6A 85V~264 VAC, 120~370 VDC 12V 85V~264 VAC, 120~370 VDC 支架安装,通孔安装 59.2mm*42.3mm*22.9mm
供应商型号: 10B-3594697-4
供应商: 国内现货
标准整包数: 1

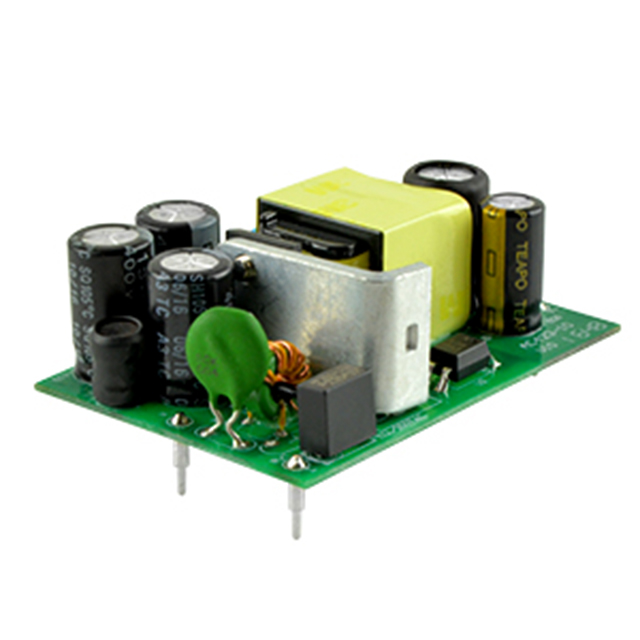

CUI AC-DC稳压器 VOF-20B-S12

VOF-20B-S12概述

    # CUI VOF-20B 系列 AC-DC 电源供应器产品介绍

    1. 产品简介


    VOF-20B 系列是 CUI 公司生产的高效能 AC-DC 电源供应器,适用于广泛的应用领域。这款电源供应器提供从 5 Vdc 到 48 Vdc 的单输出电压,最大功率为 20W。该系列电源供应器采用紧凑型开放式设计,具有广泛的输入电压范围(85-264Vac),使得它在不同国家和地区都能灵活使用。
    主要功能:
    - 支持高达 20W 的连续输出功率。
    - 广泛的输入电压范围:85-264Vac。
    - 小巧的开放式设计,节省空间。
    - 多种输出电压选择:5Vdc, 9Vdc, 12Vdc, 15Vdc, 24Vdc, 和 48Vdc。
    - 提供短路保护、过压保护和过流保护功能。
    - 4000 Vac 隔离电压,确保高安全性。
    - 在空载条件下功率消耗小于 100mW。
    应用领域:
    - 工业自动化控制系统。
    - 医疗设备。
    - 通信系统。
    - 安防监控设备。
    - 智能家居设备。

    2. 技术参数


    以下是 VOF-20B 系列 AC-DC 电源供应器的技术参数摘要:
    | 参数 | 规格范围 | 单位 |
    |
    | 输出电压 | 5, 9, 12, 15, 24, 48 | Vdc |
    | 最大输出电流 | 3.5, 2.1, 1.6, 1.3, 0.85, 0.42 | A |
    | 最大输出功率 | 17.5, 18.9, 19.2, 19.5, 20.4, 20 | W |
    | 电流纹波和噪声(典型值) | 100, 100, 120, 150, 240, 480 | mVp-p |
    | 效率(典型值) | 82.85, 85.70, 85.77, 85.85, 86.06, 86.00 | % |
    输入参数
    - 输入电压范围:85 - 264 Vac
    - 频率范围:47 - 63 Hz
    - 额定输入电流:0.5 A
    - 瞬态启动电流:70 A
    - 泄漏电流:0.25 mA
    输出参数
    - 输出电容:3500 μF, 2100 μF, 1600 μF, 1300 μF, 850 μF, 420 μF
    - 初始设定精度:±2%
    - 线性调节率:±0.5%
    - 负载调节率:±1%
    保护功能
    - 过压保护:突波模式,自动恢复
    - 过流保护:110%
    - 短路保护:突波模式,自动恢复
    安全和合规
    - 隔离电压:4000 Vac
    - 安全认证:IEC62368-1/60950-1, UL62368-1/60950-1
    - 安全类别:II 类
    EMI/EMC
    - 符合 EN 55032 Class B, FCC Part 15 Class B, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61204-3, EN 61000-6-1
    - MTBF:按照 MIL-STD-217F 标准,115 Vac, 25°C 条件下为 300,000 小时
    - 使用寿命:40°C 条件下 75% 负载情况下为 3 年
    环境条件
    - 工作温度范围:-25°C 到 70°C
    - 存储温度范围:-40°C 到 85°C
    - 工作湿度范围:非凝结状态下 93%
    - 工作海拔高度:5000 m

    3. 产品特点和优势


    产品特点:
    - 高效能:高达 86.06% 的转换效率。
    - 广泛的输入电压范围:85-264Vac,适用于全球不同电网标准。
    - 多功能性:支持多种输出电压,适用于不同应用场景。
    - 安全性:具备过压、过流和短路保护,确保设备安全稳定运行。
    - 可靠性和耐久性:高可靠性设计,使用寿命长。
    - 紧凑设计:占用空间小,易于安装。
    市场优势:
    - 灵活性高:可以应用于多种行业和应用场景。
    - 高性价比:相较于其他同类产品,价格合理,性价比较高。
    - 高可靠性:通过多项国际认证,确保了产品的高性能和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:广泛应用于工业自动化设备,为电机、传感器、控制器等提供稳定的电源。
    - 医疗设备:用于医疗成像设备、监测设备等,确保设备在高负载情况下依然稳定运行。
    - 通信系统:为通信基站、路由器、交换机等提供稳定可靠的电源。
    使用建议:
    - 选型建议:根据实际负载需求选择合适的输出电压和电流型号。
    - 散热建议:由于为自然对流冷却,建议在安装时尽量避免密闭空间,确保空气流通。
    - 安全操作:严格遵守操作规范,确保正确接地以避免安全事故。

    5. 兼容性和支持


    兼容性:
    - VOF-20B 系列产品与大多数工业设备和通信设备兼容,适用于广泛的系统集成场景。
    厂商支持:
    - 保修服务:CUI 提供两年有限保修,具体详情请参阅官网。
    - 技术支持:如需技术支持,请联系官方客服:techsupport@cui.com。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:无法启动电源供应器
    - 解决方案:检查输入电压是否在允许范围内,确认连接无误后重新启动。
    2. 问题:输出电压不稳定
    - 解决方案:确认负载是否过大,适当减少负载或更换更高功率的型号。
    3. 问题:电源噪音大
    - 解决方案:检查负载电容是否符合要求,必要时更换更大容量的电容。

    7. 总结和推荐


    综合评估:
    VOF-20B 系列 AC-DC 电源供应器以其高效能、多功能性、安全性和可靠性在众多同类产品中脱颖而出。适合应用于各种工业自动化、医疗设备、通信系统等领域。特别是对于需要高性能电源解决方案的用户来说,该系列产品无疑是最佳选择。
    推荐使用:
    强烈推荐 CUI VOF-20B 系列 AC-DC 电源供应器给需要高性能、高可靠性的应用场景。无论是工业自动化还是医疗设备,这些产品都表现出色,值得信赖。

VOF-20B-S12参数

参数
最大输入电压 85V~264 VAC, 120~370 VDC
输出电流 1.6A
击穿电压 -
占空比 -
内部开关 -
电压 - 电源(Vcc/Vdd) -
隔离 -
故障保护 -
最大输出电压 12V
功率 20W
开关频率 -
最小输入电压 85V~264 VAC, 120~370 VDC
拓扑 -
最小输出电压 -
长*宽*高 59.2mm*42.3mm*22.9mm
安装方式 支架安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

VOF-20B-S12厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VOF-20B-S12数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI VOF-20B-S12 VOF-20B-S12数据手册

VOF-20B-S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116.4691
5+ ¥ 114.9522
10+ ¥ 105.7605
11+ ¥ 105.7605
200+ ¥ 98.5411
库存: 92
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.46
