PSK-15B-S24

产品分类: AC-DC稳压器
厂牌: CUI
产品描述: 15W 625mA 85V~264 VAC, 120~370 VDC 24V 85V~264 VAC, 120~370 VDC 通孔安装 62mm*45mm*23.1mm
供应商型号: 10B-3594614-4
供应商: 国内现货
标准整包数: 1

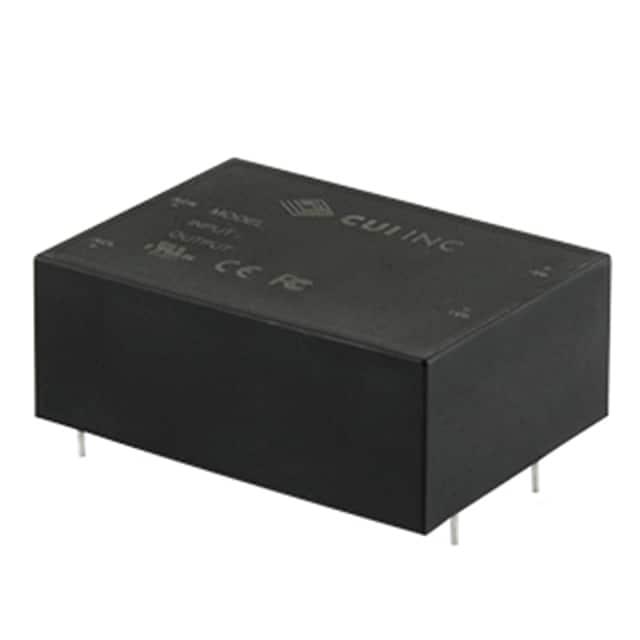

CUI AC-DC稳压器 PSK-15B-S24

PSK-15B-S24概述

    # PSK-15B系列AC-DC电源供应器技术手册

    产品简介


    产品类型
    PSK-15B是一款紧凑型封装设计的AC-DC电源供应器,具有多种输出电压选择(5Vdc至48Vdc),适用于广泛的工业应用。
    主要功能
    - 提供高达15W的连续功率输出
    - 输入电压范围宽泛(85~264Vac)
    - 包括短路保护、过压保护和过流保护功能
    - 4000Vac的隔离电压
    应用领域
    适用于自动化设备、通讯设备、医疗设备、测试设备以及其他需要稳定直流电源的场合。

    技术参数


    | 输出电压 | 输出电流 | 输出功率 | 电压纹波 | 效率 |

    | 5Vdc | 2.8A | 14W | 100mV | 81.37% |
    | 9Vdc | 1.6A | 14.4W | 100mV | 84.28% |
    | 12Vdc | 1.25A | 15W | 120mV | 84.50% |
    | 15Vdc | 1.0A | 15W | 150mV | 84.50% |
    | 24Vdc | 0.625A | 15W | 240mV | 84.50% |
    | 48Vdc | 0.32A | 15.4W | 480mV | 84.63% |

    产品特点和优势


    - 支持宽输入电压范围,确保全球不同地区的适用性。
    - 紧凑封装设计,适合空间有限的应用场景。
    - 内置多重保护机制,增强可靠性和安全性。
    - 低功耗特性(空载功率消耗<100mW)。
    - 高效能表现,根据不同负载情况,最高可达84.63%。

    应用案例和使用建议


    应用案例
    - 在医疗器械中为各种电路板提供稳定的直流电源。
    - 用于通讯设备中的备用电源,确保在主电源故障时能够无缝切换。
    使用建议
    - 根据具体应用场景选择合适的输出电压型号,以最大化效率并满足功率需求。
    - 定期检查设备工作温度,特别是在高温环境下使用时,确保达到最佳运行状态。

    兼容性和支持


    - 可与大多数通用电子设备兼容。
    - 提供制造商支持,包括2年有限保修服务。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:启动时出现高浪涌电流
    - 解决方法:确保输入电源稳定,并适当调整预热阶段,减少启动时的冲击。
    2. 问题:输出电压不稳定
    - 解决方法:检查连接线是否松动或损坏,确认电容器是否处于正常工作状态。
    3. 问题:长时间使用后效率降低
    - 解决方法:定期清洁散热孔,避免灰尘积累导致散热不良。

    总结和推荐


    综上所述,PSK-15B系列电源供应器具备高可靠性、高效能和广泛的应用场景,非常适合需要稳定直流电源的各种工业设备。虽然存在一定的局限性(如高温下效率有所下降),但总体而言,这是一款值得推荐的产品。对于寻找高性能且适应性强的电源供应解决方案的工程师和采购者来说,PSK-15B系列是一个理想的选择。

PSK-15B-S24参数

参数
电压 - 电源(Vcc/Vdd) -
故障保护 -
拓扑 -
隔离 -
最大输入电压 85V~264 VAC, 120~370 VDC
最大输出电压 24V
最小输出电压 -
开关频率 -
最小输入电压 85V~264 VAC, 120~370 VDC
功率 15W
内部开关 -
占空比 -
击穿电压 -
输出电流 625mA
长*宽*高 62mm*45mm*23.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

PSK-15B-S24厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

PSK-15B-S24数据手册

厂牌 PDF简要描述 下载
CUI AC-DC稳压器 CUI PSK-15B-S24 PSK-15B-S24数据手册

PSK-15B-S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
