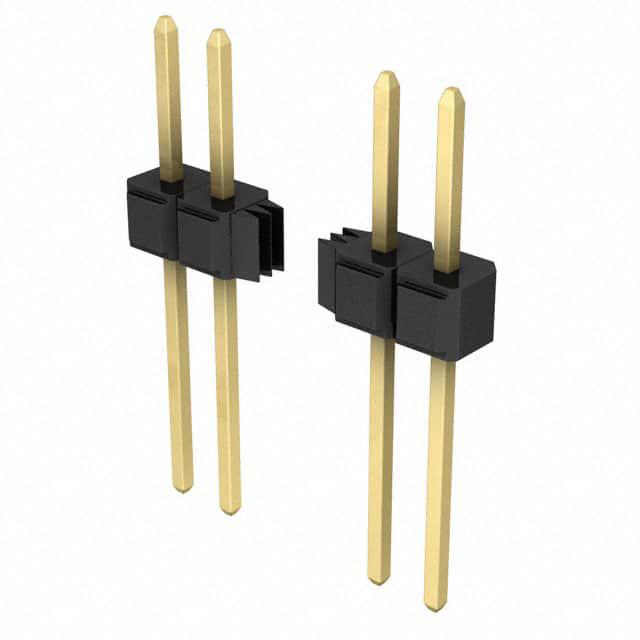

929647-03-36-EU

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 36pin 推挽式 Male Pin 黑色 通孔安装 91.4mm*2.92mm*2.54mm
供应商型号: 3M156517-36-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 外壳 929647-03-36-EU

929647-03-36-EU概述


    产品简介


    3M™ Pin Strip Header 单排和双排电子元件是一种专为互连解决方案设计的产品,适用于各种电路板组装应用。这些电子元件采用直角或直插式设计,具有多种镀层选项(如金、镀锡铅合金),可以满足不同环境下的需求。该系列产品广泛应用于计算机、通信设备、工业控制等领域。

    技术参数


    - 材料:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 接触材料:铜合金
    - 镀层:镍下镀层厚度为50微英寸,接触区域和焊尾选项为金、缎面锡、锡铅镀层
    - 电气特性:
    - 电流额定值:2.5A
    - 绝缘电阻:5×10^9Ω(500V DC)
    - 耐压值:1500VRMS(海平面)
    - 环境特性:
    - 温度范围:-40°C至+105°C
    - 工艺等级:260°C(J-STD-020C),PCT部分只有波峰焊接工艺
    - 潮湿敏感等级:1级(J-STD-020C)

    产品特点和优势


    3M™ Pin Strip Header 具备以下几个显著特点和优势:
    - 堆叠功能:可以方便地进行堆叠,从而提高电路板的集成度。
    - 多种镀层选择:金、镀锡铅合金等多种镀层选项,适应不同电气和环境要求。
    - 高温塑料材料:采用高温塑料(PCT),适合波峰或红外焊接工艺。
    - 焊脚离板间距:为波峰焊接提供了离板间距,便于加工。
    - 抗脱销功能:可选板销固定功能,提高了连接的稳定性。

    应用案例和使用建议


    应用案例
    3M™ Pin Strip Header 在工业自动化控制系统、服务器、交换机等设备中有着广泛应用。例如,在工业自动化控制系统中,它可以用于连接多个模块,形成复杂的控制网络。
    使用建议
    - 选择合适的镀层:根据应用场合的不同,选择最适合的镀层,如金镀层适合高可靠性和低信号衰减的应用。
    - 保持正确的孔径和间距:遵循推荐的孔径和间距,确保连接的稳定性和可靠性。
    - 避免破坏性拆分:对于双排部分,不推荐通过破坏的方式拆分。

    兼容性和支持


    该产品与其他标准的电子元件具有良好的兼容性,可以方便地集成到现有的电路板设计中。3M公司提供技术支持和服务,用户可以通过电话(800-225-5373)获取技术咨询和订购信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保孔径和间距符合推荐值,并检查镀层情况 |
    | 温度过高导致损坏 | 检查电路板设计,确保合理的散热措施 |

    总结和推荐


    3M™ Pin Strip Header 是一款设计精良、功能全面的电子元器件,具有堆叠功能、多种镀层选择和高可靠性等特点。它适用于广泛的电路板应用,特别是在需要高可靠性连接的工业和通信设备中。鉴于其出色的性能和适用性,我强烈推荐该产品给需要高性能连接器的用户。

929647-03-36-EU参数

参数
触头端接 -
针脚数 36pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 91.4mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-03-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-03-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 929647-03-36-EU 929647-03-36-EU数据手册

929647-03-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8884 ¥ 75.107
10+ $ 7.2727 ¥ 60.8636
300+ $ 5.7208 ¥ 47.8756
600+ $ 5.4479 ¥ 45.5924
1200+ $ 5.1882 ¥ 43.4187
库存: 225
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.1
