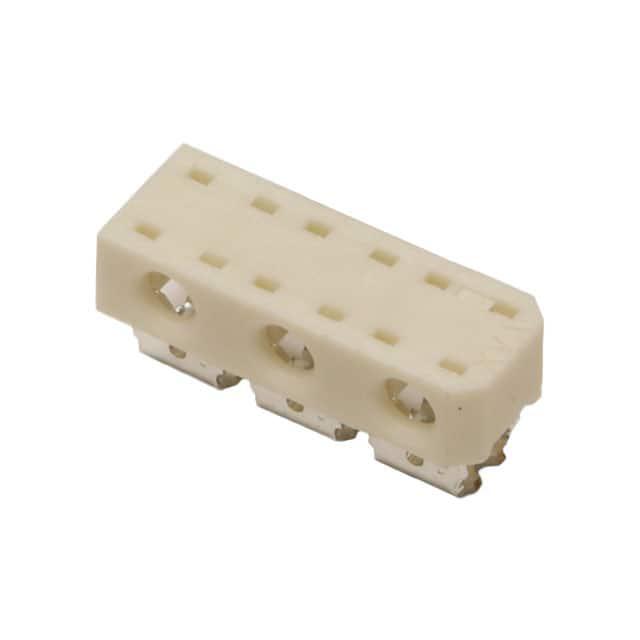

009176003884906

产品分类: 矩形连接器 - 外壳
厂牌: AVX
产品描述: Individual Wires 1 3pin 白色 贴片安装
供应商型号: 2932620
供应商: 海外现货
标准整包数: 1
AVX 矩形连接器 - 外壳 009176003884906

009176003884906概述

    # Low Profile IDC 22-28AWG 9176-800

    产品简介


    AVX公司的低轮廓绝缘位移连接器(IDC)9176-800系列专为细线应用设计,适用于22至28 AWG线径范围内的电线。这些连接器提供了快速而可靠的电线到板卡连接,适用于工业、医疗和交通运输等多个领域。它们特别适合于信号传输和电源供给的应用,广泛应用于智能计量、LED照明、工业控制和便携式监控及测量设备中。

    技术参数


    电气参数
    - 电流额定值:22AWG - 6A,24AWG - 5A,26AWG - 4A,28AWG - 3A
    - 电压等级:单线(1p) - 600V;多线(2p-4p) - 100V
    - 耐久性:一个循环周期
    环境参数
    - 工作温度范围:-40°C 至 +125°C
    机械参数
    - 绝缘材料:玻璃填充尼龙46,UL94V0认证
    - 接触材料:磷青铜
    - 镀层:无铅锡镀层覆盖镍

    产品特点和优势


    - 耐用的磷青铜接触材料:提供气密、冷焊式的导电连接,提高接触可靠性。
    - 封装灵活性:IDC连接器可以灌封或模塑,以封装电子模块并提供环境保护。
    - 行业标准颜色选择:单线(1p)版本提供多种颜色选项,便于错误预防的接线操作。

    应用案例和使用建议


    应用案例
    - 电线到板卡连接:在印刷电路板(PCB)上直接连接单根或多根电线。
    - 电源和信号传输:将电源和信号从一根线缆导入到PCB上。
    - 级联和互连:在多块PCB之间进行级联或互连。
    使用建议
    - 在使用前仔细阅读技术手册中的装配步骤指南。
    - 考虑不同线径下的额定电流,确保选择合适的连接器尺寸。
    - 遵循规范进行灌封或模塑处理,增强连接器的环境适应能力。

    兼容性和支持


    - 兼容性:IDC连接器与各种电子模块和电路板兼容。
    - 支持:制造商提供详尽的装配说明文档,以及通过技术支持解答用户疑问。

    常见问题与解决方案


    1. 问题:无法确定正确线径
    - 解决办法:参考连接器的规格表,确认每种线径的最大绝缘直径。

    2. 问题:装配过程中发生接触不良
    - 解决办法:确保严格按照装配程序进行操作,并使用正确的工具。

    3. 问题:环境温度超出工作范围
    - 解决办法:确认使用环境温度处于规定的-40°C至+125°C范围内。

    总结和推荐


    AVX公司的9176-800系列低轮廓IDC连接器是一款高度可靠且灵活的电线到板卡连接解决方案。它的耐用性和环境适应性使其成为苛刻环境下应用的理想选择。通过详尽的技术参数和支持文档,这款产品不仅易于安装,而且在应用过程中表现出色。鉴于上述优点,强烈推荐用于工业自动化、医疗设备和其他对可靠性要求高的场合。

009176003884906参数

参数
类型 Individual Wires
颜色 白色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 3pin
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009176003884906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176003884906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 外壳 AVX 009176003884906 009176003884906数据手册

009176003884906封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.1906
10+ ¥ 3.9323
100+ ¥ 3.5233
500+ ¥ 3.4604
1000+ ¥ 3.4604
1700+ ¥ 3.3975
3400+ ¥ 3.3975
库存: 1480
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.32
