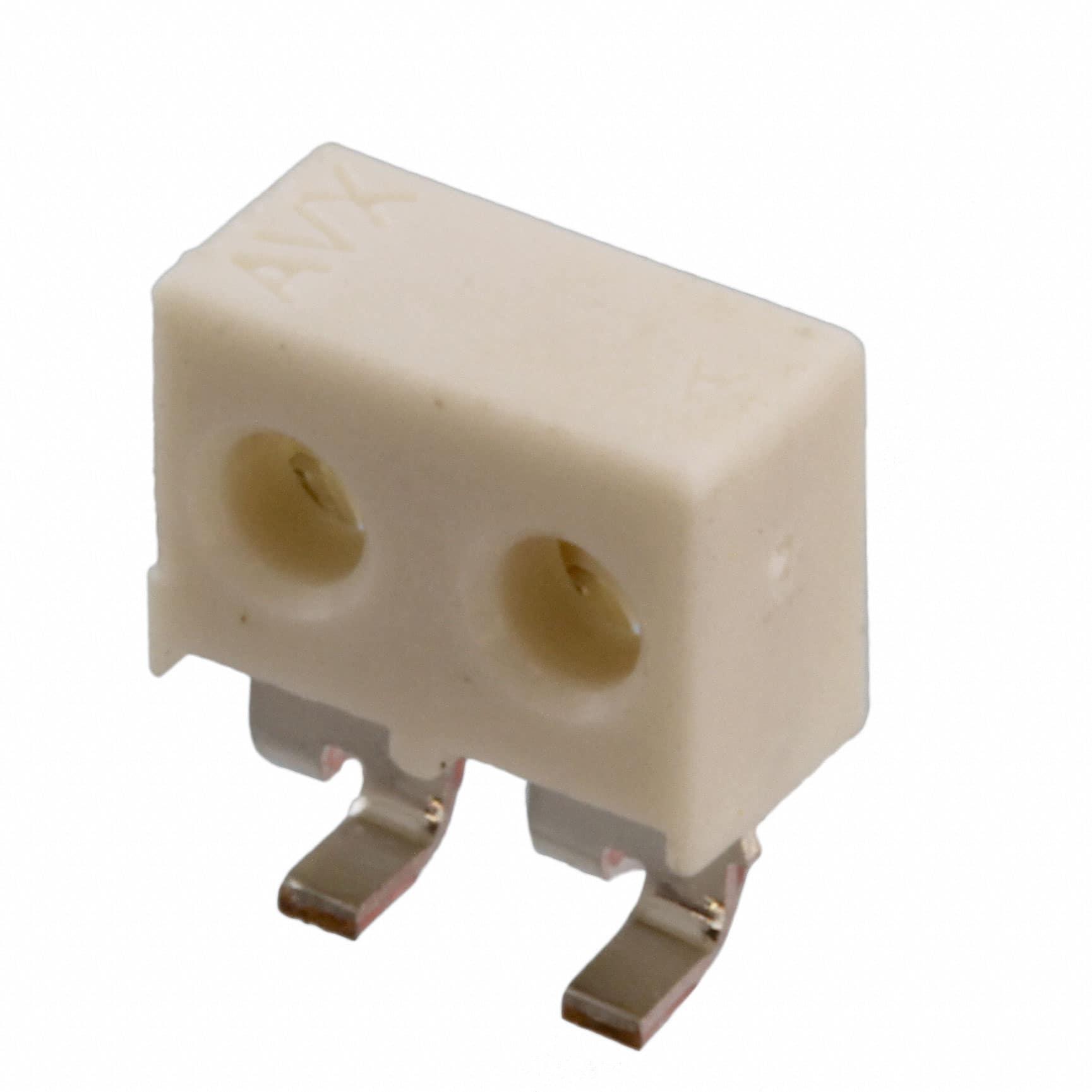

009175002702996

产品分类: 矩形连接器 - 外壳
厂牌: AVX
产品描述: Individual Wires 1 2pin 白色 贴片安装 5mm(长度)*2.5mm(高度)
供应商型号: 581-009175002702996
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 外壳 009175002702996

009175002702996概述


    产品简介


    产品名称:Capped IDC 26-28 AWG
    产品类型:端子连接器
    主要功能:用于线对板(wire-to-board)连接,实现快速可靠的绝缘穿刺连接。
    应用领域:广泛应用于工业自动化、汽车电子、智能电表等领域,适合于需要简单可靠连接的小型传感器、控制模块等场合。

    技术参数


    - 电流等级:1 安培/接触
    - 电压等级:150 VAC
    - 工作温度范围:-40°C 至 +125°C
    - 绝缘材料:尼龙 UL94V-0
    - 接触材料:磷青铜
    - 镀层:镍上锡
    - 接受线径:26-28 AWG
    - 线绝缘外径:28AWG(最小0.70 mm,最大1.00 mm),26AWG(最小0.80 mm,最大1.20 mm)
    - 连接方式:绝缘穿刺连接(IDC),无需剥线
    - 安装方式:自动贴装前由塑料帽保持接触位置

    产品特点和优势


    1. “User Friendly”设计:绝缘体改为类似接触载体的设计,插入电线时无需任何特殊工具,简化了操作流程。
    2. 可靠性高:通过了汽车级别的冲击、振动和温度循环测试,确保长期可靠性。
    3. 成本效益:与焊接或压接工艺相比,IDC接触提供了更高的成本效益。
    4. 灵活配置:提供两种配置选择,分别为End和Through Wire。
    5. 通用性好:与现有9175系列具有相同的接触和脚位模式,保证了向后兼容性。

    应用案例和使用建议


    1. 应用场景:适用于智能家居系统、工业自动化控制、汽车电子等场合。
    2. 使用建议:
    - 在进行自动贴装前,确保接触位置正确,避免损坏接触点。
    - 在终端焊接或压接之前,最好先试装一个样品以确保一切正常。
    - 遵循手册中提供的装配步骤,特别是在高温度环境下的组装。

    兼容性和支持


    1. 兼容性:与现有的9175系列连接器具有完全兼容性,确保无缝替换。
    2. 厂商支持:提供详细的装配说明文档,参考资料为Application Notes 201-01-140,以及相关的产品规格书(如ELCO SPEC 201-01-139)。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查接触点是否清洁,确认接触位置正确无误。
    2. 问题:接触松动
    - 解决方案:确认插头插入到位,并且塑料帽压紧至合适位置。
    3. 问题:接触腐蚀
    - 解决方案:在潮湿环境下使用时,确保接触点干燥并定期清理,避免腐蚀。

    总结和推荐


    综合评估:Capped IDC 26-28 AWG 系列连接器凭借其简易的安装过程、良好的可靠性以及高性价比,非常适合作为线对板连接的解决方案。特别是对于那些需要快速、低成本连接的应用场景来说,这款产品无疑是一个明智的选择。
    推荐程度:强烈推荐,尤其适用于需要在苛刻环境下长期稳定工作的场合。

009175002702996参数

参数
针脚数 2pin
类型 Individual Wires
颜色 白色
触头类型 -
紧固类型 -
排数 1
触头端接 -
长*宽*高 5mm(长度)*2.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009175002702996厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
