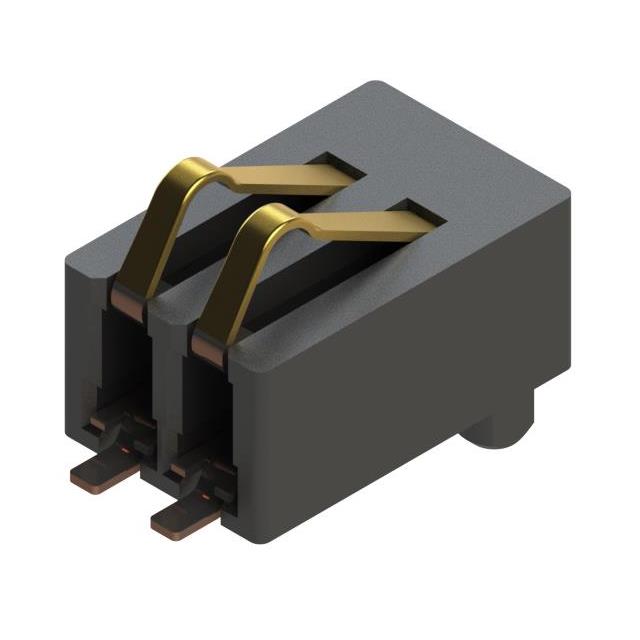

009155002021016

产品分类: 矩形连接器 - 外壳
厂牌: AVX
产品描述: Battery Contact 1 贴片安装
供应商型号: 581-009155002021016
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 外壳 009155002021016

009155002021016概述

    电子元器件产品技术手册:KYOCERA AVX Interconnect 9155-020 1.27mm Pitch Board-to-Board Battery Connectors

    1. 产品简介


    KYOCERA AVX Interconnect的9155系列板对板电池连接器最初设计用于移动设备,现已广泛应用于多种领域。该系列产品新增了一款型号为9155-020的产品,具有1.27mm的小间距设计,可提供可靠的电力传输和通信接口。

    2. 技术参数


    - 尺寸: 2至5位
    - 电压等级: 400VAC
    - 电流等级:
    - 2 & 3位时,每触点3A
    - 4 & 5位时,每触点2A
    - 工作高度: 2.5-3.1mm
    - 操作温度范围: -40°C 至 +125°C

    3. 产品特点和优势


    - 高可靠性: 金镀铍铜接触器可在恶劣环境下提供高达15000次的插拔操作,确保高完整性连接。
    - 机械和电气性能优越: 玻璃填充液晶聚合物绝缘材料,保证在高温和高湿度下的稳定性能。
    - 小间距设计: 1.27mm的小间距扩展了电池连接器的应用范围。
    - 阻燃材料: 使用UL94 V-0级别的阻燃塑料材料,提升安全性。
    - 堆叠功能: 可端到端堆叠,适用于需要多层连接的复杂电路设计。
    - 定制化: 根据客户需求进行个性化定制。

    4. 应用案例和使用建议


    - 手持/便携设备: 如移动设备、氧气生成器电池组,用于设备充电和电源管理。
    - 医疗设备: 患者监控系统及便携式医疗电子设备,如医疗器械和护理设备。
    - 工业设备: 需要可插拔或编程模块的工业设备。
    - 互联网设备: 需要电池备份的互联网设备。
    使用建议:
    - 在选择连接器时,考虑设备的工作环境,确保其符合所需的电压和电流要求。
    - 在安装过程中,务必检查连接器的正确插入方向和插入力,避免损坏连接器。

    5. 兼容性和支持


    - 兼容性: 该系列连接器可以与多种不同类型的电子设备兼容,适配各种应用场景。
    - 支持和维护: KYOCERA AVX Interconnect提供详细的技术文档和支持服务,帮助客户解决问题和定制需求。

    6. 常见问题与解决方案


    - 问题: 连接器出现松动或接触不良。
    - 解决方案: 检查连接器是否正确插入并锁定到位;确认接触点是否有污垢或氧化现象,如有应及时清洁。
    - 问题: 插拔次数减少。
    - 解决方案: 仔细检查使用环境,确保符合工作温度和湿度范围;定期进行清洁和维护。

    7. 总结和推荐


    KYOCERA AVX Interconnect 9155-020系列板对板电池连接器在高可靠性、机械性能和电气性能方面表现出色,非常适合于移动设备、医疗设备和工业设备等多种应用场合。其小间距设计和良好的机械强度使其在紧凑型设计中具有明显优势。强烈推荐在需要高性能和可靠性的应用中使用这款连接器。

009155002021016参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
类型 Battery Contact
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009155002021016厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009155002021016数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 外壳 AVX 009155002021016 009155002021016数据手册

009155002021016封装设计

查看详情并下载
Symbol
Footprint
3D Model
