03R-JWPF-VSLE-S

产品分类: 矩形连接器 - 外壳
厂牌: JST

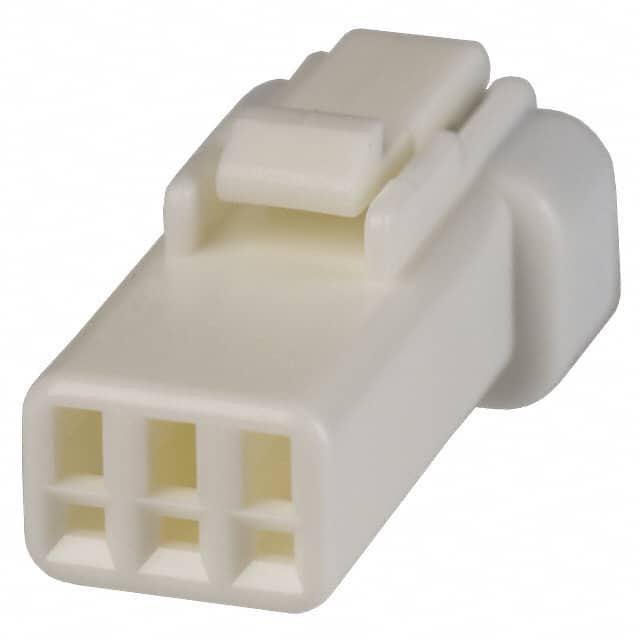

产品描述: JST 连接器外壳, 3路, 2mm节距, 1行
供应商型号: 26M-03R-JWPF-VSLE-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 03R-JWPF-VSLE-S

03R-JWPF-VSLE-S概述

    JWPF Connector 技术手册



    产品简介



    JWPF连接器是一种专为需要防水性能的应用而设计的电线对接连接器。这种连接器具有IPX7防水等级,符合JIS C 0920标准(IEC 60529)。这些连接器在恶劣环境中表现出色,适用于汽车、工业控制设备、户外照明系统等领域的广泛应用。


    技术参数



    基本参数

    - 适用导线规格:AWG #22 至 #26(0.13至0.33平方毫米)
    - 导线外径范围:1.4至1.7毫米
    - 接触电阻:初始值≤10毫欧,环境测试后≤15毫欧
    - 绝缘电阻:≥1,000兆欧
    - 耐电压:1,000伏交流电/分钟
    - 额定电流:3安培(AC/DC)
    - 额定电压:100伏特(AC/DC)
    - 温度范围:-55°C至+85°C(包括电气电流引起的温升)

    材料与表面处理

    - 插片接触件:磷青铜,镀锡(回流焊接处理)
    - 孔式接触件:铜合金,镀锡(回流焊接处理)
    - 绝缘体材料:聚对苯二甲酸丁二醇酯(PBT),UL94V-0阻燃等级,自然色(白色)

    包装信息

    - 每袋数量:2、3、4、6、8个不等


    产品特点和优势



    1. 防水性能:通过IPX7防护等级认证,可在水中短时间浸泡而不影响功能。
    2. 密封性:配备密封环和实心橡胶密封圈,确保连接器内部不受湿气和灰尘的影响。
    3. 双重弹簧结构:增强机械强度,提供更好的连接稳定性。
    4. 锁定机制:外壳与终端之间及内壳锁扣设计,确保接头安全可靠。
    5. 高可靠性:接触电阻低,绝缘电阻高,满足各类应用场景需求。


    应用案例和使用建议



    应用场景

    - 汽车:电池组、传感器连接
    - 工业控制设备:机器视觉系统、PLC模块
    - 户外照明:街灯、景观灯等

    使用建议

    1. 在安装时,确保所有接触部位无灰尘和水分,以防影响导电性能。
    2. 使用专用压接机进行压接,确保压接质量。
    3. 定期检查连接器的防水效果,如有损坏及时更换。


    兼容性和支持



    - 该连接器可与同系列的其他型号兼容使用。
    - 厂商提供技术支持,可访问其网站下载详细的“终端和连接器操作注意事项”。


    常见问题与解决方案



    | 问题 | 解决方案 |
    | --- | --- |
    | 连接器接触不良 | 确认压接是否到位,重新压接 |
    | 水分侵入 | 检查并更换密封圈 |


    总结和推荐



    JWPF连接器凭借其出色的防水性能、高可靠性及多功能性,在各种恶劣环境中表现出色。如果您正在寻找一款适用于严苛环境下的高性价比电线对接连接器,JWPF是一个值得考虑的选择。总体而言,这款产品是市场上可靠的防水连接解决方案。

03R-JWPF-VSLE-S参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Lock,Receptacle
长*宽*高 8.7mm*5.5mm*16.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
