009286002021906

产品分类: 矩形连接器 - 外壳
厂牌: AVX

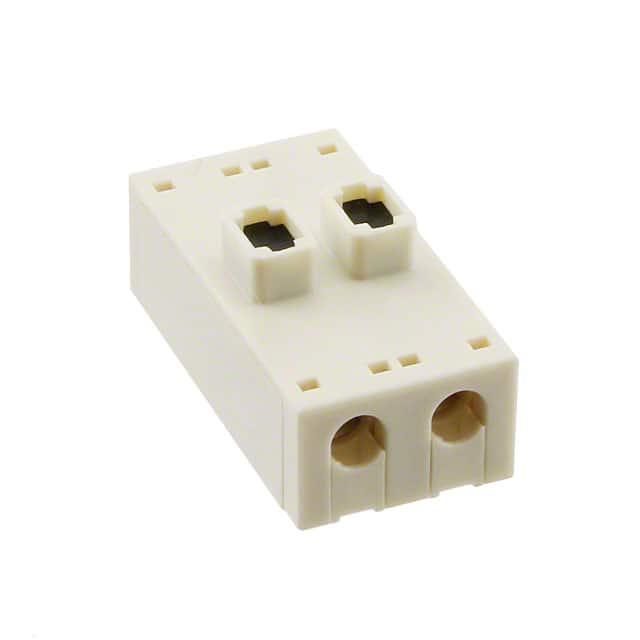

产品描述: Junction Box 1 2pin Spring 白色 导线安装,自由悬挂,通孔安装 8.8mm(长度)*17mm(高度)
供应商型号: 478-8728-ND
供应商: Digi-Key
标准整包数: 1
AVX 矩形连接器 - 外壳 009286002021906

009286002021906概述

    Poke-Home Thru-Wire Connectors 18-26 AWG: 00-9286

    1. 产品简介


    Poke-Home Thru-Wire Connectors 18-26 AWG(型号:00-9286)是一种专为工业和商业应用设计的电线对电线连接器。这些连接器采用传统的两件式插头和插座系统,通过压接和插入线材实现电气或电子组件之间的连接。它们在工业市场已有多年应用历史,并且由于具备高灵活性和易于操作的特点,逐渐成为工业布线应用的理想选择。

    2. 技术参数


    电气特性:
    - 额定电流:每接触点8安培
    - 额定电压:交流300伏特
    - 绝缘材料:玻璃填充尼龙46(UL94V0等级)
    - 接触材料:铍铜/磷青铜,表面镀镍后涂锡
    - 接触可靠性:最高可达5次更换
    - 操作温度范围:-40°C至+125°C
    机械特性:
    - 线径范围:18至26 AWG
    - 绝缘层最大直径:2.10毫米
    - 支持最多8条导线
    - 导线安装:可通过简单塑料工具或圆珠笔笔尖进行插入或拔出操作

    3. 产品特点和优势


    Poke-Home Thru-Wire Connectors 18-26 AWG具备以下显著特点和优势:
    - 高弹簧力接触系统:采用了铍铜接触材料,确保了稳定的电气连接。
    - 易于操作的按钮机制:每个连接点都配备前后护罩,防止意外激活,确保安全操作。
    - 灵活的组合方式:支持单根或多根不同线径导线的连接。
    - 可重复利用性:允许最多5次导线更换或重装,延长了使用寿命,降低了维护成本。
    - 坚固耐用的绝缘材料:使用UL认证的阻燃绝缘材料,保障使用安全性。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制领域:如电机、电磁阀、PLC控制器、泵、阀门、传感器及风扇等。
    - 商业建筑领域:如灯具、消防、安防、监控设备、百叶窗、传感器及控制系统。
    - 工业照明领域:如零售店、办公室、制造厂、标识及显示设备。
    使用建议:
    - 在操作过程中注意确保导线长度适中,以便顺利插入。
    - 定期检查连接状态,以确保电气连接的安全和稳定。
    - 若需更换导线,请确认接触部分未损坏后再行操作。

    5. 兼容性和支持


    该产品已获得UL认证(参考号:E90723),符合北美市场的安全标准。此外,提供了详细的装配指南和使用说明文档(ELCO规范:201-01-132 和 201-01-135),方便用户参考使用。如果需要安装在面板上,也可以选择附带的粘合带来固定。

    6. 常见问题与解决方案


    问题一:无法插入导线
    - 解决方法:请确认导线直径是否在规定范围内,检查按钮是否已正确锁定。
    问题二:接触不良
    - 解决方法:尝试重新插入导线,确保接触部分清洁无污物。
    问题三:连接器损坏
    - 解决方法:联系技术支持,根据实际情况更换新的连接器。

    7. 总结和推荐


    Poke-Home Thru-Wire Connectors 18-26 AWG凭借其可靠的设计、灵活的应用和广泛的适用范围,在工业和商业领域中展现出卓越的性能和可靠性。其易于使用的特性,使得用户可以在复杂环境下高效完成电气连接任务。因此,强烈推荐该产品应用于各类电气布线场合。

009286002021906参数

参数
触头端接 -
针脚数 2pin
类型 Junction Box
颜色 白色
触头类型 Spring
紧固类型 -
排数 1
长*宽*高 8.8mm(长度)*17mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

009286002021906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009286002021906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 外壳 AVX 009286002021906 009286002021906数据手册

009286002021906封装设计

查看详情并下载
Symbol
Footprint
3D Model
