1510492202

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 2 2pin Female Socket 压接 灰色 导线安装,自由悬挂,通孔安装 21.95mm(高度)
供应商型号: WM20723-ND
供应商: Digi-Key
标准整包数: 1

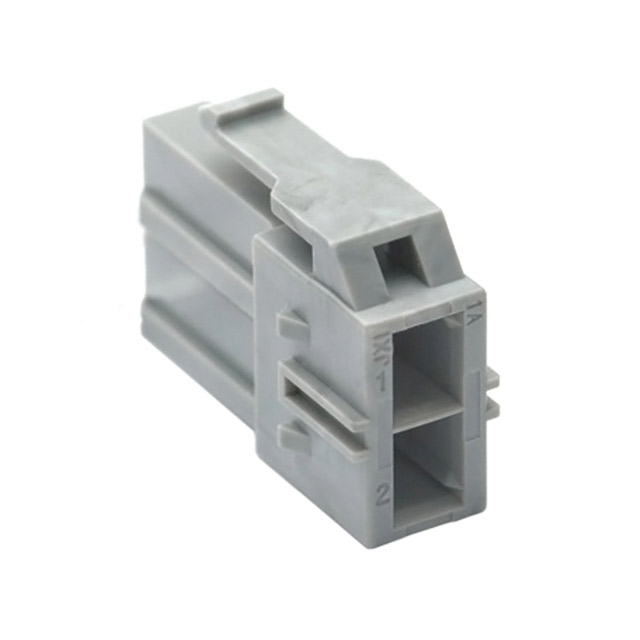

MOLEX 矩形连接器 - 外壳 1510492202

1510492202概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍的是型号为1510492202的CP-6.5 接收器外壳(Receptacle Housing),属于Molex公司的Crimp Housings系列。这款接收器外壳具备6.50mm间距、双排设计、极化锁定机制,可适用于电源连接及线对板连接场景。它采用灰色树脂材料制造,能够确保在极端环境下的可靠性和稳定性。

    技术参数


    - 电路数量:最大2个
    - 颜色:灰色
    - 阻燃等级:94V-0
    - 接合性别:母端
    - 锁定机制:与配合部件锁定
    - 材质:PBTP
    - 净重:1.007克
    - 排数:2排
    - 间距:6.50毫米
    - 温度范围:-40°C 至 +105°C
    - 极化机制:与配合部件极化

    产品特点和优势


    - 双排设计:提升连接可靠性,适用于复杂的多通道应用。
    - 极化锁定机制:有效防止错误连接,提高安全性和稳定性。
    - 高阻燃等级:符合94V-0标准,具备出色的防火性能。
    - 广泛的温度适应性:能够在极端环境中稳定运行。

    应用案例和使用建议


    此款CP-6.5接收器外壳广泛应用于电源连接及线对板连接场景,例如汽车电子、工业控制设备、通信设备等。考虑到其高性能和宽泛的温度适应性,适合于恶劣环境中的长期稳定运行。在实际应用中,建议根据具体需求选择合适电路数量的版本,同时注意安装和使用过程中的环境温度控制,以确保最佳性能。

    兼容性和支持


    此产品与配套的CP-6.5插头(如1510481202 和 1510482202)完美匹配,确保可靠的电气连接。此外,还支持505978000和505988000型号的母端压接端子,及511430105型号的压接端子固定夹。制造商提供详细的产品规格和使用指南,包括安装、维护和技术支持服务。

    常见问题与解决方案


    1. Q: 如何正确安装该接收器外壳?
    A: 请参照产品说明书中的安装指南,确保所有接线正确无误并按照规定的步骤进行安装。
    2. Q: 如何处理高温环境下性能下降的问题?
    A: 高温可能影响电气连接的稳定性。建议采取适当的散热措施,例如增加散热片或改善通风条件。

    总结和推荐


    总体而言,CP-6.5 接收器外壳凭借其独特的双排设计、高可靠性锁定机制和广泛的温度适应性,在电源连接及线对板连接领域具有显著优势。尤其适合需要高可靠性和稳定性的应用场景。基于上述性能指标和适用范围,我们强烈推荐这一产品给各类工业和商业应用。
    访问[官方网站](http://www.molex.com)获取更多最新信息。

1510492202参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 灰色
触头类型 Female Socket
长*宽*高 21.95mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

1510492202厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1510492202数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 1510492202 1510492202数据手册

1510492202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.9114
10+ $ 0.2772 ¥ 2.5058
25+ $ 0.2594 ¥ 2.3458
50+ $ 0.247 ¥ 2.2334
100+ $ 0.221 ¥ 1.9979
250+ $ 0.2071 ¥ 1.8721
500+ $ 0.1899 ¥ 1.7003
1000+ $ 0.1808 ¥ 1.6189
2500+ $ 0.1695 ¥ 1.5175
库存: 15993
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.91
