1510492204

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

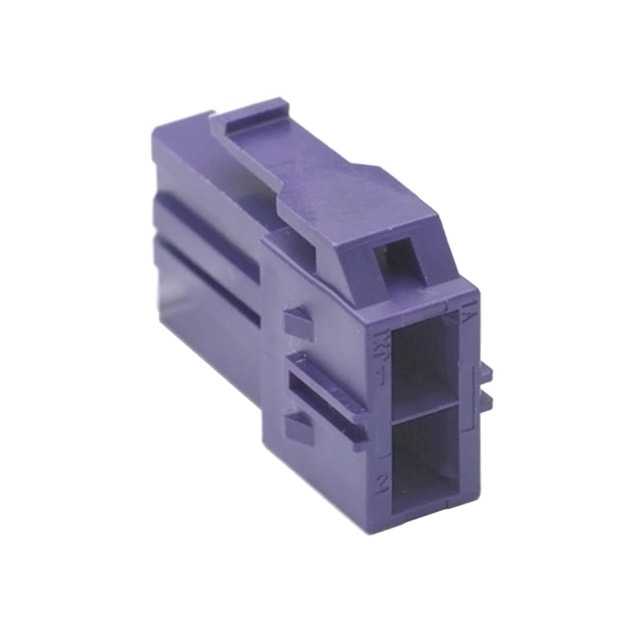

产品描述: Latch Lock,Receptacle 2 2pin Female Socket 压接 紫色 导线安装,自由悬挂,通孔安装 6.34mm(长度)*11.5mm(宽度)
供应商型号: TS-1510492204
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 外壳 1510492204

1510492204概述


    产品简介


    产品名称: Molex CP 6.5 mm 线对板连接系统
    产品类型: 连接器系统
    主要功能: 实现电线与电路板之间的可靠连接
    应用领域: 广泛应用于消费电子、汽车电子、工业自动化等领域

    技术参数


    - 电压: 600V AC(峰值)或600V DC
    - 电流等级及适用线缆:
    - AWG #16: 最大电流10A,适用于绝缘外径Φ1.25 - Φ3.3mm
    - AWG #18: 最大电流9A,适用于绝缘外径Φ1.25 - Φ3.3mm
    - AWG #20: 最大电流7A,适用于绝缘外径Φ1.25 - Φ3.3mm
    - AWG #22: 最大电流5A,适用于绝缘外径Φ1.25 - Φ3.3mm
    - AWG #24: 最大电流4A,适用于绝缘外径Φ1.25 - Φ3.3mm
    - AWG #26: 最大电流3A,适用于绝缘外径Φ1.25 - Φ3.3mm
    - 工作温度范围:-40℃至+105℃
    - 耐用性: 锡镀层,最大30次插拔循环
    - 安全认证:
    - UL认证编号:E29179
    - CSA认证编号:70056261 (LR 19980-479)
    - VDE认证编号:241628

    产品特点和优势


    - 高可靠性: 通过严格的机械和电气测试,确保连接稳定可靠
    - 宽温度范围: 能够在-40℃至+105℃的极端环境下正常工作
    - 多种尺寸选择: 支持不同线径的电缆,满足多样化的应用需求
    - 安全认证: 多项国际标准的安全认证,确保使用安全

    应用案例和使用建议


    - 应用案例: 汽车仪表盘的内部布线、智能家电的电源连接
    - 使用建议:
    - 在安装过程中要避免过度弯曲或拉伸电缆,以保护连接点
    - 定期检查连接部位是否有松动或损坏,确保安全使用
    - 使用符合规格的电线,以保证最佳的电气性能

    兼容性和支持


    - 兼容性: 与市场上常见的电线和电路板兼容
    - 支持: Molex提供详细的安装指南和技术支持,确保用户能够正确安装和使用产品

    常见问题与解决方案


    - 问题: 插拔时感觉阻力过大
    解决方案: 检查是否有异物阻塞,确保清洁后再尝试插入
    - 问题: 电流传输不稳定
    解决方案: 检查连接部位是否牢固,必要时重新压接端子
    - 问题: 长时间使用后出现磨损
    解决方案: 定期检查并更换磨损部件,确保系统的可靠性

    总结和推荐


    综合评估:
    Molex CP 6.5 mm 线对板连接系统凭借其高可靠性、宽温度范围和多种尺寸选择,在众多应用中表现出色。通过多项国际安全认证,确保了使用安全。此外,Molex提供的详细技术资料和持续的技术支持也为用户带来了极大的便利。
    推荐使用:
    鉴于其卓越的性能和广泛的适用性,强烈推荐此产品用于需要高可靠性连接的应用场合。

1510492204参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 紫色
长*宽*高 6.34mm(长度)*11.5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

1510492204厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1510492204数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 1510492204 1510492204数据手册

1510492204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.179 ¥ 1.6278
2500+ $ 0.1744 ¥ 1.5864
库存: 6911
起订量: 1229 增量: 28
交货地:
最小起订量为:1000
合计: ¥ 1627.8
