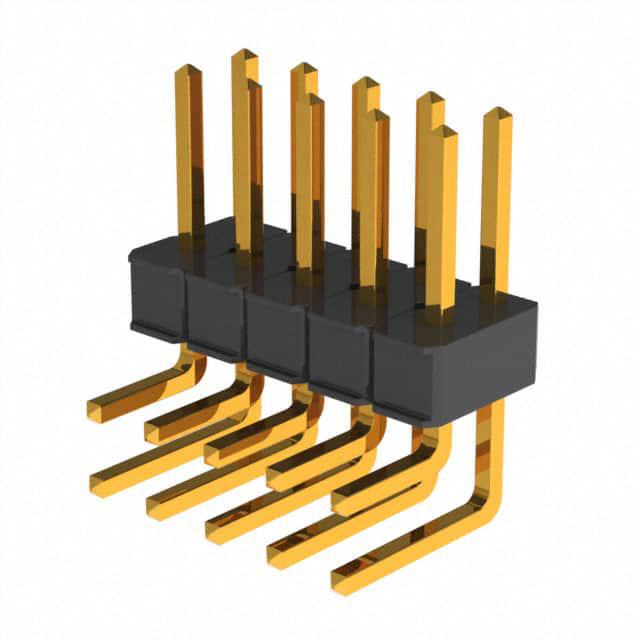

929667-01-05-EU

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Header,Push-Pull 2 10pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: TS-929667-01-05-EU
供应商: 海外现货
标准整包数: 7
3M 矩形连接器 - 外壳 929667-01-05-EU

929667-01-05-EU概述

    3M™ Pin Strip Header 单排及双排针座

    产品简介


    3M™ Pin Strip Header 是一款用于电路板间连接的电子元件,具有单排和双排两种结构。这些针座通过直角和直插式尾部进行焊接,适用于多种电路设计和制造需求。其主要功能包括提供稳固可靠的电路连接,适用于各种高要求的应用场景,如工业自动化、通信设备、医疗设备等。

    技术参数


    - 材料:绝缘材料为玻璃填充聚酯(PBT)或耐高温聚对苯二甲酸酯(PCT),阻燃等级为UL 94V-0。
    - 颜色:黑色。
    - 接触材料:铜合金,镀层为50微英寸镍底层,金、镀锡铅或光亮锡可选。
    - 电流额定值:2.5A。
    - 绝缘电阻:大于5×10^9欧姆(500VDC下)。
    - 耐压能力:1500VRMS(海平面)。
    - 温度范围:-40°C至+105°C。
    - 过程额定值:PCT零件耐260°C(J-STD-020C标准)。

    产品特点和优势


    - 堆叠式设计:允许多层电路板之间的互连,提高电路密度。
    - 多镀层选择:金、光亮锡和镀锡铅三种镀层选项,适应不同应用场景。
    - 高耐热性:PCT材料耐高温,适合波峰焊和红外焊接。
    - 焊接支架:为波峰焊接提供足够的间距,防止短路。
    - 板针固定功能:可根据需要选择是否有板针固定功能。

    应用案例和使用建议


    3M™ Pin Strip Header 在工业自动化控制系统中广泛应用,例如伺服电机控制板和PLC控制板。建议在高密度布线的情况下使用,以减少占用空间并提高系统的可靠性。另外,在处理温度敏感部件时,应确保焊接温度不超过最高额定值,以避免损坏组件。

    兼容性和支持


    该产品与其他3M电子元器件和电路板系统具有良好的兼容性,且提供了详细的订购信息和插孔图案建议。对于技术支持和维修服务,可拨打800-225-5373咨询。

    常见问题与解决方案


    1. Q: 针脚在焊接过程中如何避免弯曲?
    - A: 确保使用正确的孔径尺寸,并在焊接前检查孔径的准确度。
    2. Q: 如何确定所需的针脚数量?
    - A: 参考表4中的“针脚数量总双行”部分,根据具体的设计需求选择合适的针脚数量。
    3. Q: 如何正确安装针座?
    - A: 确保将针座垂直插入电路板,并使用正确的焊接工具和技术。

    总结和推荐


    3M™ Pin Strip Header 是一款性能可靠、应用广泛的电子连接器。其堆叠式设计和多种镀层选择使其适用于多种高要求的应用场景。如果你正在寻找一款能够提升电路板连接稳定性和可靠性的产品,这款针座是一个值得推荐的选择。

929667-01-05-EU参数

参数
排数 2
触头端接 -
针脚数 10pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929667-01-05-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-01-05-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 929667-01-05-EU 929667-01-05-EU数据手册

929667-01-05-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 3.0866 ¥ 26.2361
98+ $ 2.6091 ¥ 22.1774
497+ $ 2.1318 ¥ 18.1203
994+ $ 1.8468 ¥ 15.6978
4998+ $ 1.6302 ¥ 13.8567
库存: 0
起订量: 77 增量: 1
交货地:
最小起订量为:7
合计: ¥ 0
