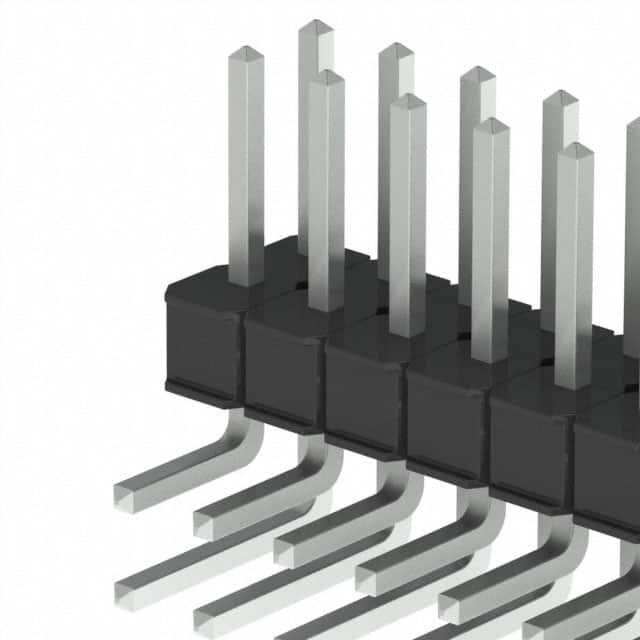

929838-01-10-RK

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Header,Push-Pull 2 20pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: N-929838-01-10-RK
供应商: 云汉优选
标准整包数: 1
3M 矩形连接器 - 外壳 929838-01-10-RK

929838-01-10-RK概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排系列是用于电子连接的高性能元器件。该系列通过直角和直插式焊接尾部设计,提供灵活的安装选项,适用于多种应用领域,如消费电子、工业自动化、医疗设备等。该产品可堆叠使用,具有金、磨砂锡、锡铅合金等多种电镀选择,适用于波峰焊和红外线焊接工艺。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)或高温度聚对苯二甲酸环脂(PCT),符合UL 94V-0阻燃标准,颜色为黑色。
    - 接触材料:铜合金,表面处理包括50 µ”(1.27 µm)镍下镀层,以及金、磨砂锡和锡铅合金三种焊接尾部镀层选项。
    - 电气参数:
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω(500 VDC条件下)
    - 耐电压:1500 VRMS(海平面条件下)
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温性:PCT部分(仅限PBT绝缘版本)最高为260°C(根据J-STD-020C标准)
    - 潮湿敏感等级:1级(根据J-STD-020C标准,仅限PCT部分)

    3. 产品特点和优势


    - 堆叠式设计:方便多个连接器层叠使用,增加布线灵活性。
    - 镀层选项:提供金、磨砂锡、锡铅合金三种镀层选择,以适应不同焊接工艺。
    - 高温塑料:PCT材料适合波峰焊和红外线焊接,提高产品在高温环境下的稳定性。
    - 焊点间隔:具备焊点间隔设计,确保良好的波峰焊接效果。
    - 板针固定功能:可选板针固定功能,增强连接器的稳固性。

    4. 应用案例和使用建议


    - 消费电子:适用于小型电子设备,如智能手机和平板电脑,其中多排连接器可用于连接显示屏和主板。
    - 工业自动化:用于机器内部复杂的电路连接,特别是需要高温焊接的场合。
    - 医疗设备:高可靠性要求的应用场合,如医疗监测设备,需要符合严格的环境和电气性能要求。
    使用建议:
    - 在进行波峰焊接前,建议使用推荐的孔型进行钻孔,确保良好的焊接效果。
    - 对于板针固定功能的选型,在订购时将型号从'9X9'更改为'9R9',以增强机械强度。

    5. 兼容性和支持


    - 兼容性:该产品适用于多种印刷电路板设计,易于与其他标准化电子元件兼容。
    - 技术支持:用户可以联系3M公司获得详细的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:连接器插拔困难。
    - 解决方案:检查是否有尘埃进入或接触不良,必要时清洁针孔。
    - 问题2:焊接过程中发生变形。
    - 解决方案:确保按照推荐的孔型进行焊接,并遵守指定的焊接温度。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 单排和双排系列连接器具有高性能、多样化镀层选项及优良的电气和环境特性,广泛应用于消费电子、工业自动化和医疗设备等领域。其堆叠式设计和板针固定功能使得安装和维护更加便捷。因此,强烈推荐使用此系列产品。
    如有任何疑问或需要技术支持,请联系3M公司获取更多帮助。

929838-01-10-RK参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 20pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-10-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-10-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 929838-01-10-RK 929838-01-10-RK数据手册

929838-01-10-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8374 ¥ 7.1179
库存: 270
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1067.68
