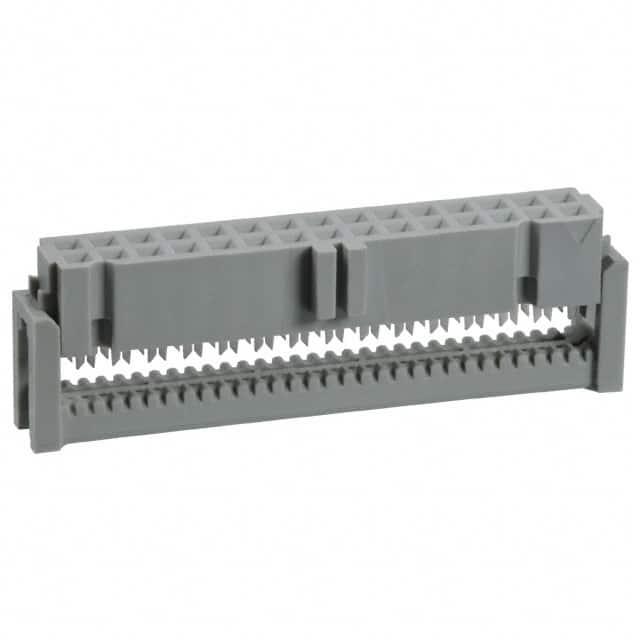

89130-0101

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Receptacle 2 30pin Female Socket 灰色 导线安装,自由悬挂,通孔安装 42.7mm*6.096mm*7.6mm
供应商型号: 517-89130-0101
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 外壳 89130-0101

89130-0101概述

    3M™ IDC Ribbon Cable Socket 891 系列

    产品简介


    3M™ IDC Ribbon Cable Socket 891 系列是一款专为 0.050 英寸间距电缆设计的同轴连接器。该连接器适用于各种电子产品,特别是需要高性能信号传输和耐用性的应用场景。主要应用于工业控制、医疗设备、通信设备及消费电子产品等领域。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT),UL 94V-0 防火等级,灰色
    - 接触材料: 黄铜磷青铜,镀镍,金覆层厚度 30μ英寸
    - 额定电流:
    - 28 AWG 导线:1 条线路 4.25A,相邻线路 1.75A,所有线路 1.25A
    - 26 AWG 导线:1 条线路 4.50A,相邻线路 2.25A,所有线路 1.50A
    - 绝缘电阻: > 1 × 10^9 Ω @ 500 VDC
    - 耐压能力: 1,000 VRMS 海平面
    - 温度范围: -55°C 至 +105°C
    - 产品规格: 长度 0.53 至 3.18 英寸(13.5 至 80.8 毫米),厚度 0.15 至 0.64 英寸(3.8 至 16.3 毫米)

    产品特点和优势


    - 预装配设计: 方剑结构便于手动和半自动装配设备上的快速加载。
    - 防过早锁闩: 增加“凸点”,防止运输过程中的锁闩过早锁定。
    - 双面粘合拉片: 可选的双面粘合拉片方便插拔操作。
    - 双凹槽盖板: 支持电缆从两侧终止,几乎不需要单凹槽盖板连接器。
    - 军事级极化: 带或不带中心突起的极化设计,符合军事标准。

    应用案例和使用建议


    该连接器在许多场景中表现卓越,例如工业自动化系统、医疗设备中的数据传输模块、以及各类消费电子产品。对于需要高可靠性且长期稳定运行的应用,3M™ IDC Ribbon Cable Socket 是理想的选择。
    建议在使用时注意以下几点:
    - 确保插头与插座之间的极化正确。
    - 在高振动环境下使用时,考虑使用额外的固定措施以确保稳固性。
    - 定期检查连接器的状态,确保其保持良好的性能。

    兼容性和支持


    该连接器与市面上常见的其他 0.050 英寸间距的电缆相兼容。3M 公司提供相应的工具和支持服务,包括装配工具(如 3M™ Press)和配件(如 3448-891XX 钢丝护套),有助于确保安装和使用的顺利进行。

    常见问题与解决方案


    - 问题: 连接器无法正常锁紧。
    - 解决办法: 检查插头是否正确插入,确认极化设置正确,并检查是否有污物堵塞连接器。

    - 问题: 插头难以拔出。
    - 解决办法: 使用提供的双面粘合拉片辅助拔出,如果仍然困难,可以尝试使用适当的工具轻轻撬开。

    总结和推荐


    综上所述,3M™ IDC Ribbon Cable Socket 891 系列是一款性能卓越、可靠耐用的连接器。它在多种应用场景中表现出色,具备强大的市场竞争力。因此,我们强烈推荐此产品用于对性能和可靠性要求较高的应用场景。

89130-0101参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 30pin
类型 Receptacle
颜色 灰色
触头类型 Female Socket
长*宽*高 42.7mm*6.096mm*7.6mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

89130-0101厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

89130-0101数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 89130-0101 89130-0101数据手册

89130-0101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6105 ¥ 22.0587
10+ $ 2.4035 ¥ 20.3096
25+ $ 1.991 ¥ 16.824
100+ $ 1.8792 ¥ 15.8792
250+ $ 1.836 ¥ 15.5142
500+ $ 1.7172 ¥ 14.5103
1000+ $ 1.575 ¥ 13.3088
2500+ $ 1.5225 ¥ 12.8651
5000+ $ 1.491 ¥ 12.599
库存: 976
起订量: 1 增量: 1
