首页  >  产品百科  >  929834-01-06

929834-01-06

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 6pin 推挽式 Male Pin 黑色 通孔安装 15.2mm(长度)*2.92mm(高度)
供应商型号: 929834-01-06
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 外壳 929834-01-06

929834-01-06概述

    3M™ Pin Strip Header 单双排引脚条连接器技术手册

    产品简介

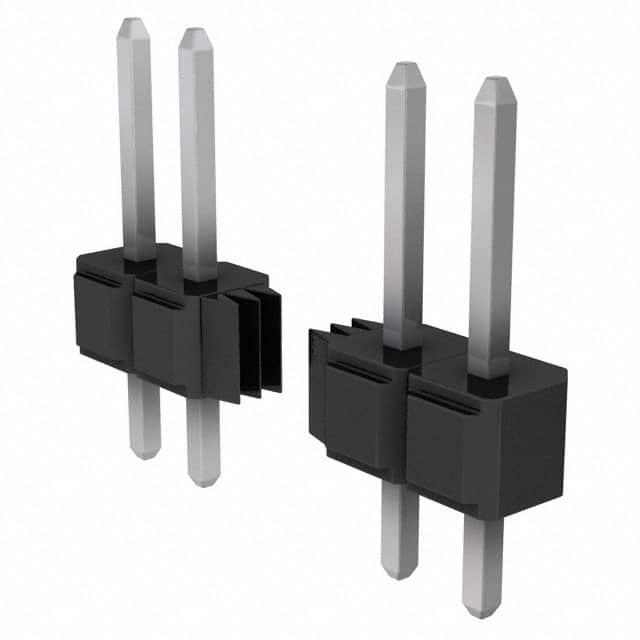

    3M™ Pin Strip Header 是一种用于电子连接的单双排引脚条连接器,主要用于印刷电路板(PCB)之间的连接。这种连接器具有两种类型的插针间距:.100 英寸和 .235/.318 英寸。它们可以提供直角和平行两种焊接尾部设计,以适应不同的安装需求。此外,这些连接器有多种镀层选项(金、亚光锡、锡铅),以满足不同的电气和环境要求。

    技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温聚对苯二甲酸环丁烯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 50 µ” [1.27 µm] 镍基底镀层,覆盖区域和焊脚可选(金、亚光锡、锡铅) |
    | 最大电流 | 2.5 A |
    | 绝缘电阻 | > 5 × 10^9 Ω (500 VDC) |
    | 耐压强度 | 1500 VRMS (海平面) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 波峰焊接工艺耐受温度 | 260°C (J-STD-020C 标准) (仅适用于 PCT 零件,最高绝缘温度 191°C)|

    产品特点和优势


    1. 堆叠能力:支持多层堆叠连接,提高了设计灵活性。
    2. 镀层选择:提供了金、亚光锡和锡铅三种镀层选项,确保了更好的电气性能和环境适应性。
    3. 高耐温塑料:使用高温塑料确保了波峰焊或红外焊接过程中的可靠性。
    4. 焊点距离:焊脚到PCB的间隔提供了良好的焊接效果。
    5. PCB端子固定功能:可根据需要选择带固定功能的设计,增强了可靠性。
    6. 合规性:符合多项国际环保标准(如欧盟RoHS和中国RoHS)。

    应用案例和使用建议


    1. 工业自动化:适用于各种工业控制板和机器人控制系统。
    2. 通讯设备:可用于通讯设备的连接,提高信号传输质量。
    3. 消费电子:适合各类消费电子产品的组装。
    使用建议:
    - 为确保最佳的焊接效果,建议使用波峰焊或红外焊接工艺。
    - 在使用过程中需注意环境温度的影响,避免超过产品的工作温度范围。

    兼容性和支持


    - 该产品与其他3M公司的电子元器件和设备有良好的兼容性,可实现一体化集成。
    - 供应商提供了详细的订购信息和技术支持,可在其官网找到更多资源。

    常见问题与解决方案


    1. 连接不稳定:检查焊接质量和接头接触面是否有氧化或污染物。
    2. 信号传输差:确保使用正确类型的镀层,如金镀层有助于减少信号损耗。
    3. 过热损坏:遵循正确的焊接温度和时间规范,以避免过度加热损坏。

    总结和推荐


    3M™ Pin Strip Header 连接器是一款多功能且可靠的产品,适用于各种电子应用。其优异的电气性能和多种镀层选项使其在市场上具有很强的竞争力。我们强烈推荐使用这款产品,特别是在需要高性能连接器的应用场合。

929834-01-06参数

参数
触头端接 -
针脚数 6pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 15.2mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-01-06厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-01-06数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 929834-01-06 929834-01-06数据手册

929834-01-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
72+ $ 0.1946 ¥ 1.621
360+ $ 0.1807 ¥ 1.5052
720+ $ 0.1696 ¥ 1.4126
库存: 1218
起订量: 309 增量: 1
交货地:
最小起订量为:72
合计: ¥ 116.71
