首页  >  产品百科  >  45214-620230

45214-620230

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Header,Latch Lock/Eject Hooks,Short 2 14pin Male Pin 通孔安装 21.59mm(长度)*5.33mm(高度)
供应商型号: 3M15546-ND
供应商: Digi-Key
标准整包数: 1

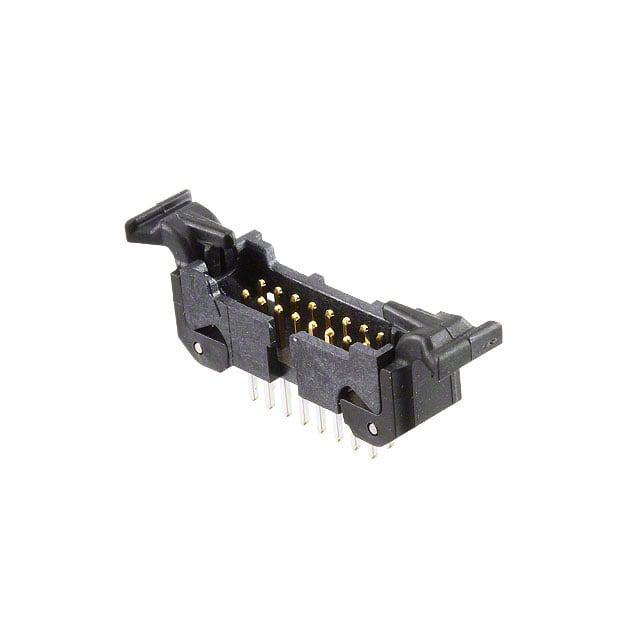

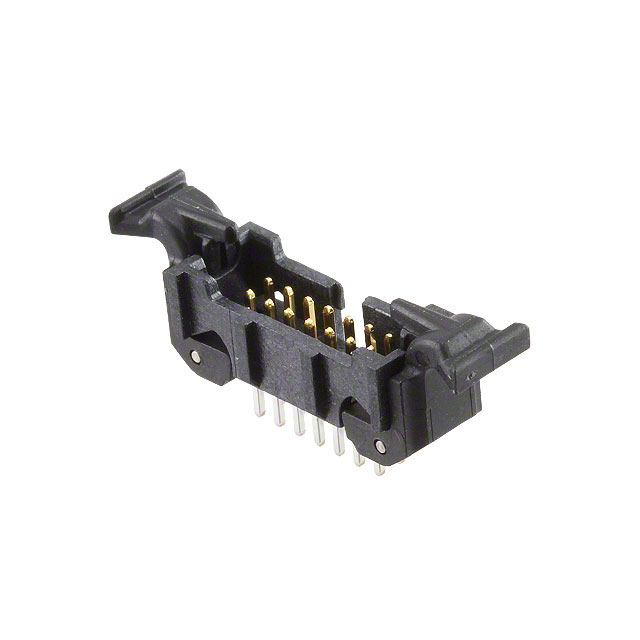

3M 矩形连接器 - 外壳 45214-620230

45214-620230概述

    3M 452 Series Shrouded Boardmount Header: Technical Overview

    1. 产品简介


    3M 452系列套筒式板端连接器是一款垂直或直角通孔安装式连接器,具有低轮廓卡扣/弹出功能,适用于广泛的应用场合。这类连接器采用1.27毫米(0.050英寸)的引脚间距,提供标准的0.094英寸尾部接触,能够实现安全可靠的电气连接。本系列产品特别适用于需要高密度和多功能连接需求的电路板设计中。

    2. 技术参数


    以下是根据技术手册中的规格参数整理的技术规格和性能参数:
    - 引脚间距:1.27毫米(0.050英寸)
    - 尾部接触:标准(0.094英寸)
    - 材质:主体部分采用LCP(液晶聚合物),尾部接触采用铜合金;卡扣/弹出机制采用PPA(聚芳酰胺)
    - 额定电流:1.0安培(所有线路带电),30°C温升
    - 额定电压:125VAC(UL&CUL认证)
    - 绝缘电阻:>1 x 10^9欧姆 @ 500伏直流
    - 耐压强度:1250伏交流峰值 @ 海平面
    - 操作温度范围:-65°C 至 +125°C
    - 加工温度:260°C
    - 无铅焊接:是
    - 防潮等级:符合J-STD-020的1级防潮等级

    3. 产品特点和优势


    - 低轮廓设计:独特的卡扣/弹出机制使得连接器具备较低的安装高度,适合空间受限的设计。
    - 多种配置选择:可提供不同数量的插针数(4至30个位置)以满足不同的连接需求。
    - 高可靠性:UL认证确保了连接器在恶劣环境下的稳定运行。
    - 易于维护:快速释放卡扣使连接器便于拆卸和重新安装,便于维护和检查。
    - 高性能材料:采用高品质材料制造,确保连接器长期使用中的耐用性和可靠性。

    4. 应用案例和使用建议


    3M 452系列连接器广泛应用于通信设备、工业自动化、汽车电子等领域。以下是一些典型的应用场景及使用建议:
    - 通信设备:适合作为电路板之间的高速信号传输接口,推荐在设计时考虑适当的布局规划,以确保信号完整性。
    - 工业自动化:因其高可靠性和紧凑设计,适用于自动化控制系统的多层电路板连接。
    - 汽车电子:由于其在高温环境下表现出色,适用于车载信息娱乐系统、车身控制系统等。
    使用建议:在使用过程中,确保严格按照推荐的布局进行安装,避免过热或过载导致损坏。另外,在处理多针数版本时,建议利用其低轮廓设计特点,确保连接器不会受到物理挤压或干扰。

    5. 兼容性和支持


    3M 452系列连接器与3M 451系列带有线缆的插座兼容,适用于特定的应用要求。关于产品的具体技术支持和服务,用户可以通过访问官方网站 www.3mconnectors.com 或直接联系制造商获取详细的文档和帮助。

    6. 常见问题与解决方案


    - 问题:连接器无法正确插入电路板?
    - 解决方案:请确认是否按照推荐的布局图正确放置连接器。必要时,请参考产品手册中提供的详细步骤。
    - 问题:连接器插入后不能锁定?
    - 解决方案:检查卡扣/弹出机构是否损坏,尝试轻微调整连接器角度后再次插入。
    - 问题:电路板出现过热现象?
    - 解决方案:确认负载不超过额定值,并检查是否存在短路或接触不良的情况。

    7. 总结和推荐


    综上所述,3M 452系列连接器凭借其高效能、高可靠性和易维护性,在各种应用环境中都表现出色。特别推荐用于需要紧凑设计且追求卓越性能表现的应用场合。无论是通信、工业还是汽车电子领域,3M 452系列连接器都是一个值得信赖的选择。

45214-620230参数

参数
排数 2
触头端接 -
针脚数 14pin
类型 Header,Latch Lock/Eject Hooks,Short
颜色 -
触头类型 Male Pin
紧固类型 -
长*宽*高 21.59mm(长度)*5.33mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

45214-620230厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

45214-620230数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 45214-620230 45214-620230数据手册

45214-620230封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6032 ¥ 64.247
10+ $ 6.2192 ¥ 52.0469
500+ $ 4.719 ¥ 39.4923
1000+ $ 4.494 ¥ 37.6091
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.24
直接购买
加入购物车
