929852-01-10-RB

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Push-Pull,Receptacle 2 20pin 推挽式 Forked 黑色 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: 3279073
供应商: 海外现货
标准整包数: 1

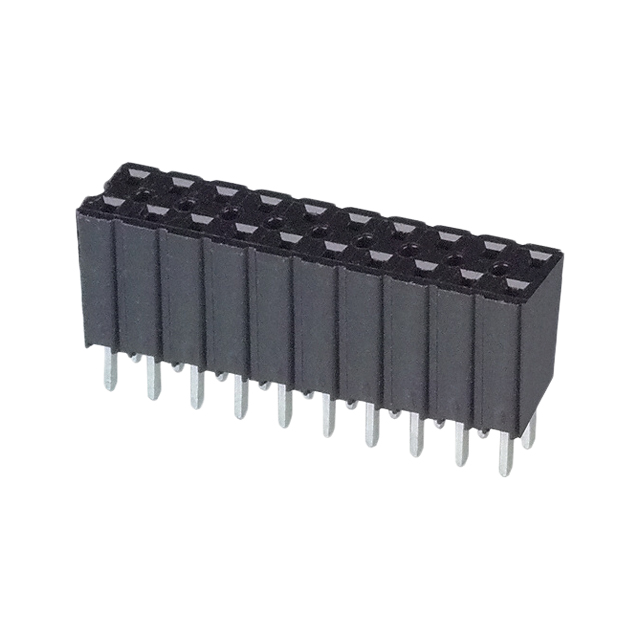

3M 矩形连接器 - 外壳 929852-01-10-RB

929852-01-10-RB概述

    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊锡尾 929 系列

    产品简介


    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊锡尾 929 系列是一款用于电路板安装的连接器。这种连接器具有单行最多40个触点和双行最多80个触点的设计,适用于多种电子设备。其独特的“调谐叉”接触设计提供稳定的电气连接。此外,本产品还提供可选的板固定功能,以增强连接可靠性。该连接器广泛应用于通信设备、计算机系统、工业控制等领域。

    技术参数


    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:底层镍 100μ" [2.54μm],覆盖层厚度可选
    - 焊锡尾:锡铅或磨砂锡
    - 最大电流:2安培(所有线路通电时,在65°C最大环境温度下)
    - 绝缘电阻:大于5×10^9 Ω(在500 VDC下)
    - 耐压:1500 VRMS(海平面)
    - 工作温度范围:-40°C 到 +105°C
    - 工艺评级:260°C(根据J-STD-020C)

    产品特点和优势


    - 调谐叉接触设计:提供稳定可靠的电气连接,适合高振动应用环境。
    - 可选板固定功能:增强连接稳定性,防止因震动等原因导致的接触不良。
    - 玻璃填充聚酯材料:提高耐热和机械强度,适合恶劣的工作环境。
    - 多种规格选择:可以根据不同需求选择单行或多行,灵活满足各种应用场景。

    应用案例和使用建议


    该连接器广泛应用于计算机系统、通信设备、工业控制系统等。在实际使用过程中,建议按照推荐的焊接参数进行操作,以确保最佳的连接效果。特别是对于需要频繁插拔的应用,可考虑采用带板固定功能的产品版本。

    兼容性和支持


    - 兼容性:推荐与 .100" × .100" 针条连接器(如929系列和2300系列)配合使用。
    - 支持:如有任何技术支持或订单相关问题,可以拨打免费电话800-225-5373联系3M公司。

    常见问题与解决方案


    - 问题:连接器出现接触不良。
    - 解决方法:检查焊接质量,确认所有引脚正确插入并焊接牢固。
    - 问题:产品过热。
    - 解决方法:确保电路设计符合规定的最大电流,必要时增加散热措施。

    总结和推荐


    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊锡尾 929 系列是一款高性能的电路板连接器,具备可靠的设计和广泛的适用性。其独特的调谐叉接触设计和可选的板固定功能使其在市场上具有显著的竞争优势。总体而言,该产品适用于多种电子设备的连接应用,并且提供了良好的技术支持和服务。因此,我强烈推荐该产品给需要高质量电路板连接解决方案的用户。

929852-01-10-RB参数

参数
针脚数 20pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929852-01-10-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-10-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 929852-01-10-RB 929852-01-10-RB数据手册

929852-01-10-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.1872
10+ ¥ 13.9459
100+ ¥ 13.6969
500+ ¥ 13.6969
720+ ¥ 13.6969
库存: 50
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.18
