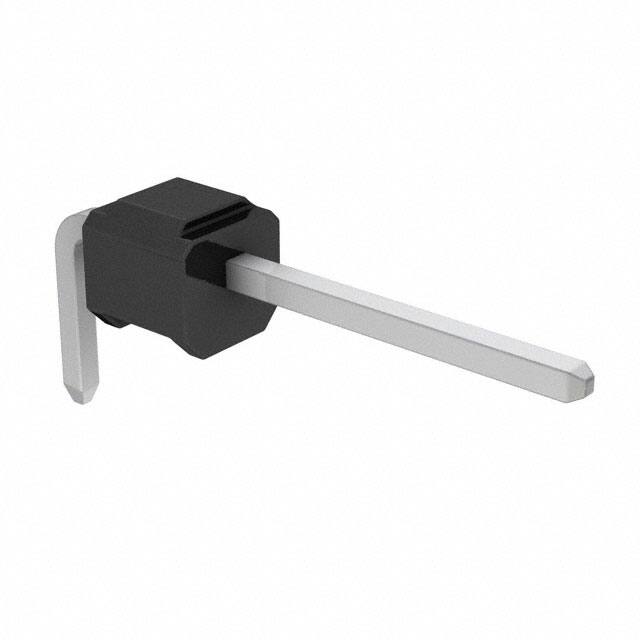

929730-01-01

产品分类: 矩形连接器 - 外壳
厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: 929730-01-01
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 外壳 929730-01-01

929730-01-01概述

    3M™ Pin Strip Header Single and Dual Row 929 系列技术手册

    1. 产品简介


    3M™ Pin Strip Header 单行及双行系列是一款高性能的连接器组件,适用于多种电子设备。这些连接器具有可堆叠特性,并提供金、钝锡或铅锡镀层选项,适用于波峰焊和红外线焊接工艺。它们主要用于工业控制、通信设备、计算机系统等领域。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 底镀层:50 µ” [1.27 µm] 镍
    - 擦拭区和焊尾:根据订购信息(金、钝锡、铅锡镀层选项)
    - 电流额定值: 2.5 A
    - 绝缘电阻: > 5 × 10^9 Ω at 500 VDC
    - 耐电压: 1500 VRMS at 海平面
    - 温度范围: -40°C 至 +105°C
    - 处理等级: 仅PCT部件为260°C(符合J-STD-020C标准)
    - 湿度敏感度级别: 符合J-STD-020C标准的一级(仅PCT部件)

    3. 产品特点和优势


    - 高可靠性: 采用高温塑料,适用于波峰焊和红外线焊接,确保高可靠性。
    - 多种镀层选择: 提供金、钝锡或铅锡镀层选项,满足不同应用需求。
    - 堆叠设计: 允许堆叠安装,提高空间利用率。
    - 板端针保持功能: 可选的板端针保持功能,增加稳定性。

    4. 应用案例和使用建议


    这些连接器常用于工业自动化设备、通信网络设备及计算机系统中。例如,在一个自动生产线中,3M™ Pin Strip Header可以用于连接传感器和控制器,确保数据传输的稳定性和可靠性。使用时建议进行适当的热管理,以防止过热现象发生。

    5. 兼容性和支持


    该系列产品与其他电子元器件和设备具有良好的兼容性。3M公司提供详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1: 连接器插拔力过大。
    - 解决方案: 检查安装孔尺寸是否正确,确保孔径适配连接器针脚。
    - 问题2: 焊接过程中出现虚焊现象。
    - 解决方案: 使用正确的焊接温度和时间,确保焊点牢固。
    - 问题3: 连接器使用寿命短。
    - 解决方案: 定期检查连接器接口是否有磨损,必要时更换新的连接器。

    7. 总结和推荐


    3M™ Pin Strip Header单行及双行系列凭借其可靠的设计、多种镀层选择以及良好的兼容性,在多个领域内表现优异。虽然其成本略高于同类产品,但其卓越的性能和较长的使用寿命使其成为高端应用的理想选择。因此,强烈推荐该系列产品给需要高可靠性的工程师和设计师们。
    通过以上详细的技术手册内容,可以看出3M™ Pin Strip Header 929 系列在电气和机械性能上均表现出色,特别是在高可靠性要求的应用中具有显著的优势。

929730-01-01参数

参数
排数 1
触头端接 -
针脚数 1pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
安装方式 通孔安装
零件状态 在售
包装方式 散装

929730-01-01厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929730-01-01数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 外壳 3M 929730-01-01 929730-01-01数据手册

929730-01-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
