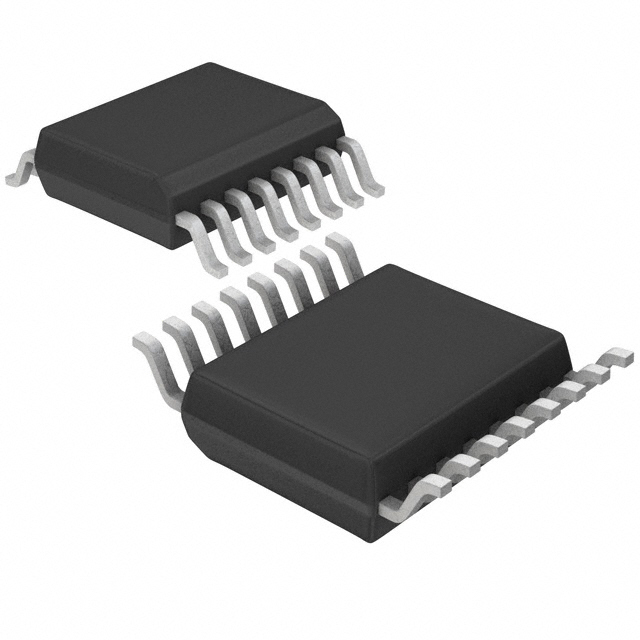

HCPL-786J-000E

产品分类: ADC/DAC-专用型
厂牌: BROADCOM
产品描述: Broadcom 12 位模数转换器, 单路, 单端输入, 16引脚
供应商型号: 7344972
供应商: 海外现货
标准整包数: 1
BROADCOM ADC/DAC-专用型 HCPL-786J-000E

HCPL-786J-000E概述


    产品简介


    HCPL-7860 和 HCPL-786J 光电隔离调制器是用于形成隔离型可编程两芯片模拟到数字转换器的一对组件。它们与 HCPL-0872 数字接口 IC 或数字滤波器一起使用,能够直接测量功率逆变器中的电机相电流。这种组合不仅提供了卓越的噪声容限和优异的隔离模式瞬态免疫力,还适用于电机相电流传感、数据采集系统、工业过程控制、逆变器电流传感和通用电流传感及监测等领域。

    技术参数


    - 输入电压范围:± 200 mV
    - 供电电压范围:4.5 V 到 5.5 V
    - 精度:12位线性度
    - 采样率:10 MHz(典型值)
    - 有效分辨率:12位(5 μs信号延迟);14位(102 μs)
    - 过量程检测时间:3 μs
    - 参考电压匹配:± 1%
    - 偏移校准:支持
    - 温度范围:-40°C 至 +85°C
    - 隔离瞬态免疫力:15 kV/μs
    - 安全认证:UL 1577, CSA 和 IEC/EN/DIN EN 60747-5-2

    产品特点和优势


    1. 高精度:提供12位线性度,确保测量的准确性。
    2. 快速响应:10 MHz的采样率,能够快速响应信号变化。
    3. 过量程检测:3 μs的过量程检测时间,快速检测异常信号。
    4. 宽温度范围:-40°C 至 +85°C的工作温度范围,适用于各种恶劣环境。
    5. 隔离性能强:15 kV/μs的隔离瞬态免疫力,保证了高可靠性。

    应用案例和使用建议


    HCPL-7860/HCPL-786J 常见的应用领域包括电机相电流传感和逆变器电流传感。例如,在电机驱动系统中,可以利用其精确测量电机相电流,从而实现更高效的控制系统。在逆变器系统中,它可以监测逆变器的输出电流,保证系统的稳定运行。为了达到最佳效果,建议根据具体应用需求选择合适的预触发模式,并确保外部环境符合技术手册中的要求,如安装电容器等。

    兼容性和支持


    HCPL-7860 和 HCPL-786J 与多种微控制器(MCU)或数字信号处理器(DSP)兼容,可应用于各类控制系统。Avago公司为这些产品提供了全面的技术支持,包括详细的数据手册和应用指南,帮助客户更好地理解和使用这些组件。

    常见问题与解决方案


    1. 问题:如何连接外部电容器?
    - 解决方案:根据手册中的说明,在 VDD1 和 GND1 之间以及 VDD2 和 GND2 之间各连接一个 0.1 μF 的旁路电容器。

    2. 问题:如何校准偏移?
    - 解决方案:通过内部偏移校准功能进行校准,手册中有详细的步骤指导。
    3. 问题:信号延迟如何影响系统性能?
    - 解决方案:信号延迟会影响系统的相位裕度。手册中详细描述了如何通过调整预触发模式来优化延迟时间,以适应不同的应用需求。

    总结和推荐


    综上所述,HCPL-7860/HCPL-786J 隔离型模数转换器是一个非常可靠且高效的解决方案,适用于多种电流传感和监测应用。其高精度、快速响应、强大的隔离性能和广泛的工作温度范围使其在市场上具有很高的竞争力。强烈推荐在电机驱动、逆变器和其他需要高精度电流传感的应用中使用这款产品。

HCPL-786J-000E参数

参数
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 12bit
采样率 -
接口类型 -
位数 -
供电类型 单相供电
通道数 4
长*宽*高 10.31mm*7.49mm*3.5mm
通用封装 SO-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
