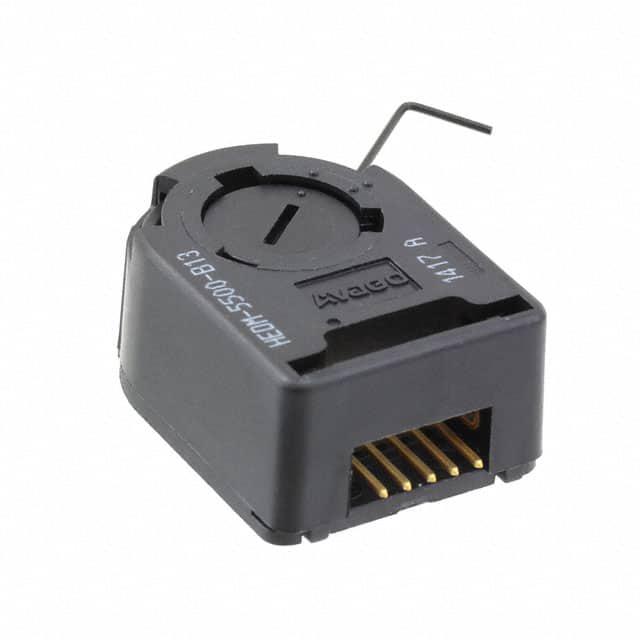

HEDM-5500#B13

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Broadcom 光电编码器, 5V 直流电源, 增量读数
供应商型号: 7967824
供应商: 海外现货
标准整包数: 1
BROADCOM 其他传感器 HEDM-5500#B13

HEDM-5500#B13概述


    产品简介


    HEDM-55xx/560x & HEDS-55xx/56xx 是由 Avago 技术公司生产的一系列高性能低成本的两通道和三通道光学增量编码器。这些编码器以其高可靠性、高分辨率和易于组装而著称。它们可以检测电机的旋转运动,并输出两个正交信号,以实现精确的位置和速度控制。主要应用于打印机、绘图仪、磁带驱动器、定位台和自动处理设备等领域。

    技术参数


    | 参数 | HEDS-55xx/56xx | HEDM-550x/560x | HEDM-5540 |
    ||
    | 存储温度 | -40°C to 100°C | -40°C to +70°C | -40°C to 85°C |
    | 工作温度 | -40°C to 100°C | -40°C to +70°C | -40°C to 85°C |
    | 供电电压 | -0.5 V to 7 V | -0.5 V to 7 V | -0.5 V to 7 V |
    | 输出电压 | -0.5 V to VCC | -0.5 V to VCC | -0.5 V to VCC |
    | 每通道输出电流 | -1.0 mA to 5 mA | -1.0 mA to 5 mA | -1.0 mA to 5 mA |
    | 震动测试 | 20 g, 5 to 1000 Hz | 20 g, 5 to 1000 Hz | 20 g, 5 to 1000 Hz |
    | 轴向位移 | ± 0.25 mm | ± 0.175 mm | ± 0.175 mm |
    | 轴偏心度 | 0.1 mm | 0.04 mm | 0.04 mm |
    | 速度 | 30,000 RPM | 30,000 RPM | 30,000 RPM |
    | 加速度 | 250,000 rad/sec² | 250,000 rad/sec² | 250,000 rad/sec² |

    产品特点和优势


    - 双通道正交输出:具有两通道正交输出,可选索引脉冲。
    - 易于安装:具备快速和简便的安装特性。
    - 无信号调整要求:产品出厂时已经调校好,无需额外调整。
    - 外部安装耳:适合大型电机安装。
    - 低价格:成本效益高。
    - 高分辨率:最高可达1024 CPR(每转脉冲数)。
    - 小型化设计:适用于-40°C至100°C的工作温度范围。
    - 兼容TTL:兼容5V单电源。

    应用案例和使用建议


    应用案例:
    这些编码器广泛应用于打印机、绘图仪、磁带驱动器、定位台和自动处理设备。例如,在打印机中,编码器可以用来检测打印头的移动位置;在自动装配机中,编码器可以用于控制机器人的运动路径。
    使用建议:
    1. 确保安装时轴的垂直度和轴向位移在允许范围内,以减少输出误差。
    2. 安装时使用对齐销或工具确保准确对齐,避免因安装不当导致误差。
    3. 建议使用保护硅胶盖以提高耐用性和防尘能力。

    兼容性和支持


    这些编码器可以轻松与常见的电机和其他控制系统集成。此外,厂商提供了详细的安装说明和技术支持,包括通过当地销售代表获取其他分辨率的技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 编码器输出不一致 | 确认安装时轴的垂直度和轴向位移在允许范围内,重新调整 |
    | 输出信号异常 | 检查供电电压是否正常,确认外部连接是否松动 |
    | 信号延迟 | 使用合适的拉高电阻,靠近编码器放置,改善上升沿时间 |

    总结和推荐


    总体来说,HEDM-55xx/560x 和 HEDS-55xx/56xx 系列编码器在高分辨率、易安装和低价格方面表现出色,适用于高需求量的应用。其高可靠性和广泛的适用范围使其成为许多工业自动化领域的理想选择。因此,我们强烈推荐这一系列编码器给需要精确运动控制的设备制造商。

HEDM-5500#B13参数

参数
长*宽*高 41.1mm(宽度)*30mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDM-5500#B13厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HEDM-5500#B13数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他传感器 BROADCOM HEDM-5500#B13 HEDM-5500#B13数据手册

HEDM-5500#B13封装设计

查看详情并下载
Symbol
Footprint
3D Model
