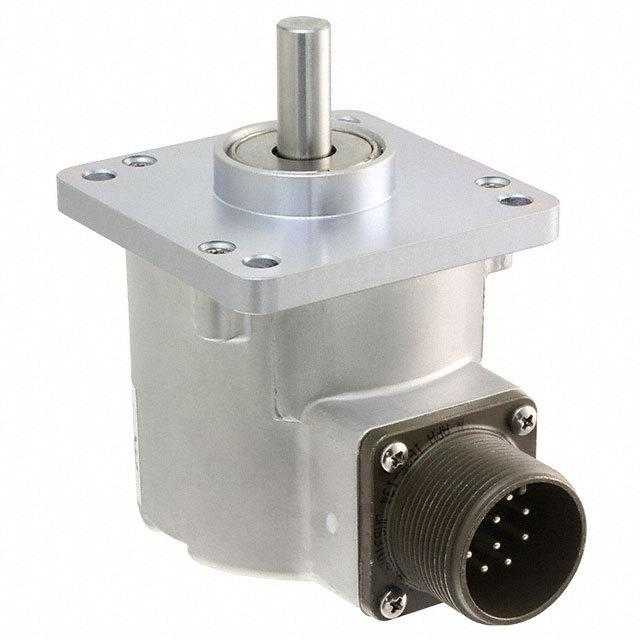

SENSATA TECHNOLOGIES 其他传感器 01002-8460

01002-8460概述

    H25 Incremental Optical Encoder 技术手册

    1. 产品简介


    H25 增量式光电编码器是 BEI Sensors 的旗舰产品,专为工业市场设计。它具备电磁干扰屏蔽、ABEC 7 级轴承、关键部件匹配热系数以及定制高效率光学系统等特性。当配备密封轴时,H25 符合 NEMA 4 和 13 要求。其典型应用包括机床控制、过程控制、木材加工、石油测井、工业称重、农业机械、纺织设备、网络工艺控制、机器人技术和食品加工等领域。

    2. 技术参数


    机械规格
    - 轴直径:3/8 英寸(1/2 英寸作为特殊功能)
    - 轴端面平槽:3/8 英寸轴:0.80 长 X 0.03 深;1/2 英寸轴:0.80 长 X 0.04 深(1/2 英寸轴需要订购特殊功能)
    - 轴负载能力:3/8 英寸轴:轴向 40 磅,径向 35 磅;1/2 英寸轴:轴向 90 磅,径向 80 磅
    - 轴跳动:轴直径无论大小,跳动 0.0005 T.I.R.
    - 启动扭矩:无轴封:25°C 时最大 1.0 in-oz;带轴封:25°C 时最大 2.5 in-oz;1/2 英寸轴带轴封:最大 3.5 in-oz
    - 轴承:标准 ABEC 7,1/2 英寸轴使用 ABEC 5
    - 轴材料:416 不锈钢
    - 轴承座:压铸铝,带保护涂层;不锈钢(特殊功能)
    - 盖子:压铸铝;不锈钢(特殊功能)
    - 轴承寿命:额定载荷下 2 x 10^8 转(2500 RPM 下 1300 小时);额定载荷 10% 下 1 x 10^10 转(2500 RPM 下 67000 小时)
    - 最大转速:名义 12000 RPM,1/2 英寸轴下 8000 RPM(参见频率响应,下面);3/8 英寸轴下 30000 RPM(工厂咨询)
    电气规格
    - 码制:增量
    - 输出格式:两通道正交,半周期指数门控负 B 相
    - 每圈脉冲数:1 到 72000(参见表 2),高于 3600 分辨率需与 BEI 讨论插值选项
    - 供电电压:5 到 28 VDC 可用
    - 电流需求:100 mA 典型值(+输出负载),最大 250 mA
    - 电压/输出:(参见注释 5)
    - 15V/V:线驱动器,5-15 VDC 输入,Vout = Vin
    - 28V/V:线驱动器,5-28 VDC 输入,Vout = Vin
    - 28V/5:线驱动器,5-28 VDC 输入,Vout = 5 VDC
    - 28V/OC:开路收集器,5-28 VDC 输入,OCout
    - 保护级别:反向,过压和短路输出保护(参见注释 5)
    环境规格
    - 外壳等级:NEMA 4 & 13(IP 66)时带轴封(带有 MS 连接器的单位)或电缆密封(带有电缆终端的单位)
    - 温度范围:运行时 0°C 至 70°C;高温测试可达 105°C;储存时 -25°C 至 90°C(除非要求延长温度选项)
    - 冲击:50 g 的冲击,持续时间 11 毫秒
    - 振动:5 到 2000 Hz,加速度 20 g
    - 湿度:非冷凝情况下 98% 相对湿度

    3. 产品特点和优势


    H25 编码器提供了诸多独特功能,如 EMI 屏蔽、高性能轴承、精确的温度系数匹配以及高效的光学系统。这些特性使其在工业应用中具有高度可靠性。特别是在极端环境下,如高温、高压和强电磁干扰环境中,H25 仍能保持出色的性能。

    4. 应用案例和使用建议


    H25 编码器广泛应用于工业控制、木材加工、石油测井、农业机械等领域。对于需要低启动扭矩的应用,可以考虑不带轴封的设计。同时,考虑到高速和高温的极端工况,可选择使用 1/2 英寸轴以提高承载能力和稳定性。

    5. 兼容性和支持


    H25 编码器提供多种输出接口选项(M12, M14, M16, M18),能够与不同类型的接收器兼容。厂商还提供技术支持,帮助用户进行系统集成和故障排除。如果有特殊要求,如特殊的轴长或电压选项,可以直接联系工厂咨询。

    6. 常见问题与解决方案


    - 问题:如何正确安装 H25 编码器?
    - 解决方案:H25 编码器通常通过 D 式方形法兰、E 或 G 式伺服安装,或标准的面安装方式(例如 F1)。具体安装方法请咨询工厂。

    - 问题:H25 编码器的最大转速是多少?
    - 解决方案:H25 编码器的名义最大转速为 12000 RPM,但某些型号可以在 3/8 英寸轴上达到 30000 RPM。具体情况请咨询工厂。
    - 问题:H25 编码器的轴密封是否必要?
    - 解决方案:在绝大多数应用中,轴密封都是推荐的。但对于需要极低启动扭矩或在高温和高速条件下工作的应用,则可能不需要轴密封。

    7. 总结和推荐


    H25 增量式光电编码器凭借其卓越的性能、高度的可靠性和广泛的适用性,在工业自动化领域拥有显著的竞争优势。无论是从性能还是耐用性来看,H25 都是一款值得推荐的产品。如果您需要一个能在恶劣环境下稳定工作的高精度编码器,H25 是您的理想选择。

01002-8460参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

01002-8460厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。
