01002-8491

产品分类: 其他传感器
产品描述: Incremental Encoder
供应商型号: N-01002-8491
供应商: 云汉优选
标准整包数: 1

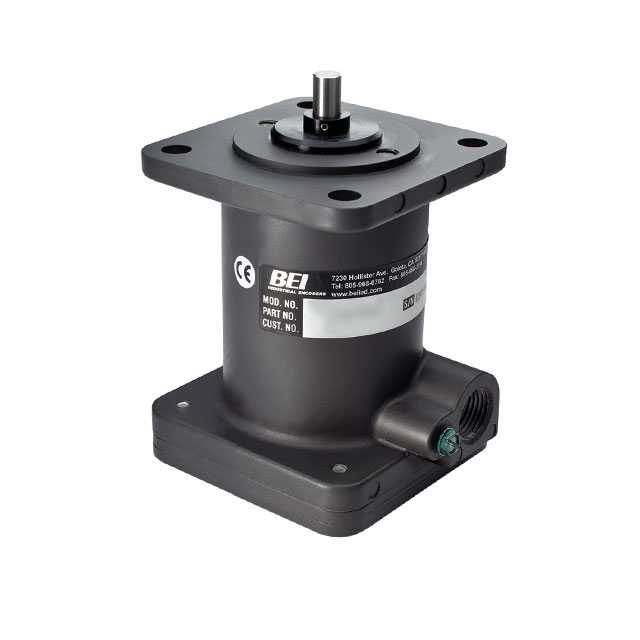

SENSATA TECHNOLOGIES 其他传感器 01002-8491

01002-8491概述

    H25 Incremental Optical Encoder

    产品简介


    H25增量型光电编码器是BEI Sensors公司的旗舰产品,专为工业应用设计。它采用高精度组件和自定义高效光学系统,具有优异的抗电磁干扰(EMI)能力和卓越的耐用性。H25广泛应用于机器控制、过程控制、木材加工、石油钻探、工业称重、农业机械、纺织设备、网络处理、机器人技术和食品加工等领域。

    技术参数


    - 机械规格
    - 轴直径:3/8英寸(半英寸作为特殊功能)
    - 轴负载:3/8英寸轴:轴向40磅,径向35磅;1/2英寸轴:轴向90磅,径向80磅
    - 轴偏移:0.0005英寸T.I.R.(轴中心点),不依赖于轴直径
    - 启动扭矩:无轴封时1.0in-oz(最大值),带轴封时2.5in-oz(最大值)
    - 承载轴承:标准为ABEC 7,1/2英寸轴为ABEC 5
    - 轴材料:416不锈钢
    - 密封圈:带密封圈的防护等级为NEMA 4和13
    - 最大转速:12,000RPM(名义值),1/2英寸轴为8,000RPM,3/8英寸轴可选高达30,000RPM
    - 转动惯量:4.1 x 10^-4oz-in-sec²(3/8英寸轴),5.2 x 10^-4oz-in-sec²(1/2英寸轴)
    - 重量:13盎司(典型值),14.5盎司(1/2英寸轴)
    - 电气规格
    - 代码:增量型
    - 输出格式:两通道正交,1/2周期指数门控负B通道
    - 每转脉冲数:1到72,000(参见表2),超过3,600的分辨率需要插补选项
    - 输入电压:5到28VDC
    - 电流要求:典型100mA(输出负载),最大250mA
    - 输出电压/格式:15V/V(线驱动器),28V/V(线驱动器),28V/5(线驱动器),28V/OC(开路集电极)
    - 防护水平:反向、过压和短路保护
    - 环境规格
    - 防护等级:NEMA 4和13(IP66)当安装带轴封时
    - 工作温度范围:0°C到70°C(扩展测试可达105°C)
    - 存储温度范围:-25°C到90°C
    - 冲击:50g(11毫秒)
    - 振动:20g(5到2000Hz)
    - 湿度:相对湿度98%(无冷凝)

    产品特点和优势


    H25增量型光电编码器具备以下独特功能和优势:
    - EMI屏蔽:提供高度可靠的信号传输
    - 高性能轴承:采用ABEC 7标准轴承,保证长期稳定运行
    - 定制光学系统:实现高精度检测
    - 长寿命:轴承寿命达到10^8转(1300小时),10%额定负载下可达10^10转(67000小时)
    - 高可靠性:适用于严苛的工业环境

    应用案例和使用建议


    H25编码器常用于机器控制和过程控制,例如纺织设备和食品加工。在这些应用场景中,应注意选择合适的连接器和接线方式以确保最佳性能。建议在高负载应用中使用1/2英寸轴以提高承载能力。

    兼容性和支持


    H25编码器与多种连接器兼容,包括M12、M16和M18等。如需进一步定制,可联系厂家获取更多选项。厂商还提供技术支持和售后服务,确保用户能够获得满意的解决方案。

    常见问题与解决方案


    1. Q: 何时需要加装轴封?
    - A: 通常情况下推荐安装轴封,除非应用需要极低启动扭矩或在高温高转速环境下运行。
    2. Q: 如何选择合适的电压输出选项?
    - A: 推荐使用多电压线驱动器(28V/V或15V/V)以获得更好的噪声免疫和更快的切换速度。请咨询厂家以确认具体型号的适用性。

    总结和推荐


    H25增量型光电编码器凭借其卓越的技术性能和广泛的适用范围,在工业自动化领域表现出色。其优良的抗干扰能力、高可靠性及多样化配置选项使其成为各行业用户的重要选择。强烈推荐在高精度测量和控制需求的应用场景中使用此产品。

01002-8491参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

01002-8491厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01002-8491数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01002-8491 01002-8491数据手册

01002-8491封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 741.0778 ¥ 6299.1613
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6299.16
