01012-136

产品分类: 其他传感器
产品描述:
供应商型号: 1724-01012-136-ND
供应商: Digi-Key
标准整包数: 1

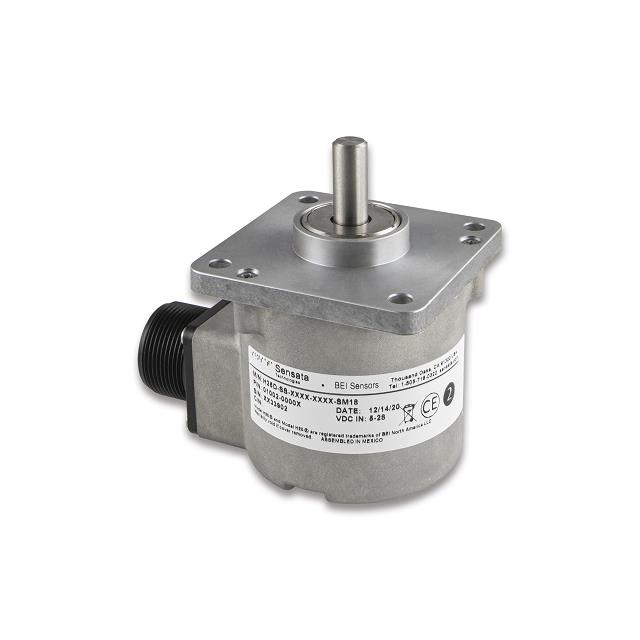

SENSATA TECHNOLOGIES 其他传感器 01012-136

01012-136概述

    Model H25® Absolute Encoder

    1. 产品简介


    Model H25® Absolute Encoder 是一款高性能绝对式编码器,提供高达13位的分辨率。作为行业标准的增量编码器模型H25的绝对版本,它继承了许多优越的功能,如EMI屏蔽、ABEC 7级轴承、关键部件匹配热系数和定制光学系统。这种编码器的标准输出是12位或13位绝对并行格雷码,同时还提供方向选择线和输出锁存功能。此外,它还提供自然二进制和同步串行接口(SSI)兼容信号等多种输出格式。Model H25广泛应用于各种场合,如水坝闸门控制、起重机、望远镜、刀具交换器和机器人等领域。

    2. 技术参数


    机械规格
    - 轴直径:1/8英寸(1/2英寸为特殊选项)
    - 轴平头长度:0.80长 x 0.03深(1/2"轴:0.80长 x 0.04深)
    - 轴负载:
    - 1/8英寸轴:轴向40磅,径向35磅
    - 1/2英寸轴:轴向90磅,径向80磅
    - 轴跳动:无论轴直径,始终为0.0005 T.I.R.
    - 起始扭矩:无密封:最大1.0 in-oz;带密封:1/8英寸轴:最大2.5 in-oz;1/2英寸轴:最大3.5 in-oz
    - 轴承:标准为ABEC 7,1/2英寸轴为ABEC 5
    - 轴材料:416不锈钢
    - 轴承壳体:压铸铝,保护涂层;不锈钢(特殊选项)
    - 盖子:压铸铝;不锈钢(特殊选项)
    - 轴承寿命:2 X 10^8转(1300小时,2500 RPM);额定负载下1 X 10^10转(67000小时,2500 RPM);10%额定负载下
    - 最高转速:名义上12000 RPM,1/2英寸轴下8000 RPM;3/8英寸轴下可达30000 RPM(咨询工厂)
    电气规格
    - 代码类型:12位或13位自然二进制或格雷码;超量格雷码和BCD码可选
    - 每圈脉冲数:4096或8192
    - 计数转换精度:± 1/2位最大
    - 供电电压:5-28 VDC
    - 电流需求:典型值120 mA
    - 输出格式:
    - 并行:格雷码、自然二进制和BCD码
    - 串行:同步串行接口(SSI)兼容
    - 模拟:4-20 mA,0-10 V
    - 频率响应:100 kHz(12位时1200 RPM,13位时600 RPM)
    - 保护级别:反向、过电压和输出短路保护
    - 输出终止针脚:见表1,背面
    环境规格
    - 防护等级:带轴封(带MS连接器或电缆密封件)时为NEMA 4 & 13 (IP 66)
    - 温度范围:运行温度范围为0°C至70°C;存储温度范围为-25°C至90°C(某些型号可扩展至-40°C至70°C或-40°C至85°C)
    - 冲击:50g持续11毫秒
    - 振动:5至2000 Hz @ 20g
    - 湿度:无冷凝情况下98% RH

    3. 产品特点和优势


    Model H25® Absolute Encoder 的主要特点包括高分辨率、长寿命、多种输出格式及优异的环境适应性。其显著优势在于其高可靠性、稳定性和抗干扰能力,使得它在各种恶劣环境下仍能保持卓越的性能。

    4. 应用案例和使用建议


    Model H25适用于多个应用领域,如水坝闸门控制、起重机、望远镜、刀具交换器和机器人。例如,在水坝闸门控制中,该编码器可以精确测量和控制闸门的位置,确保高效和安全的操作。在使用过程中,建议定期检查轴负载和密封状态以确保长期可靠运行。

    5. 兼容性和支持


    Model H25提供了多种连接方式,包括19针连接器和10针连接器,可与其他标准电子设备轻松对接。厂商提供了详尽的技术支持和维护服务,确保客户能够充分利用该产品的所有功能。

    6. 常见问题与解决方案


    - Q:起始扭矩过高怎么办?
    - A:建议使用具有低起始扭矩的1/2英寸轴,并确保正确安装密封装置。

    - Q:电缆长度过长导致信号失真怎么办?
    - A:请参考表1调整电缆长度,确保不超过最大允许的频率限制。

    - Q:如何选择正确的输出格式?
    - A:根据具体应用需求选择合适的输出格式,如需更高的可靠性,建议选择格雷码输出。

    7. 总结和推荐


    Model H25® Absolute Encoder以其高分辨率、稳定性、广泛的适用性和强大的支持服务在市场上表现出色。总体而言,它是一款值得推荐的产品,尤其适合需要高精度位置检测和控制的应用场景。

01012-136参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

01012-136厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01012-136数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01012-136 01012-136数据手册

01012-136封装设计

查看详情并下载
Symbol
Footprint
3D Model
