ACW400-0180-002

产品分类: 其他传感器
产品描述:
供应商型号: 1724-1528-ND
供应商: Digi-Key
标准整包数: 1

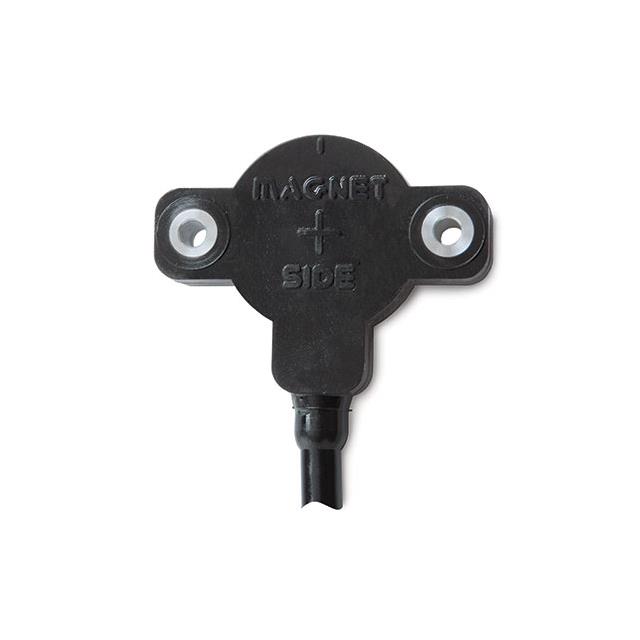

SENSATA TECHNOLOGIES 其他传感器 ACW400-0180-002

ACW400-0180-002概述


    产品简介


    ACW4绝对单转模拟传感器是一款由Sensata Technologies生产的高精度位置传感器。它采用了两部分设计,提供了安装的最大灵活性,并且具有坚固的结构和对冲击和振动的出色抵抗力。该传感器广泛应用于工厂自动化和过程自动化领域,能够通过模拟输出方式提供精确的位置反馈。

    技术参数


    - 电气角度: 360°
    - 输出功能: 0至10 Vdc、0.5至4.5 Vdc、或4至20 mA
    - 最小周期时间: 1 ms
    - 分辨率: 单圈,12位
    - 精度: ±0.3%
    - 重复性: ±0.1%
    - 供电电压: 5 Vdc、10至30 Vdc、或15至30 Vdc
    - 启动时间: < 1秒
    - 响应时间: < 10 ms(适用于5L2和3L1电子组件),< 1 ms(其他所有电子组件)
    - 推荐负载: 电压输出> 10 kOhms,电流输出> 500 Ohms
    - 电流需求: < 40 mA
    - 保护措施: 过压保护、反极性保护、短路保护
    - 电磁兼容性(EMC):
    - IEC 61000-4-2 电静放电 (ESD): 4 kV, 8 kV
    - IEC 61000-4-3 电磁场: 10 V/m (80 MHz - 1 GHz),3 V/m (1.4 GHz - 2 GHz),1 V/m (2 GHz - 2.7 GHz)
    - IEC 61000-4-4 电气快速瞬变脉冲 (爆破): 1 kV
    - IEC 61000-4-6 传导干扰,由射频场引起的: 10 Veff.

    产品特点和优势


    ACW4拥有多个显著优势,具体如下:
    - 模块化设计: 使其易于安装并适应各种应用场景。
    - 坚固耐用: 能够承受极端的工业环境,包括高冲击和振动。
    - 精确度高: ±0.3%的精度和±0.1%的重复性,确保稳定可靠的数据反馈。
    - 环境防护: 符合IP67标准(IP69K可选),具备出色的防尘防水能力。
    - 宽温范围: 从-40°C到85°C,适应恶劣的工作条件。
    - 多种供电选项: 通用供电电压5至30 VDC,满足不同应用场景的需求。

    应用案例和使用建议


    ACW4通常用于工厂自动化和过程自动化中,用于监测和控制机械设备的旋转角度。例如,在自动装配线上,它可以实时监测机器人的关节角度,确保每个步骤的精确执行。
    使用建议:
    - 确保安装时磁铁与传感器之间保持适当的间距(0.5至3.5毫米)。
    - 避免传感器附近的强磁场干扰,以保证准确度和重复性。
    - 根据实际应用选择合适的供电电压和输出信号类型,以最大化性能。

    兼容性和支持


    ACW4配备了PUR电缆和M12 5针连接器,使其与大多数自动化系统的接口兼容。此外,Sensata Technologies还提供了一系列配件(如不同直径的轴),进一步增强其适用性。对于技术支持和维护,客户可以通过Sensata官方网站上的联系方式获取帮助。

    常见问题与解决方案


    1. 问题: 如何避免传感器因误操作导致损坏?
    - 解决方案: 在接线前确保电源极性正确;在使用过程中避免强烈振动和冲击。
    2. 问题: 传感器读数不准确怎么办?
    - 解决方案: 检查安装间隙是否合适,排除周围磁场干扰的影响。
    3. 问题: 传感器响应时间过长如何优化?
    - 解决方案: 确认所用电子组件符合规格要求;若需提高响应速度,可以考虑选用5L2或3L1电子组件。

    总结和推荐


    总体来看,ACW4凭借其高度的灵活性、精确度和可靠性,成为适用于复杂工业环境的理想选择。特别是其卓越的抗干扰能力和宽温度范围,使得它在许多高要求的应用场景中表现出色。因此,我们非常推荐在需要高精度位置测量的项目中使用这款传感器。

ACW400-0180-002参数

参数
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

ACW400-0180-002厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

ACW400-0180-002数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES ACW400-0180-002 ACW400-0180-002数据手册

ACW400-0180-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 140.5456 ¥ 1176.191
5+ $ 137.7376 ¥ 1152.6915
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1176.19
