首页  >  产品百科  >  01005-1393

01005-1393

产品分类: 其他传感器
产品描述:
供应商型号: N-01005-1393
供应商: 云汉优选
标准整包数: 1

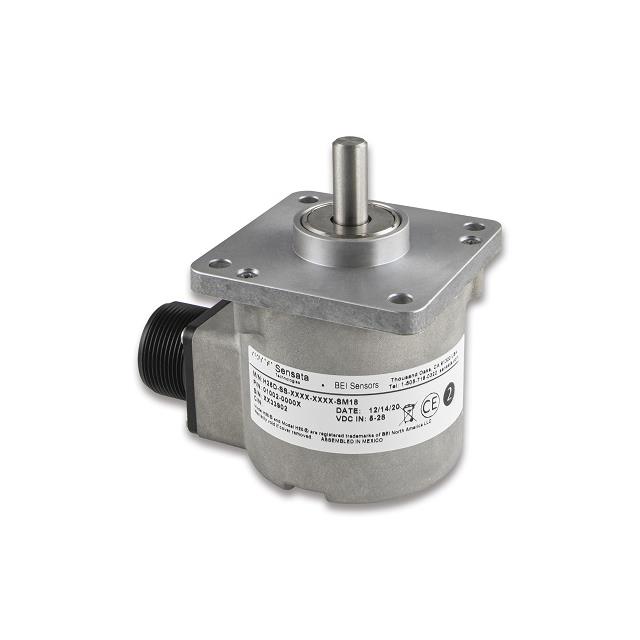

SENSATA TECHNOLOGIES 其他传感器 01005-1393

01005-1393概述

    H25 Incremental Optical Encoder

    产品简介


    H25 Incremental Optical Encoder 是一款专为工业市场设计的高端编码器。它具有出色的EMI屏蔽能力,采用了ABEC 7等级的轴承和定制高效率光学系统。H25广泛应用于机器控制、过程控制、木材加工行业、石油钻井测井、工业称重、农业机械、纺织设备、网络过程控制、机器人技术和食品加工等多个领域。

    技术参数


    机械规格
    - 轴直径:3/8英寸(1/2英寸为特殊功能)
    - 轴长和平面度:0.80英寸长,深度分别为0.03英寸(3/8英寸轴)和0.04英寸(1/2英寸轴)
    - 轴向负载:3/8英寸轴可达40磅,径向负载可达35磅;1/2英寸轴可达90磅轴向负载,80磅径向负载
    - 轴跳动:所有直径情况下均为0.0005 T.I.R.
    - 启动扭矩:不带密封圈为1.0 in-oz(最大),带密封圈为2.5 in-oz(最大);1/2英寸轴带密封圈为3.5 in-oz(最大)
    - 轴承:标准为ABEC 7,1/2英寸轴为ABEC 5
    - 轴材料:416不锈钢
    - 轴承座:压铸铝,可选不锈钢
    - 外壳盖:压铸铝,可选不锈钢
    - 轴承寿命:在额定负载下2 X 10^8转(1300小时,2500 RPM);在10%额定负载下1 X 10^10转(67000小时,2500 RPM)
    - 最大转速:名义值为12,000 RPM,1/2英寸轴为8000 RPM(见频率响应);3/8英寸轴上最高可达30,000 RPM,需咨询工厂
    - 惯性矩:3/8英寸轴为4.1 X 10^-4 oz-in-sec^2,1/2英寸轴为5.2 X 10^-4 oz-in-sec^2
    - 重量:13盎司(标准),14.5盎司(1/2英寸轴)
    电气规格
    - 类型:增量式
    - 输出格式:两通道正交输出,半周期指数门控负B通道
    - 每转周期数:1至72000(见表2)
    - 供电电压:5至28 VDC
    - 电流需求:100 mA典型(+输出负载),250 mA(最大)
    - 电压/输出:15V/V线驱动,5–15 VDC输入,Vout = Vin;28V/V线驱动,5–28 VDC输入,Vout = Vin;28V/5线驱动,5–28 VDC输入,Vout = 5 VDC;28V/OC开路,5–28 VDC输入,OCout
    - 保护等级:反向、过压及输出短路保护
    - 频率响应:100 kHz,通过插值选项最高可达1 MHz(见注7)
    环境规格
    - 密封外壳等级:当与轴密封一起订购时,符合NEMA 4和13标准(IP 66)
    - 温度:操作温度范围0°C至70°C;存储温度范围-25°C至90°C(除非注明特殊温度选项)
    - 冲击:50g,持续11毫秒
    - 振动:5至2000 Hz,加速度20g
    - 湿度:相对湿度98%,无冷凝

    产品特点和优势


    H25 Incremental Optical Encoder 的核心特点包括:
    - 强大的EMI屏蔽能力,确保在高电磁干扰环境中稳定运行。
    - 高精度的ABEC 7级轴承,提供持久耐用的机械性能。
    - 定制高效率光学系统,提高信号质量和抗干扰能力。
    - 多种轴直径和长度配置,适用于不同的应用需求。
    - 广泛的工作温度范围,确保在极端环境下可靠运行。
    - 快速的频率响应(高达1 MHz),适合高速运动控制系统。

    应用案例和使用建议


    H25 Incremental Optical Encoder 可以用于多种应用场合,如机器控制、过程控制和食品加工等。例如,在机器控制中,它可以用于精确定位和速度控制。在食品加工过程中,它可以确保包装机的精确同步。使用建议如下:
    - 在需要低启动扭矩的应用中,建议选择1/2英寸轴但不带密封圈。
    - 在要求高温度和高转速的环境中,应考虑使用3/8英寸轴并咨询工厂。

    兼容性和支持


    H25 Incremental Optical Encoder 具有广泛的兼容性,可以与多种连接器和电缆适配。此外,BEI Sensors 提供全面的技术支持和售后服务,包括电话咨询(800-350-2727)和官网支持(www.beisensors.com)。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题:启动扭矩过高
    - 解决方案:更换为1/2英寸轴,但不带密封圈。
    - 问题:需要更高频率响应
    - 解决方案:联系工厂获取更高频率响应的定制选项。
    - 问题:需要特殊输出波形
    - 解决方案:咨询工厂讨论特殊输出波形的需求。

    总结和推荐


    H25 Incremental Optical Encoder 是一款性能卓越的编码器,具有高度的可靠性、精准度和适应性。适用于各种严苛的工业环境。我们强烈推荐在需要高性能增量编码器的应用中使用此产品。无论是机器控制还是复杂的过程控制,H25都能为您提供卓越的解决方案。

01005-1393参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

01005-1393厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01005-1393数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01005-1393 01005-1393数据手册

01005-1393封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 831.3368 ¥ 7066.3628
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7066.36
直接购买
加入购物车
