01070-923

产品分类: 其他传感器
产品描述:
供应商型号: 1724-01070-923-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01070-923

01070-923概述

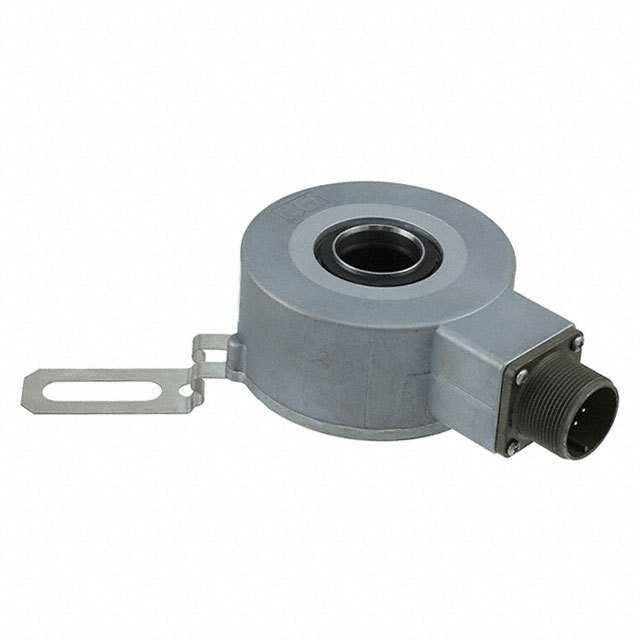

    HS35 Dual Output Incremental Optical Encoder: Technical Overview and Applications

    1. 产品简介


    HS35双输出增量光学编码器是由Sensata Technologies生产的一款高性能电子元器件,专为需要高精度反馈控制的应用场合设计。它采用空心轴结构,结合了重型电机的坚固耐用特性,特别适合于需要高环境防护等级的应用。HS35编码器可以用于多种场景,如电机反馈和向量控制、印刷行业、机器人控制、石油服务行业和网状工艺控制。

    2. 技术参数


    基本规格:
    - 轴孔直径:1.00英寸、0.875英寸、0.750英寸、0.625英寸、0.500英寸(所有尺寸均提供绝缘套筒)
    - 允许偏差:同心度公差为0.005英寸(离轴端0.75英寸处)
    - 轴的圆跳动:最大0.001英寸
    - 启动扭矩:通过轴版本(SS)= 7 in-oz(最大值);盲轴版本(BS)= 4 in-oz(最大值)
    - 轴材料:416不锈钢
    - 轴承寿命:7.5 × 10^9转(50,000小时,以2500 RPM运行)
    电气参数:
    - 输出格式:两个正交通道,1/2周期指数,与负B通道栅极
    - 分辨率:每圈可从1到80,000脉冲(请参阅表格A)
    - 电源电压:5至28 VDC(参见注释5)
    - 电流需求:100mA典型值(加输出负载),250mA(最大值)
    - 频率响应:高达150kHz(最高分辨率为5000个脉冲/圈),超过5000个脉冲/圈时可达300kHz(参见注释7)
    机械规格:
    - 外壳防护等级:NEMA 4 & 13 (IP65),当订购带有轴密封时
    - 温度范围:工作温度0℃至70℃,存储温度-25℃至90℃(除非指定了扩展温度选项)
    - 振动:5至2000 Hz @ 20 g
    - 冲击:50 g’s(持续11毫秒)

    3. 产品特点和优势


    HS35编码器具备多个独特功能和优势:
    - 双重分辨率:支持单一编码器提供两组独立的信号,适用于冗余设计或供应两台控制器。
    - 高强度金属外壳:能承受高冲击和振动,适合恶劣环境下的应用。
    - 高分辨率输出:每圈可提供高达80,000个脉冲,确保精确的反馈控制。
    - 低启动扭矩:确保在高转速和高温条件下仍能正常工作。

    4. 应用案例和使用建议


    应用案例:
    - 电机反馈和向量控制:HS35可用于需要精准位置反馈的电机控制系统。
    - 印刷行业:在高速印刷机上用于同步和位置反馈。
    - 机器人控制:提供精确的位置和速度信息,确保机器人运动准确。
    使用建议:
    - 在安装时,需确保编码器与驱动轴的对准误差不超过0.005英寸,避免信号失真。
    - 选择合适的电缆类型(屏蔽/非屏蔽),并注意连接器类型,确保正确的信号传输。

    5. 兼容性和支持


    HS35编码器兼容多种电缆和连接器,如M12、M16和M18连接器。厂家提供了广泛的客户支持和技术文档,确保用户能够顺利进行安装和调试。

    6. 常见问题与解决方案


    - Q1:如何选择合适的电源电压?
    - A1:根据您的系统要求,选择5V至28V DC之间的电源电压。如果系统具有更高的要求,可咨询厂家了解其他选项。

    - Q2:如何处理启动扭矩过高的问题?
    - A2:可以通过选择橡胶密封代替毛毡密封来减少启动扭矩。此外,可考虑使用绝缘衬套以适应更小的轴径。

    - Q3:如何正确接线?
    - A3:参考表格中的引脚定义,确保信号线和电源线正确连接。使用适当的终端电阻,避免信号失真。

    7. 总结和推荐


    综上所述,HS35编码器以其高精度、高可靠性及广泛的环境适应能力,在各种严苛环境中表现出色。尤其适用于需要冗余信号输出的高端工业控制应用。强烈推荐使用该产品,特别是对于那些需要高精度和可靠性的关键应用场合。

01070-923参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

01070-923厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。
