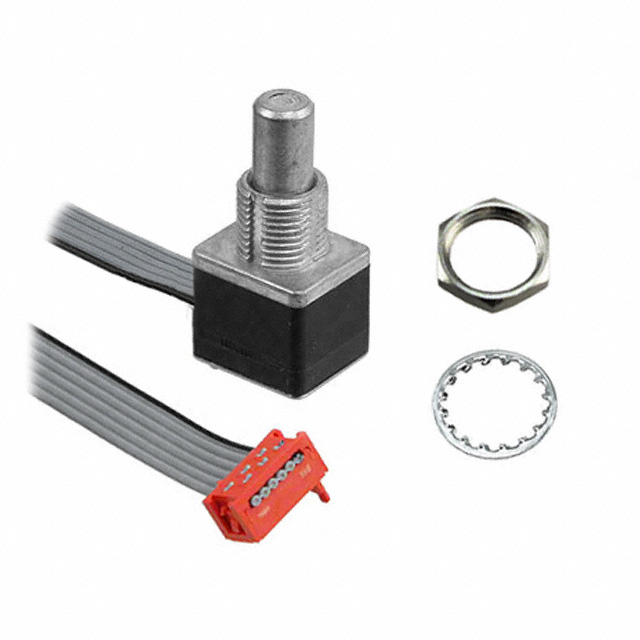

62AG22-L5-040C

产品分类: 其他传感器
厂牌: GRAYHILL
产品描述: Optical Encoder Rotary Incremental Flat 0.014(Avg)N.m Straight Digital Square Wave Panel Mount Connector 4CPR Automotive Medical
供应商型号: 2295796
供应商: 海外现货
标准整包数: 1
GRAYHILL 其他传感器 62AG22-L5-040C

62AG22-L5-040C概述

    # Grayhill Series 62AG/VG Value Rotary Encoder 技术手册解析

    产品简介


    Grayhill Series 62AG/VG 是一款高性能的值式旋转编码器,广泛应用于汽车、医疗、测试测量、音频视频等多个领域。这款编码器以其卓越的耐用性和灵活性著称,具有出色的性能和成本竞争力。其核心功能包括提供精准的2位格雷码输出和四象限脉冲信号(Quadrature coding),适合多种工业和消费电子应用场景。
    主要应用领域:
    - 汽车:音频系统、导航系统
    - 医疗:患者监测系统
    - 测试与测量:分析仪、示波器
    - 音频与视频:消费电子产品、专业编辑设备

    技术参数


    以下是根据技术手册整理出的详细技术规格和性能参数:
    | 参数类别 | 描述 |

    | 供电电压 | AG款:5.00±0.25 Vdc;VG款:3.30±0.125 Vdc |
    | 工作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -40°C 至 85°C |
    | 最大供应电流 | 30 mA(AG与VG款相同) |
    | 输出逻辑电平 | AG款:高≥3.0 Vdc,低≤1.0 Vdc;VG款:高≥2.0 Vdc,低≤1.0 Vdc |
    | 光学开关响应时间 | 上升时间≤30ms,下降时间≤30ms |
    | 旋转扭矩 | 低扭矩:2.0±1.4 in-oz(初始值),高扭矩:3.5±1.4 in-oz(初始值) |
    | 机械寿命 | ≥1,000,000次操作 |
    | 推动按钮寿命 | ≥1,000,000次操作 |
    | 尺寸(直径×长度) | 0.312英寸×0.687英寸(7.92毫米×17.45毫米) |
    | 螺纹规格 | 3/8-32 UNEF-2A螺纹 |

    产品特点和优势


    Grayhill Series 62AG/VG 的主要优势如下:
    1. 高可靠性:提供超过1百万次的旋转周期,确保长期稳定的运行。
    2. 多种选择:支持16、20、24和32个定位点,可根据需求灵活配置。
    3. 环保设计:符合IP67密封等级,尤其适合恶劣环境下的应用。
    4. 集成化设计:可选配内部按钮开关及光导管技术,简化系统集成。
    5. 成本效益:相比传统机械编码器,具有更高的性价比。

    应用案例和使用建议


    应用案例
    - 汽车导航系统:用于调整音量或方向,需要高频率旋转且耐久性强的编码器。
    - 音频设备:用于调节音频输出参数,对精准度要求较高的应用。
    使用建议
    - 环境防护:对于需要防尘防水的应用场合,优先选用密封版本的产品。
    - 模块化设计:结合不同电缆长度和端接方式,适应各种接口需求。
    - 维护保养:定期检查连接部位是否有松动现象,保持良好的接触状态。

    兼容性和支持


    Grayhill 提供了广泛的兼容选项,例如标准AMP P/N 7-215083-6连接器或等效产品。此外,公司还提供详尽的技术文档和支持服务,帮助客户快速解决问题并优化使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 确保电源电压稳定,增加滤波电容 |
    | 按钮按压困难 | 检查安装孔是否符合推荐尺寸标准 |
    | 编码器转动不顺畅 | 清洁或润滑旋转轴部分 |

    总结和推荐


    综上所述,Grayhill Series 62AG/VG 值式旋转编码器凭借其卓越的技术指标、多样的功能选项以及优秀的性价比,在多个行业中表现出色。无论是追求高精度还是希望降低成本的企业,它都是一款值得信赖的选择。因此,我们强烈推荐此款产品作为各类电子设备的理想组件之一。

62AG22-L5-040C参数

参数
长*宽*高 12.7mm*12.7mm*30.96mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

62AG22-L5-040C厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

62AG22-L5-040C数据手册

厂牌 PDF简要描述 下载
GRAYHILL 其他传感器 GRAYHILL 62AG22-L5-040C 62AG22-L5-040C数据手册

62AG22-L5-040C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 133.4436
10+ ¥ 131.0607
25+ ¥ 131.0607
50+ ¥ 128.6778
100+ ¥ 128.6778
250+ ¥ 128.6778
500+ ¥ 128.6778
库存: 65
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 133.44
