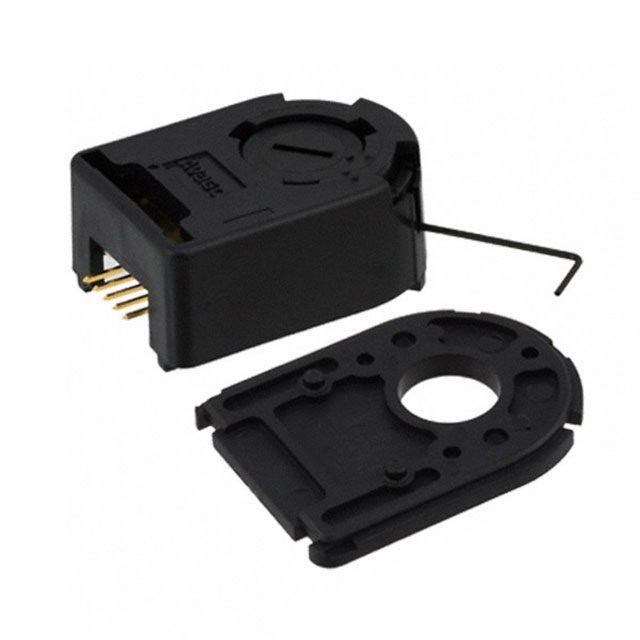

HEDS-5500#E06

产品分类: 其他传感器
厂牌: BROADCOM
产品描述:
供应商型号: HEDS-5500#E06
供应商: 国内现货
标准整包数: 1
BROADCOM 其他传感器 HEDS-5500#E06

HEDS-5500#E06概述

    HEDM-55xx/560x & HEDS-55xx/56xx 光学编码器技术手册

    产品简介


    HEDM-55xx/560x 和 HEDS-55xx/56xx 系列光学编码器是高性能且低成本的光电增量式编码器,具有两个和三个通道的输出。这些编码器特别强调高可靠性、高分辨率和易于装配。主要应用于打印机、绘图仪、磁带驱动器、定位台和自动处理机等高体积应用领域。

    技术参数


    - 存储温度: -40°C 至 100°C(HEDS系列)/-40°C 至 70°C(HEDM 5500/5600系列)/-40°C 至 85°C(HEDM 5540/5640系列)
    - 工作温度: -40°C 至 100°C(HEDS系列)/-40°C 至 70°C(HEDM 5500/5600系列)/-40°C 至 85°C(HEDM 5540/5640系列)
    - 供电电压: -0.5 V 至 7 V
    - 输出电压: -0.5 V 至 VCC
    - 单通道输出电流: -1.0 mA 至 5 mA
    - 供应电流:
    - HEDS-5500/5600: 2.4 mA
    - HEDS-5540/5640: 30 mA
    - HEDM-5500/5600: 30 mA
    - HEDM-5540/5640: 30 mA
    - 工作频率: 最高达 100 kHz,但可以操作于更高的频率
    - 输出波形: 高电平为 2.4 V,低电平为 0.4 V
    - 上升时间: 180 ns 至 200 ns
    - 下降时间: 40 ns 至 80 ns
    - 计数频率: 最高可达 100 kHz

    产品特点和优势


    - 快速和简易装配: 编码器安装简便,无需信号调整。
    - 低成本: 适合大规模应用。
    - 外部安装耳: 方便在大直径电机上安装。
    - 小尺寸: 操作温度范围为 -40°C 至 100°C。
    - 兼容 TTL: 采用单一 5 V 电源供电。

    应用案例和使用建议


    - 应用案例: 打印机、绘图仪、磁带驱动器、定位台、自动处理机等。
    - 使用建议:
    - 正确安装: 使用附带的对齐销或对齐工具来确保编码器的正确安装。
    - 维护保养: 在高温环境下使用时,可考虑在螺丝与基座接口处涂抹胶水以防止松动。

    兼容性和支持


    - 兼容性: 支持与 TTL 设备的连接,可以通过 HEDS-8902 和 HEDS-8903 连接器实现。
    - 支持和维护: 提供详细的安装和调试指南,如《编码器安装和组装》文档。

    常见问题与解决方案


    - 问题1: 输出波形不正常。
    - 解决方案: 检查供电电压和接地线是否正确连接。
    - 问题2: 编码器无法正确识别旋转方向。
    - 解决方案: 检查代码轮是否正确安装,并确认传感器位置是否正确。

    总结和推荐


    HEDM-55xx/560x 和 HEDS-55xx/56xx 光学编码器是一款高性能、低成本的产品,适用于需要高分辨率和可靠性的应用场合。它的快速安装和低成本使得它在大批量生产中具有显著优势。推荐使用该产品,特别是对于需要精确位置控制的应用场景。
