HEDS-9140#A00

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Broadcom 光电编码器, 5V 直流电源, 增量读数
供应商型号: HEDS-9140#A00
供应商: 国内现货
标准整包数: 1

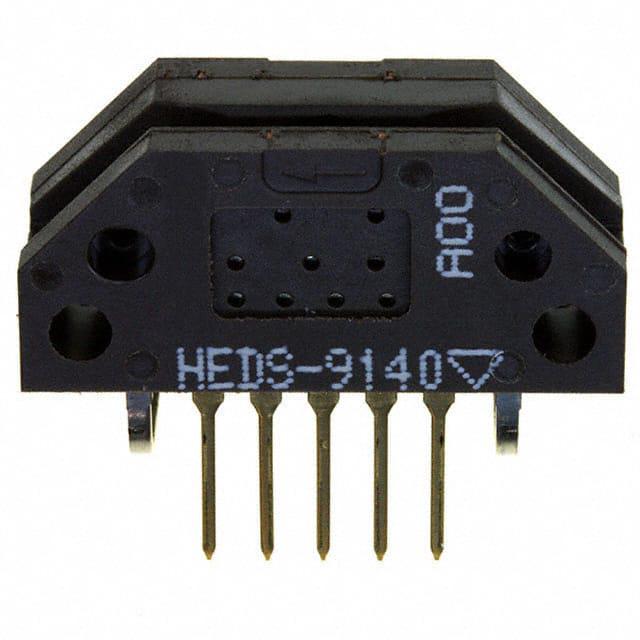

BROADCOM 其他传感器 HEDS-9140#A00

HEDS-9140#A00概述


    产品简介


    产品名称: HEDS-9040 和 HEDS-9140 三通道光学增量编码器模块
    产品类型: 增量编码器模块
    主要功能: 检测旋转位置,提供两个通道的正交输出及一个索引脉冲
    应用领域: 打印机、绘图仪、磁带驱动器、工业自动化设备等

    技术参数


    - 分辨率: 最高可达 2000 CPR(计数/转)
    - 成本效益: 低价格
    - 安装: 简单易安装
    - 调校: 不需要信号调整
    - 尺寸: 小巧紧凑
    - 工作温度: -40°C 到 100°C
    - 电气兼容性: TTL 兼容
    - 电源: 单 5V 供电
    - 输出: 五针输出,每针间距 0.1 英寸
    - 频率: 最高可达到 100 kHz

    产品特点和优势


    HEDS-9040 和 HEDS-9140 模块具备多个显著的特点和优势:
    - 集成设计: 采用光发射二极管(LED)作为光源,通过聚碳酸酯透镜将光线平行化。
    - 高精度: 可达 2000 CPR 的分辨率,确保高精度检测。
    - 可靠性: 设计用于恶劣环境,工作温度范围广。
    - 易于安装: 无需信号调整,安装简单便捷。
    - TTL 兼容: 兼容标准 TTL 逻辑电平,方便集成到现有系统中。
    - 小巧紧凑: 体积小,节省空间。

    应用案例和使用建议


    应用案例
    - 打印机: 实现高精度的位置检测,提升打印质量。
    - 绘图仪: 适用于绘图仪的精确运动控制。
    - 磁带驱动器: 保证读写操作的准确性和稳定性。
    - 工业自动化设备: 广泛应用于各种自动化设备中。
    使用建议
    - 在安装前,确保电机基座和编码器模块之间的高度一致,使用校准工具(如 HEDS-8905 或 HEDS-8906)进行校准。
    - 安装时,注意模块的安装平面(Side A 或 Side B),确保与电机基座的对齐精度。
    - 在使用过程中,保持工作环境的清洁,避免灰尘等杂质影响传感器的性能。

    兼容性和支持


    - 兼容性: 兼容 TTL 逻辑电平,适合多种系统集成。
    - 支持: 厂商提供详细的安装指南和技术支持,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题1: 编码器模块安装后无法正常工作。
    - 解决方法: 检查安装平面是否对齐,确保与电机基座高度一致。
    - 问题2: 输出信号不稳定。
    - 解决方法: 检查电源电压是否符合要求,确认是否安装了正确的拉拔电阻。
    - 问题3: 温度变化导致信号异常。
    - 解决方法: 确保模块工作在规定的温度范围内,必要时采取散热措施。

    总结和推荐


    总结: HEDS-9040 和 HEDS-9140 编码器模块以其高精度、低成本和易安装等特性,非常适合在各种工业自动化设备中应用。其可靠的性能和广泛的应用范围使其在市场上具有很强的竞争力。
    推荐: 强烈推荐 HEDS-9040 和 HEDS-9140 编码器模块用于需要高精度位置检测的应用场合。无论是打印机、绘图仪还是工业自动化设备,这些模块都能提供稳定可靠的性能,满足用户的需求。

HEDS-9140#A00参数

参数
长*宽*高 26.67mm(宽度)*11.71mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDS-9140#A00厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HEDS-9140#A00数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他传感器 BROADCOM HEDS-9140#A00 HEDS-9140#A00数据手册

HEDS-9140#A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 195
5+ ¥ 183
25+ ¥ 175.5
2000+ ¥ 172.5
库存: 2000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 195
