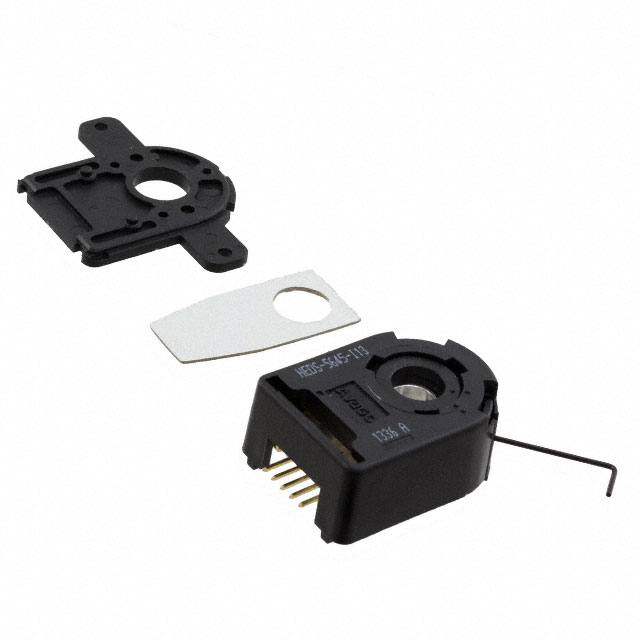

HEDS-5645#I13

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Optical Encoder Rotary Incremental Round with Slot Straight Digital Through Hole PC Pin 512CPR
供应商型号: HEDS-5645#I13
供应商: 国内现货
标准整包数: 1
BROADCOM 其他传感器 HEDS-5645#I13

HEDS-5645#I13概述

    HEDM-55xx/560x & HEDS-55xx/56xx 光学编码器技术手册解析

    产品简介


    HEDM-55xx/560x 和 HEDS-55xx/56xx 是一种快速装配的两通道和三通道光学增量编码器,广泛应用于运动检测、打印机、绘图仪、磁带驱动器、定位台和自动处理机等高容量应用场合。这些编码器具有高可靠性、高分辨率和易于装配的特点。

    技术参数


    - 工作温度范围:-40°C 至 100°C(HEDS 系列);-40°C 至 70°C(HEDM 系列)
    - 电源电压:4.5V 至 5.5V
    - 输出电流:-1.0 mA 至 5 mA
    - 计数频率:最高可达 100 kHz(但可操作在更高频率)
    - 封装尺寸:符合标准的电机轴直径(如 2 mm、3 mm、1/8 in 等)

    产品特点和优势


    - 两通道正交输出:具有可选的索引脉冲输出。
    - 易组装:无需信号调整即可安装。
    - 低成本:适合高量生产。
    - 高分辨率:最高可达 1024 CPR。
    - 小型化设计:适用于狭小空间的应用场合。
    - 兼容 TTL:单 5V 供电。

    应用案例和使用建议


    应用案例:这类编码器适用于多种高容量应用场景,例如打印机、绘图仪、磁带驱动器、定位台和自动处理机。典型应用如下:
    - 打印机:用于纸张进纸控制。
    - 绘图仪:用于精确的坐标定位。
    - 定位台:用于精密仪器的位置反馈。
    使用建议:在高转速(如 30,000 RPM)应用中,确保所有机械组件稳固,避免因高速旋转导致松动或损坏。建议在连接时使用 2.7kΩ 拉拔电阻以确保可靠编码性能。

    兼容性和支持


    - 兼容性:可直接与多种处理器接口兼容,如 HCTL-20xx 和 HCTL-1100 运动控制 IC。
    - 支持:厂商提供详细的技术文档和支持,包括编码器的组装和校准指南。

    常见问题与解决方案


    1. 信号干扰问题:由于静电放电(ESD)可能导致信号不稳定,建议采取防静电措施。
    - 解决方案:使用静电防护材料和工具,注意操作环境的防静电处理。
    2. 输出频率不稳定:可能是因为拉拔电阻不当或外部噪声干扰。
    - 解决方案:使用适当的拉拔电阻并确保良好的接地和屏蔽。
    3. 安装误差:可能出现安装误差导致编码器性能下降。
    - 解决方案:按照机械特性要求进行准确安装,并使用指定的对齐工具进行校准。

    总结和推荐


    总结:HEDM-55xx/560x 和 HEDS-55xx/56xx 编码器凭借其高分辨率、易于组装和低成本等优势,在高容量应用中表现出色。它们非常适合在需要高精度位置反馈和速度检测的场合。
    推荐:鉴于这些编码器出色的性能和广泛应用前景,我们强烈推荐使用。同时请注意,这些编码器不适合用于安全关键型应用,如ABS制动系统、动力转向系统等。

HEDS-5645#I13参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装
