FT902Q-C-T

产品分类: 微控制器(MCU)
厂牌: BRIDGETEK
产品描述: 2.97V~3.63V 100MHz 320KB FLASH 256KB I²S,POR,PWM,WDT 内部 65 1 3.63V 100MHz CANbus,I2C,SD,SPI,UART,USART,USB 32bit FT32 QFN-100 贴片安装
供应商型号: 2946877
供应商: 海外现货
标准整包数: 1

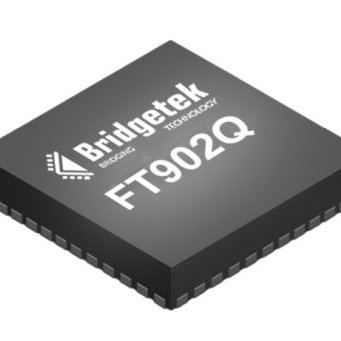

BRIDGETEK 微控制器(MCU) FT902Q-C-T

FT902Q-C-T概述

    文章:FT900/1/2/3系列嵌入式微控制器技术手册

    1. 产品简介


    FT900/1/2/3系列嵌入式微控制器是专为嵌入式应用设计的高度集成低功耗32位RISC微控制器。它们属于FT90X系列,主要包括FT900、FT901、FT902和FT903四种型号。这些微控制器以其卓越的性能、丰富的接口和支持的多种协议而著称,适用于各类嵌入式系统。

    2. 技术参数


    - 处理器: 32位FT32核心处理器,运行频率为100MHz。
    - 存储器: 256kB片上闪存(Flash)和256kB片上阴影程序存储器。
    - 内存: 64kB片上数据存储器。
    - 时钟: 支持外部12MHz晶体或直接外部时钟源输入;集成PLL支持。
    - 时钟源: 内置32.768kHz实时时钟(RTC)支持。
    - USB: 一个USB2.0主机控制器(支持高速、全速和低速传输),一个USB2.0设备控制器(支持高速和全速传输)。
    - 以太网: 支持10/100Mbps以太网(仅FT900和FT901)。
    - CAN总线: 两个CAN控制器(仅FT900和FT902)。
    - 串口: 一个SPI主控,支持单、双、四模式数据传输;两个SPI从控;两个I2C接口(一个为主,一个为从)。
    - 其他: 支持PWM、摄像头接口、ADC/DAC等。

    3. 产品特点和优势


    - 高性能: 采用高效率、低功耗的32位FT32内核,频率可达100MHz。
    - 多接口支持: 集成了丰富的接口,如USB、以太网、CAN、SPI、I2C、UART等,满足不同应用需求。
    - 高可靠性: 片上OTP存储器用于安全配置,保证系统的安全性。
    - 扩展性: 支持多种电源管理和时钟配置,适应各种工作环境。

    4. 应用案例和使用建议


    - 家用安全系统: 利用其丰富的接口,可以实现安防监控和报警功能。
    - 自动化控制系统: 通过CAN总线和以太网接口,实现电机驱动和应用控制。
    - 消费电子: 如音频播放设备,可以通过I2S接口输出音频信号。
    使用建议:
    - 在设计时需考虑接口的兼容性,确保所选接口的物理层匹配。
    - 考虑到功耗问题,在非关键任务时可启用低功耗模式。

    5. 兼容性和支持


    - 兼容性: 支持各种标准接口,如USB、以太网、CAN、SPI、I2C、UART等。
    - 支持服务: 厂商提供详尽的技术文档和软件开发工具包(SDK),确保用户能够快速上手。

    6. 常见问题与解决方案


    - 问题1: 系统无法启动
    - 解决方案: 检查电源连接和启动序列配置。
    - 问题2: 通信中断
    - 解决方案: 检查串行接口配置,确保波特率、数据格式正确。
    - 问题3: 数据丢失
    - 解决方案: 检查存储器配置和访问权限设置。

    7. 总结和推荐


    综上所述,FT900/1/2/3系列嵌入式微控制器凭借其出色的性能、丰富的接口和广泛的应用支持,是适用于各类嵌入式应用的理想选择。强烈推荐在需要高性能和多功能集成的项目中使用这一系列的微控制器。

FT902Q-C-T参数

参数
接口类型 CANbus,I2C,SD,SPI,UART,USART,USB
速度 100MHz
最大时钟频率 100MHz
I/O数量 65
外设 I²S,POR,PWM,WDT
程序存储器类型 FLASH
数据总线宽度 32bit
RAM大小 320KB
核心处理器 FT32
最大工作供电电压 3.63V
电压-电源(Vcc/Vdd) 2.97V~3.63V
振荡器类型 内部
程序存储器大小 256KB
最小工作供电电压 -
数据转换器 -
内核数 1
EEPROM大小 -
通用封装 QFN-100
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FT902Q-C-T厂商介绍

Bridgetek是一家全球性的半导体公司,专注于为嵌入式系统提供高性能的图形和人机界面解决方案。公司的产品主要分为以下几类:

1. 图形控制器:提供高性能的图形处理能力,适用于各种显示设备,如LCD、LED等。

2. 人机界面处理器:集成了触摸控制和图形处理功能,适用于触摸屏应用。

3. 无线通信模块:支持Wi-Fi、蓝牙等无线通信协议,实现设备间的无线连接。

4. 安全解决方案:提供硬件安全模块,保护数据传输和存储的安全。

Bridgetek的产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等多个领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。

- 定制服务:提供定制化的解决方案,满足客户的特定需求。

- 全球支持:在全球设有技术支持中心,提供快速响应和本地化服务。

- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

FT902Q-C-T数据手册

厂牌 PDF简要描述 下载
BRIDGETEK 微控制器(MCU) BRIDGETEK FT902Q-C-T FT902Q-C-T数据手册

FT902Q-C-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 85.9035
10+ ¥ 80.1766
25+ ¥ 78.7449
50+ ¥ 78.7449
100+ ¥ 77.3132
250+ ¥ 77.3132
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
