70ADJ-4-ML1

产品分类: 矩形连接器 - 外壳
厂牌: BOURNS
产品描述: Compression Contact,Male 1 黑色 贴片安装
供应商型号: 70ADJ-4-ML1
供应商: Master
标准整包数: 30
BOURNS 矩形连接器 - 外壳 70ADJ-4-ML1

70ADJ-4-ML1概述


    产品简介

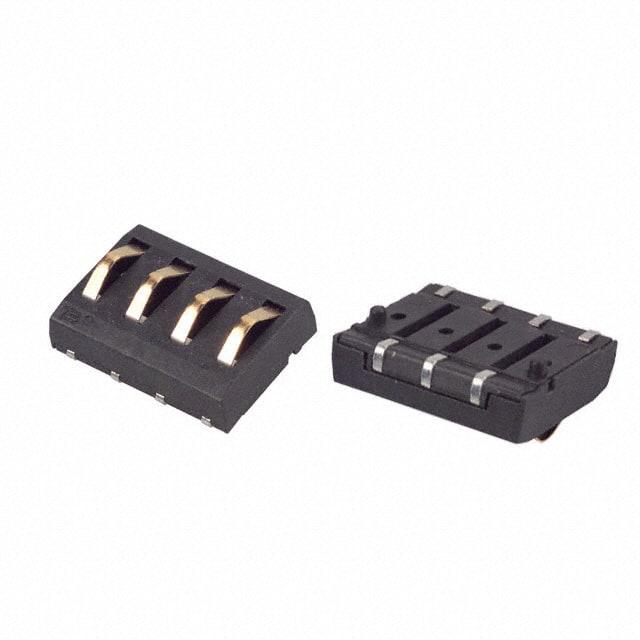

    产品名称:Bourns 70AD Male Modular Contact
    产品类型:这是一款高性能的模块化连接器,适用于各种电子设备中的信号传输和电源连接。其设计小巧紧凑,能够满足现代电子设备对高密度和低功耗的需求。
    主要功能:该连接器支持4毫米间距,具有低轮廓设计和坚固结构,适用于垂直或水平安装。它符合RoHS标准,是无卤素的,适合多种应用环境。
    应用领域:广泛应用于通信设备、计算机、工业控制设备、汽车电子等领域。

    技术参数


    - 电流容量:DC 3 A/接触点
    - 电压等级:DC 30 V
    - 接触电阻:最大25 mΩ
    - 介电耐压:AC 500 V
    - 绝缘电阻:最小500 MΩ
    - 操作温度范围:-55 °C至125 °C
    - 振动测试:10-55 Hz,0.06英寸(D.A.)
    - 冲击测试:50 G,11 ms
    - 正常力:最小100克
    - 耐用性:最少50,000次循环

    产品特点和优势


    - 4毫米间距:符合行业标准,便于集成。
    - 低轮廓设计:节省空间,适用于紧凑型设计。
    - 坚固结构:适合恶劣环境下的稳定运行。
    - 垂直或水平进入方式:灵活安装,适应不同需求。
    - RoHS和无卤素:符合环保要求,减少对环境的影响。

    应用案例和使用建议


    应用案例:
    - 通信设备:例如路由器和交换机中需要高密度连接的场合。
    - 计算机:用于服务器内部的信号传输和电源连接。
    - 工业控制设备:如工业机器人中信号和电力的高效传输。
    使用建议:
    - 在设计电路板时,确保合理布局以避免电磁干扰。
    - 考虑到高温环境下的稳定运行,建议进行额外的散热设计。
    - 长期使用后,建议定期检查接触点以保证最佳性能。

    兼容性和支持


    该产品支持标准的PCB孔图案,适用于大多数现代电路板制造工艺。厂商提供详尽的技术文档和支持,包括处理RoHS合规表面贴装组件的信息。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决办法:清洁接触点,确保没有氧化或污垢。
    - 问题2:连接器损坏
    - 解决办法:检查安装过程是否正确,重新安装并确保足够的正常力。

    总结和推荐


    综上所述,Bourns 70AD Male Modular Contact具有良好的电气特性和机械强度,适用于多种应用环境。其低轮廓设计和符合RoHS标准使其成为现代电子设备的理想选择。根据上述优点,强烈推荐此产品用于需要高密度、低功耗和环境友好的应用场合。

70ADJ-4-ML1参数

参数
触头端接 -
针脚数 -
类型 Compression Contact,Male
颜色 黑色
触头类型 -
紧固类型 -
排数 1
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

70ADJ-4-ML1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

70ADJ-4-ML1数据手册

厂牌 PDF简要描述 下载
BOURNS 矩形连接器 - 外壳 BOURNS 70ADJ-4-ML1 70ADJ-4-ML1数据手册

70ADJ-4-ML1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 1.495 ¥ 12.6627
120+ $ 1.3298 ¥ 11.0567
270+ $ 1.2426 ¥ 10.3317
510+ $ 1.1766 ¥ 9.7778
1020+ $ 1.1289 ¥ 9.2442
2520+ $ 1.0972 ¥ 8.985
5010+ $ 1.0761 ¥ 8.8122
7500+ $ 1.0761 ¥ 8.8122
库存: 856
起订量: 30 增量: 0
交货地:
最小起订量为:30
合计: ¥ 379.88
