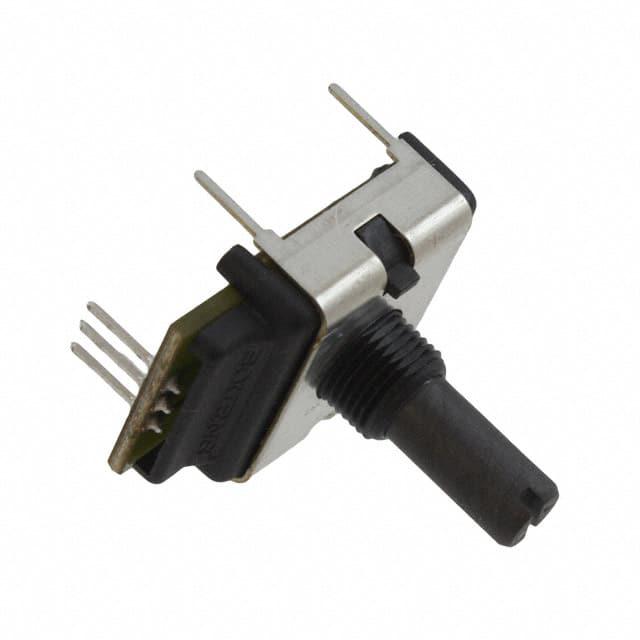

ECW0J-B24-BD0009L

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Mechanical Encoder Rotary Incremental Plain with Slot 0.016N.m Straight Quadrature Digital Square Wave 36PPR Bracket Mount PC Pin
供应商型号: ECW0J-B24-BD0009L-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 其他传感器 ECW0J-B24-BD0009L

ECW0J-B24-BD0009L概述


    产品简介


    ECW - 数字接触式编码器 是一款用于检测机械旋转位置的高精度传感器。它的主要功能是提供增量编码器和正交输出,可以应用于工业自动化、机器人技术、运动控制等领域。该编码器以其出色的使用寿命和坚固的构造而著称,同时还提供了多种安装方式,如法兰安装和PC板安装支架(可选)。

    技术参数


    - 输出: 2位正交码,通道A比通道B领先90度电角度,顺时针方向。
    - 闭路电阻: 最大5欧姆。
    - 开路电阻: 最小100千欧姆。
    - 接触额定值: 10毫安@10伏直流或0.1瓦特最大。
    - 绝缘电阻 (500V DC): 最小1,000兆欧姆。
    - 介电强度电压 (MIL-STD-202方法301): 海平面最小1,000伏交流。
    - 电气行程: 连续。
    - 接触反弹时间 (15转/分): 最大5毫秒。
    - 最大转速 (运行中): 120转/分。
    - 相位容差 (通道A至通道B): 90度±72度。
    - 工作温度范围: -40°C至+85°C (-40°F至185°F)。
    - 存储温度范围: -40°C至+85°C (-40°F至+185°F)。
    - 振动: 15G。
    - 冲击: 50G。
    - 接触反弹时间 (振动和冲击): 最大0.1毫秒。
    - 旋转寿命: 200,000转。
    - 防护等级 (IP评级): IP 40。
    - 运行扭矩 (带槽): 0.5至1.5牛米 (0.75至2.25盎司英尺)。
    - 未带槽扭矩: 0.17至1.0牛米 (0.25至1.50盎司英尺)。
    - 安装扭矩: 最大79牛米 (7磅英尺)。
    - 静态轴向侧载荷: 最小4.5公斤 (10磅)。
    - 重量: 约21克 (0.75盎司)。
    - 终端: PC插针或焊接端子。
    - 标记: 制造商名称和商标,零件号和日期代码。
    - 包装硬件: 每个编码器随附一个锁紧垫圈和一个安装螺母。

    产品特点和优势


    ECW 数字接触式编码器具有以下显著特点和优势:
    - 长期使用寿命: 出色的耐用性使其在严苛的应用环境中也能长时间稳定工作。
    - 坚固的构造: 能够承受较大的振动和冲击,适用于恶劣的工作环境。
    - 安装灵活性: 提供多种安装方式,如法兰安装和PC板安装支架,方便客户选择。
    - 罗氏标准 (RoHS) 符合性: 确保无铅且环保,符合国际环保要求。
    - 电气性能优越: 具备高绝缘电阻和稳定的电气特性,确保信号传输质量。

    应用案例和使用建议


    应用案例:
    该编码器广泛应用于工业自动化、机器人技术和运动控制系统中。例如,在工业机器人手臂上,该编码器可以用来精确检测关节的旋转角度,从而实现高精度的定位和控制。
    使用建议:
    1. 环境适应性: 由于其宽泛的工作温度范围和较高的振动及冲击耐受能力,该编码器非常适合在高温、低温、高振动和冲击环境下使用。
    2. 正确安装: 在安装过程中应注意正确安装锁紧垫圈和安装螺母,以确保编码器稳固地固定在机器上。
    3. 定期检查: 建议在高振动和冲击环境中定期检查编码器的状态,以确保其正常工作。

    兼容性和支持


    该编码器提供了多种安装选项,包括法兰安装和PC板安装支架,适用于各种应用场景。此外,制造商还提供了相应的技术支持和维护服务,以确保用户的使用体验。

    常见问题与解决方案


    问题1: 接触反弹时间较长,影响信号传输稳定性。
    - 解决方案: 检查安装是否稳固,必要时增加防震措施。
    问题2: 设备无法正常工作,怀疑为接触不良。
    - 解决方案: 检查连接线是否松动或损坏,确保连接良好。

    总结和推荐


    总体来说,ECW 数字接触式编码器是一款高性能的传感器,具备出色的使用寿命和优秀的电气特性。它适合应用于各种工业自动化系统中。鉴于其可靠性和广泛应用性,强烈推荐使用这款产品。

ECW0J-B24-BD0009L参数

参数
长*宽*高 23.37mm*22mm*33.02mm
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 托盘

ECW0J-B24-BD0009L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。
