PER351-P115-N0010

产品分类: 其他传感器
厂牌: BOURNS
产品描述: 伯恩斯 增量型旋转编码器, 增量编码器, 正交代码信号
供应商型号: PER351-P115-N0010
供应商: 国内现货
标准整包数: 1
BOURNS 其他传感器 PER351-P115-N0010

PER351-P115-N0010概述

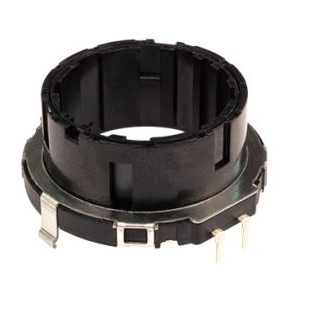

    PER35 - 35 mm Low Profile Incremental Ring Encoder

    产品简介


    PER35是一款低轮廓增量环形编码器,主要用于需要高精度旋转位置检测的应用场合。该编码器采用先进的设计,提供高精度的增量输出信号,适合于工业自动化、机器人技术、医疗设备及各类机械设备中。

    技术参数


    - 输出:三相正交码
    - 接触额定值:1 mA @ 5 V DC
    - 绝缘电阻:100 MΩ @ 250 V DC
    - 介电强度:海平面 300 V AC
    - 电气行程:连续
    - 接触反弹:最大3 ms
    - 操作温度范围:-30°C 到 +80°C
    - 存储温度范围:-40°C 到 +85°C
    - 防护等级(IP):IP 40
    - 最高转速(操作):60 rpm
    - 机械角度:360° 连续
    - 点击扭矩:50 至 200 gf-cm
    - 旋转寿命:50,000 周期
    - 焊接条件:
    - 波峰焊接:230°C 下 3 秒
    - 手动焊接:300°C 下 3 秒
    - 外壳尺寸:
    - 直径:35 mm(1.378 英寸)
    - 高度:3.5 mm(0.138 英寸)


    产品特点和优势


    PER35具有以下几个显著的特点和优势:
    - 低轮廓设计:适用于空间受限的应用场合。
    - 高质量旋转手感:确保了精确的旋转定位。
    - 触觉阻尼反馈:增强用户体验,方便操作。
    - RoHS 合规:符合环保标准,安全可靠。

    应用案例和使用建议


    PER35通常应用于各种需要精确旋转控制的应用中。例如,在工业自动化系统中,它可以用于电机的精准控制。在医疗设备中,它可以用于手术器械的位置监测。在这些应用中,建议设计师使用标准的噪声抑制滤波器以优化性能。

    兼容性和支持


    PER35与大多数标准PCB板兼容,可以轻松集成到现有的电路设计中。厂商提供全面的技术支持和维护服务,以确保用户能够充分利用其潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触反弹时间过长 | 检查并更换滤波器电路,降低接触反弹时间 |
    | 绝缘电阻不足 | 重新检查焊接质量,确保良好的电气连接 |
    | 精度下降 | 确保编码器安装正确,没有物理损坏 |

    总结和推荐


    PER35低轮廓增量环形编码器是一款高性能的产品,适用于多种需要精确旋转位置检测的应用场合。它具有出色的设计、高质量的旋转手感以及可靠的性能表现。对于那些需要在有限空间内进行精确旋转控制的应用来说,PER35是一个极佳的选择。
    总体而言,我强烈推荐使用PER35增量环形编码器。无论是从技术参数还是从实际应用角度来看,这款产品都展示了其卓越的功能和可靠性。

PER351-P115-N0010参数

参数
长*宽*高 36.5mm(长度)*37mm(高度)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

PER351-P115-N0010厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PER351-P115-N0010数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PER351-P115-N0010 PER351-P115-N0010数据手册

PER351-P115-N0010封装设计

查看详情并下载
Symbol
Footprint
3D Model
