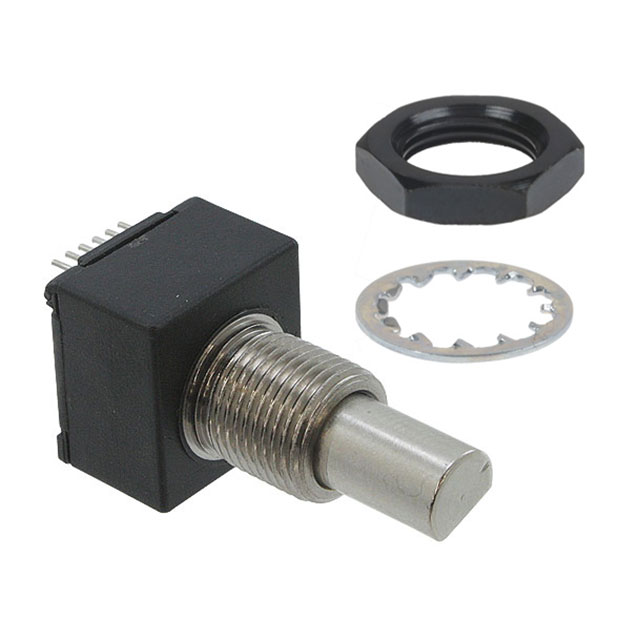

EM14A1D-C24-L008S

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Bourns 增量编码器, 8ppr, 120rpm, 正交输出信号, 连续轴
供应商型号: BN-EM14A1D-C24-L008S
供应商: 海外现货
标准整包数: 1
BOURNS 其他传感器 EM14A1D-C24-L008S

EM14A1D-C24-L008S概述


    产品简介


    EM14 14mm旋转式光电编码器带开关是一种高性能、紧凑型的电子元器件,主要用于电机控制、工业自动化和机器人等领域。该编码器具备光机电一体化的优势,能够实现高精度的角度测量和位置反馈。通过可选的推拉开关设计,它还支持开关状态的监测和控制。EM14系列编码器以其卓越的可靠性和耐用性著称,适用于各种恶劣的工作环境。

    技术参数


    - 电气输出:2位四分之一代码
    - 分辨率:每转8到64脉冲(PPR)
    - 供电电压(VCC):5.0 VDC ± 0.25 VDC
    - 供电电流(ICC):最大26 mA
    - 输出低电平(VCE(sat)),每个通道:最大800 mV(当电流为25 mA时)
    - 输出高电平(VO(HI)),每个通道:最小4.0 VDC(当VCC为4.75 VDC时)
    - 输出电流(I(SINK)),每个通道:最大25 mA
    - 上升/下降时间:典型200 ns
    - 功率耗散:最大167 mW
    - 脉冲宽度(每通道):典型180 °e
    - 相位角(通道A领先通道B,顺时针旋转):± 45 °e
    - 绝缘电阻(500 VDC下):最小1,000兆欧姆
    - 操作转速:最大120转/分钟
    - 开关电源额定值:12 VDC / 20 mA(最小负载600欧姆)
    - 开关接触电阻:最大200欧姆

    产品特点和优势


    - 环保材料:符合RoHS标准,采用环保材料制造。
    - 高可靠性:HCMOS、CMOS和TTL兼容,适合广泛的应用。
    - 长寿命:标准或高力推拉开关选项,确保长久稳定的工作。
    - 多样的安装选择:提供多种外壳尺寸和形状,易于安装和集成。
    - 紧凑设计:小体积设计,节省空间,适用于紧凑的应用场合。

    应用案例和使用建议


    应用案例
    - 工业自动化:在自动生产线中用于监控机器的运行状态,实现精准控制。
    - 机器人技术:作为位置传感器,帮助机器人完成精确的操作任务。
    - 医疗设备:用于监控医疗器械的运动状态,提高医疗设备的精确度。
    使用建议
    - 安装注意事项:确保编码器与被测物体之间无振动干扰,以保证测量精度。
    - 接线建议:使用高质量的电缆和连接器,减少信号衰减和电磁干扰。
    - 维护建议:定期检查编码器的安装紧固情况,避免松动影响测量精度。

    兼容性和支持


    - 兼容性:该编码器与多种控制系统和电路板兼容,方便集成到现有系统中。
    - 厂商支持:Bourns公司提供全面的技术支持和售后服务,确保客户可以顺利使用产品。

    常见问题与解决方案


    1. 编码器无法正常工作
    - 解决方法:检查供电电压是否在允许范围内,确认接线是否正确。
    2. 脉冲信号不准确
    - 解决方法:检查安装环境是否有强烈震动或电磁干扰,调整安装方式或使用屏蔽电缆。
    3. 开关功能失效
    - 解决方法:确认开关类型和设定是否符合应用需求,更换符合规格的开关。

    总结和推荐


    EM14 14mm旋转式光电编码器带开关凭借其高精度、长寿命和广泛的适用性,成为市场上非常受欢迎的产品。它的多功能性和可靠性使其在工业自动化、机器人技术和医疗设备等多个领域都能发挥重要作用。总体而言,我强烈推荐这款产品给需要高精度角度测量和位置反馈的应用场合。

EM14A1D-C24-L008S参数

参数
长*宽*高 14.25mm(宽度)*32.05mm(高度)
安装方式 PCB安装,通孔安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 管装

EM14A1D-C24-L008S厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

EM14A1D-C24-L008S数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS EM14A1D-C24-L008S EM14A1D-C24-L008S数据手册

EM14A1D-C24-L008S封装设计

查看详情并下载
Symbol
Footprint
3D Model
