PEC12R-4215F-N0024

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Mechanical Encoder Rotary Incremental Flat 0.007N.m Straight Quadrature Digital Square Wave 24PPR Through Hole PC Pin
供应商型号: PEC12R-4215F-N0024
供应商: 国内现货
标准整包数: 1

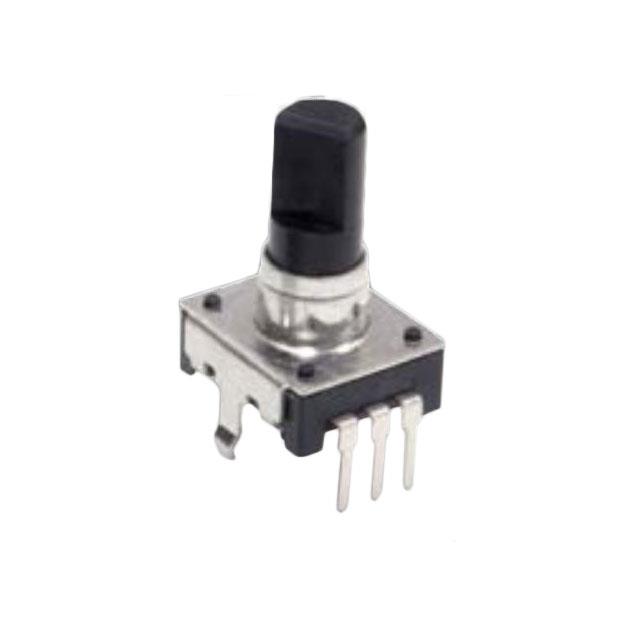

BOURNS 其他传感器 PEC12R-4215F-N0024

PEC12R-4215F-N0024概述

    PEC12R - 12 mm Incremental Encoder

    1. 产品简介


    PEC12R 是一款12毫米直径的增量编码器,适用于多种场合,如音频-视觉设备、消费类电器、音乐仪器以及通信设备中的水平控制、调音和定时设置。这款编码器以其紧凑的设计、长寿命和高可靠性著称,并提供带瞬时开关的选项,能够满足广泛用户的需求。

    2. 技术参数


    - 输出:2位四象限编码(Quadrature Code)
    - 接触额定值:10 mA @ 5 VDC
    - 绝缘电阻:10兆欧姆 @ 250 VDC
    - 耐压:最小50 VAC(海拔海平面)
    - 电旅行范围:连续
    - 触点弹跳时间:最大2.0 ms(15 RPM)
    - 转速范围:最大100 RPM
    - 操作温度范围:-30°C至+70°C(-22°F至+158°F)
    - 存储温度范围:-40°C至+85°C(-40°F至+185°F)
    - 振动耐受:10~55~10 Hz / 1分钟 / 幅度1.5 mm
    - 冲击耐受:100 G
    - 旋转寿命:至少30,000个周期
    - 开关寿命:至少20,000个周期
    - 防护等级:IP 40
    - 机械角度:360°连续
    - 旋转扭矩:棘轮型:30到90 gf-cm(0.41至1.25 oz-in);运转型:10到70 gf-cm(0.14至0.97 oz-in)

    3. 产品特点和优势


    PEC12R具备以下特点和优势:
    - 紧凑设计,便于安装和使用
    - 长寿命和高可靠性,适用于工业和商业领域
    - 提供瞬时开关选项,增加多功能性
    - 可通过多种配置选项满足不同用户需求
    - 较低的接触电阻和绝缘电阻保证了信号的稳定传输
    - 在广泛的温度范围内表现出色,适应多种环境条件
    - 优异的振动和冲击耐受能力,适合严苛的工作环境

    4. 应用案例和使用建议


    PEC12R在各种场合下都能表现良好,比如在音频设备中用于调整音量,或者在机械臂上作为位置反馈传感器。为了获得最佳性能,设计者应在其电路中使用噪声抑制滤波器。在实际应用中,可能需要根据具体应用调整编码器的配置以满足特定需求。
    使用建议:
    - 在电路设计中加入噪声抑制滤波器,避免信号干扰。
    - 确保编码器的安装符合制造商的指导原则,以最大化其性能和寿命。
    - 对于需要更高防护等级的应用,考虑外部防护措施。

    5. 兼容性和支持


    PEC12R兼容常见的印刷电路板(PCB)终端,支持手工焊接和波峰焊工艺。硬件方面,附带有平垫圈和安装螺母。制造商提供相关的技术支持和文档资源,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - 问题:信号不稳定
    - 解决方案:检查电路中是否有足够的噪声抑制滤波器,并确保安装正确。

    - 问题:编码器旋转时出现卡顿
    - 解决方案:确保安装稳固,没有额外的物理干扰。

    7. 总结和推荐


    综上所述,PEC12R是一款高度可靠的增量编码器,具有多种配置选项以满足不同的用户需求。它的紧凑设计、长寿命、以及在各种恶劣环境下的稳定表现使其成为众多应用的理想选择。强烈推荐使用PEC12R编码器,特别是对于需要高精度和高可靠性的工业或商业项目。

PEC12R-4215F-N0024参数

参数
长*宽*高 14mm(长度)*15mm(高度)
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

PEC12R-4215F-N0024厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PEC12R-4215F-N0024数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PEC12R-4215F-N0024 PEC12R-4215F-N0024数据手册

PEC12R-4215F-N0024封装设计

查看详情并下载
Symbol
Footprint
3D Model
