EMS22A50-B28-LS6

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Magnetic Encoder Rotary Absolute Plain 0.004N.m Straight CW Absolute Digital Square Wave Bracket Mount PC Pin 1024PPR Automotive
供应商型号: DV-30247366
供应商: 海外现货
标准整包数: 1

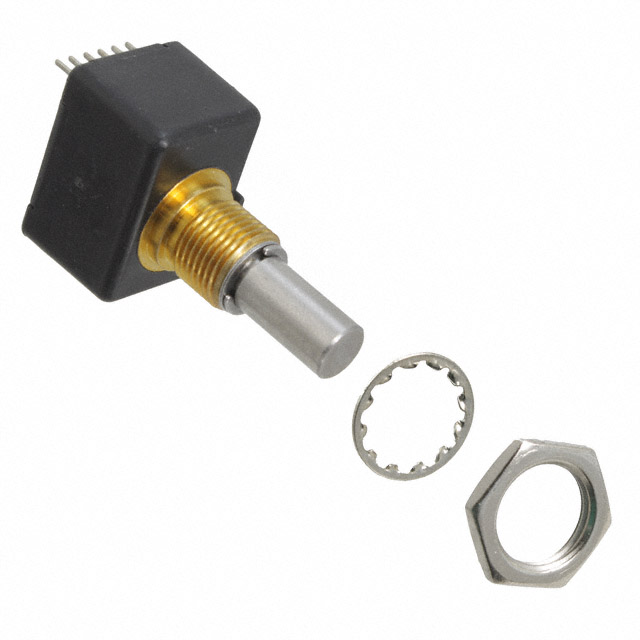

BOURNS 其他传感器 EMS22A50-B28-LS6

EMS22A50-B28-LS6概述

    EMS22A 非接触式绝对编码器技术手册

    1. 产品简介


    EMS22A是一款非接触式的绝对编码器,广泛应用于多种工业场景。该编码器提供了多种安装选项,包括法兰或伺服安装方式,且具备非接触式磁技术,使其具有高精度、长寿命及抗干扰的优点。其核心功能是测量旋转角度,能够提供高达1024个位置的分辨率。由于其小尺寸、CMOS和TTL兼容性,该编码器适合用于需要精确测量的应用场合,如材料处理设备、无刷直流电机换向、机器人系统、工业自动化设备、石油精炼设备以及医疗设备(低/中风险)等。

    2. 技术参数


    - 供电电压:3.3V DC 或 5V DC
    - 输出类型:绝对数字输出
    - 输出分辨率:1024个位置
    - 绝缘电阻:1000兆欧(500V DC)
    - 电气工作范围:连续
    - 供电电流:最大20mA
    - 输入电压范围:5.0V DC ±10%,3.3V DC ±10%
    - 高低电平输出:最低Vss+0.4V,最高Vdd-0.5V
    - 输出电流:最大4mA(4.5V DC),最大2mA(3.0V DC)
    - 上升/下降时间:最大500ns
    - 每分钟转速:最大10,000 rpm
    - 线性度:±0.5%
    - 准确度:名义值±0.7°,最坏情况±1.4°
    - 温度范围:工作温度-40°C至+125°C,储存温度-55°C至+125°C
    - 湿度:符合MIL-STD-202方法103B条件B
    - 振动:最大15G
    - 冲击:最大50G
    - 防护等级:IP 65
    - 机械扭矩:启动时43±21g-cm,运行时29±14g-cm
    - 重量:11克
    - 终端配置:轴向、径向或带电缆连接
    - 焊接条件:手动焊接,最大370°C;波峰焊接,最大260°C
    - 标记:制造商商标、名称、零件号及日期代码

    3. 产品特点和优势


    - 非接触式设计:避免了传统编码器因磨损导致的精度下降。
    - 高分辨率:提供1024个位置的高分辨率测量。
    - 宽工作温度范围:适用于-40°C至+125°C的工作环境。
    - 小巧轻便:便于安装在空间有限的地方。
    - 长寿命:适用于需长期稳定工作的应用场合。

    4. 应用案例和使用建议


    - 材料处理设备:EMS22A可提供精确的角度反馈,确保设备高效运转。
    - 无刷直流电机:可用于电机换向控制,提高效率和精度。
    - 工业自动化:适用于自动化生产线,进行精密的位置控制。

    使用建议:
    - 在使用过程中要注意保持编码器与传感器的良好接触,以确保测量精度。
    - 对于高温或潮湿环境的应用,需要采取适当的保护措施。

    5. 兼容性和支持


    - 兼容性:该编码器支持3.3V DC 和 5V DC电压供应,并与CMOS和TTL接口兼容。
    - 厂商支持:Bourns公司为客户提供技术支持,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 供电电压不合适如何处理?
    A: 检查电源并确保使用合适的电压,或者更换合适的供电源。
    - Q: 测量不准确如何处理?
    A: 检查安装是否正确,确认环境温度、湿度等因素对测量结果的影响,并重新校准编码器。
    - Q: 环境湿度大怎么办?
    A: 采用适当的密封措施,确保编码器不受潮。

    7. 总结和推荐


    EMS22A是一款性能优异、应用广泛的非接触式绝对编码器,特别适合在高精度测量需求的应用环境中使用。其长寿命、高分辨率和非接触式设计使其在市场上具有很强的竞争优势。尽管需要特别注意安装环境及条件,但通过适当的应用和维护,可以充分发挥其在各种应用中的潜力。因此,强烈推荐在需要高精度旋转角度测量的场合选用此款编码器。

EMS22A50-B28-LS6参数

参数
长*宽*高 21mm(长度)*16mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

EMS22A50-B28-LS6厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

EMS22A50-B28-LS6数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS EMS22A50-B28-LS6 EMS22A50-B28-LS6数据手册

EMS22A50-B28-LS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
