首页  >  产品百科  >  EM14A0D-C24-L032S

EM14A0D-C24-L032S

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Optical Encoder Rotary Incremental Flat 0.011N.m Straight Digital Square Wave Through Hole PC Pin 8CPR
供应商型号: N-EM14A0D-C24-L032S
供应商: 云汉优选
标准整包数: 1

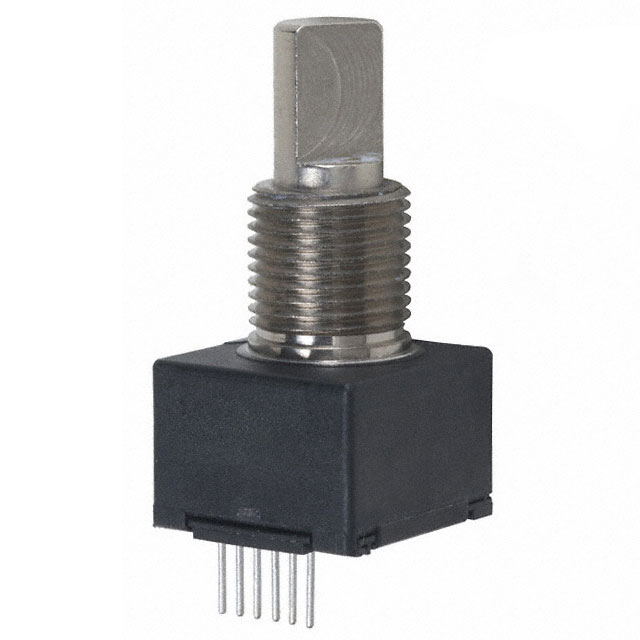

BOURNS 其他传感器 EM14A0D-C24-L032S

EM14A0D-C24-L032S概述


    产品简介


    EM14 - 14 mm Rotary Optical Encoder with Switch
    EM14是一款旋转式光电编码器,集成了开关功能,适用于人机界面(HMI)等应用。它通过光学检测方式实现高精度的角位移测量,能够提供2位格雷码输出,具有良好的机械寿命和电气特性。EM14可广泛应用于工业自动化、医疗设备、航空航天等领域,用于位置检测、角度测量等场合。

    技术参数


    电气特性
    - 输出:2位格雷码
    - 分辨率:8至64脉冲每转(PPR)
    - 供电电压(VCC):5.0 VDC ± 0.25 VDC
    - 供电电流(ICC):26 mA最大
    - 输出电压低(VCE(sat),每通道):800 mV最大,当I(SINK) = 25 mA时
    - 输出电压高(VO(HI),每通道):4.0 VDC最小,当VCC = 4.75 VDC时
    - 每通道的输出电流I(SINK):25 mA最大
    - 上升/下降时间:200 ns典型
    - 功耗:167 mW最大
    - 脉宽(每通道):180 °e典型
    - 相位角(A相领先于B相,顺时针旋转):90 °e ± 45 °e
    - 绝缘电阻:1,000 兆欧最小@ 500 VDC
    环境特性
    - 工作温度范围(5.0 VDC):-40 °C至+70 °C(-40 °F至+158 °F)
    - 存储温度范围:-55 ºC至+125 ºC(-67 °F至+257 °F)
    - 振动:15 G
    - 冲击:50 G
    - 湿度:符合MIL-STD-202, Method 103, Condition B
    - 阻燃性:符合UL 94HB
    机械特性
    - 机械角度:连续360 °
    - 开始/运行扭矩:1.06 N-cm(1.5 oz-in)最大
    - 带定位块的扭矩:1.2 N-cm(1.7 oz-in)典型
    - 不带定位块的旋转寿命:1,000,000个周期(2,000,000转)
    - 带定位块的旋转寿命:100,000个周期(200,000转)
    - 开关寿命:100,000个周期
    - 开关动作力:标准250克(8.82盎司)典型,高力850克(29.98盎司)典型
    - 开关行程:标准0.04英寸典型,高力0.025英寸典型
    - 轴向间隙:0.005英寸最大
    - 轴向结构强度:35磅最小
    - 安装扭矩:2.0 N-m(18磅英寸)最大

    产品特点和优势


    EM14具有以下特点和优势:
    - 环保合规:符合RoHS指令。
    - 多功能接口:兼容HCMOS、CMOS和TTL接口。
    - 紧凑尺寸:小封装尺寸,便于安装。
    - 高可靠性:提供高旋转寿命和高切换力选项。
    - 定制化选择:可选定位块和不同类型的开关。
    这些特点使得EM14在众多工业和消费电子产品中表现出色,尤其适用于对环境适应性和可靠性要求较高的应用场合。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:EM14可用于机器人关节控制、电机反馈系统等,确保精确的位置和速度控制。
    - 医疗器械:如手术机器人,确保高精度的运动控制。
    - 航空航天设备:用于导航系统的角度测量。
    使用建议:
    - 在安装过程中,确保使用正确规格的锁紧螺母和垫圈,以保证机械稳定性。
    - 连接电缆时,请根据具体应用需求选择合适的电缆长度和连接器类型。
    - 为提高环境适应性,建议使用带有防溅密封的版本,以防止灰尘和湿气进入内部。

    兼容性和支持


    EM14与多种电子设备兼容,可以通过不同的终端配置和轴长设计灵活匹配各种应用场景。厂商提供详细的安装指南和技术支持文档,帮助客户进行正确的安装和调试。

    常见问题与解决方案


    1. 问题:编码器无法正常工作。
    - 解决方案:检查供电电压是否在规定范围内,确认安装是否稳固,检查接线是否有误。

    2. 问题:编码器输出信号不稳定。
    - 解决方案:确认电路布局是否合理,确保接地良好,尝试更换屏蔽效果更好的电缆。
    3. 问题:开关动作不灵敏。
    - 解决方案:调整开关的动作力,检查是否有杂物卡住开关。

    总结和推荐


    总结:
    EM14是一款高性能的旋转式光电编码器,具备高精度、高可靠性以及多样化的应用选项。其环保特性、紧凑的设计以及卓越的电气和机械性能使其成为众多行业领域的理想选择。
    推荐:
    鉴于EM14在工业自动化、医疗设备及航空航天等领域的广泛应用,强烈推荐该产品用于需要高精度角度测量的应用场合。无论是在严苛的环境条件下还是在要求严格的工业环境中,EM14均能提供可靠的性能表现。

EM14A0D-C24-L032S参数

参数
长*宽*高 14.25mm(宽度)*32.05mm(高度)
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 散装

EM14A0D-C24-L032S厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

EM14A0D-C24-L032S数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS EM14A0D-C24-L032S EM14A0D-C24-L032S数据手册

EM14A0D-C24-L032S封装设计

查看详情并下载
Symbol
Footprint
3D Model
