PEC12R-4217F-N0024

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Mechanical Encoder Rotary Incremental Flat 0.007N.m Straight Quadrature Digital Square Wave 24PPR Through Hole PC Pin
供应商型号: N-PEC12R-4217F-N0024
供应商: 云汉优选
标准整包数: 1

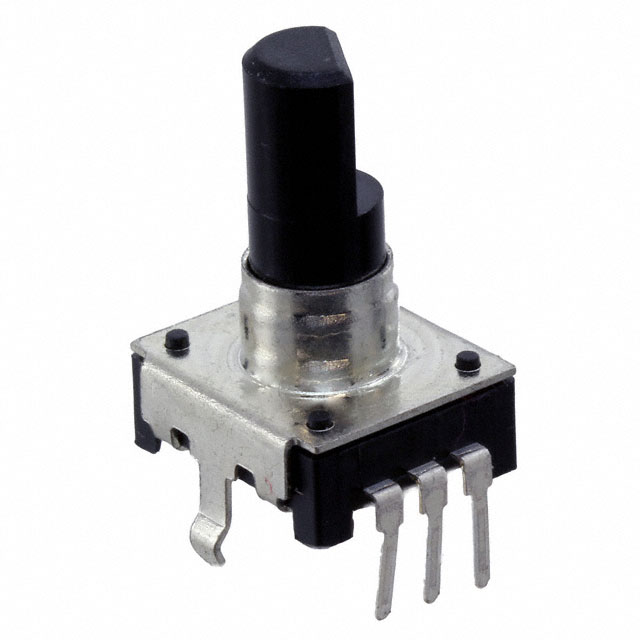

BOURNS 其他传感器 PEC12R-4217F-N0024

PEC12R-4217F-N0024概述

    PEC12R - 12 mm Incremental Encoder

    1. 产品简介


    PEC12R是一款12毫米增量编码器,设计紧凑,使用寿命长且可靠性高。 它具备多种配置,能够满足不同用户的需求。此外,PEC12R还可以选择带有瞬时开关的版本,使其实现更多功能。此款编码器广泛应用于音频/视频设备、消费电器、乐器和通信设备等领域。

    2. 技术参数


    - 输出: 2位正交码
    - 接触额定值: 10 mA @ 5 VDC
    - 绝缘电阻: 10 兆欧 @ 250 VDC
    - 耐压: 海平面50 VAC最小
    - 电性行程: 连续
    - 接触弹跳(15 RPM): 2.0 毫秒最大
    - RPM(操作): 100最大
    - 工作温度范围: -30°C至+70°C (-22°F至+158°F)
    - 存储温度范围: -40°C至+85°C (-40°F至+185°F)
    - 振动: 10~55~10 Hz / 1分钟 / 振幅1.5毫米
    - 冲击: 100G
    - 旋转寿命: 最小30,000周期
    - 开关寿命: 最小20,000周期
    - 防护等级: IP 40
    - 机械角度: 360°连续
    - 扭力
    - 带凹槽: 30到90 gf-cm (0.41到1.25 oz-in)
    - 运行: 10到70 gf-cm (0.14到0.97 oz-in)
    - 安装扭矩: 10.2 kgf.cm (8.83 lb.-in)最大
    - 轴向侧载荷(静止): 2.04 kgf (4.5 lbs)最小
    - 重量: 最大3克 (0.1盎司)
    - 终端: PCB插针
    - 焊接条件
    - 波峰焊接:
    - 手工焊接: 不推荐
    - 硬件: 配备一个平垫圈和一个固定螺母

    3. 产品特点和优势


    PEC12R具有以下显著特点:
    - 紧凑设计:适合空间有限的应用场合。
    - 长寿命和高可靠性:确保长时间稳定运行。
    - 多种配置选项:灵活适应各种需求。
    - 带瞬时开关:增加功能多样性。
    - 严格的测试标准:采用标准噪声过滤器进行测试,确保性能卓越。

    4. 应用案例和使用建议


    应用场景示例:
    - 音频/视频设备:用于音量控制和调音台设置。
    - 消费电器:例如洗衣机、微波炉中的位置调节。
    - 通信设备:用于设备的控制面板和状态指示。
    使用建议:
    - 在使用前应确认产品的具体应用场景,以避免不适用的情况。
    - 设计师应在电路中加入噪声过滤器以确保最佳性能。
    - 注意产品的重量和安装扭矩限制,以免损坏设备。

    5. 兼容性和支持


    - 兼容性:PEC12R可与其他标准尺寸和接口的电子元件兼容,确保方便集成。
    - 厂商支持:提供全面的技术文档、安装指南和支持服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题一:噪音过多
    - 解决方案:检查并更换噪声过滤器,确保其符合产品要求。
    - 问题二:接点过热
    - 解决方案:检查电流和电压是否在允许范围内,避免过载。
    - 问题三:安装困难
    - 解决方案:遵循安装指南,确保正确安装并避免过度施力。

    7. 总结和推荐


    总结:PEC12R是一款出色的12毫米增量编码器,以其紧凑的设计、高可靠性和多功能性脱颖而出。它适用于多种行业,能够应对复杂的工作环境和苛刻的应用需求。
    推荐:强烈推荐使用PEC12R。其高度的可靠性和灵活性使其成为许多应用场景的理想选择。务必在使用前详细阅读技术手册并遵守相关建议。

PEC12R-4217F-N0024参数

参数
长*宽*高 12mm*12mm*12mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 托盘

PEC12R-4217F-N0024厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PEC12R-4217F-N0024数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS PEC12R-4217F-N0024 PEC12R-4217F-N0024数据手册

PEC12R-4217F-N0024封装设计

查看详情并下载
Symbol
Footprint
3D Model
