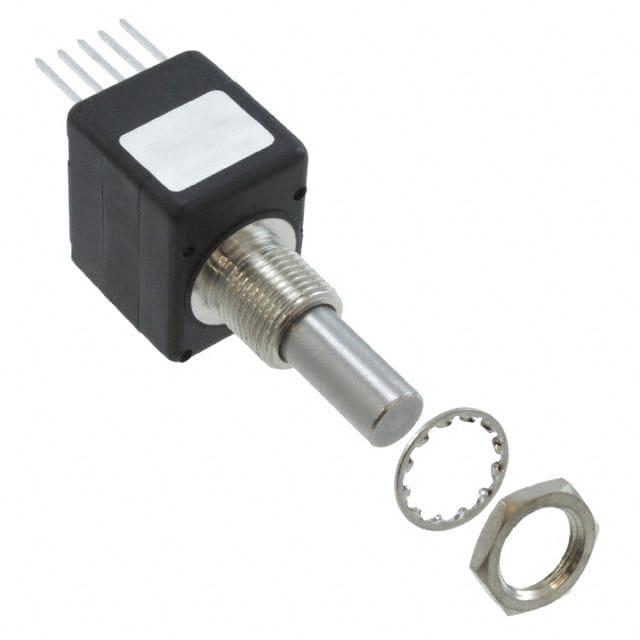

ENA1D-B28-L00128L

产品分类: 其他传感器
厂牌: BOURNS
产品描述: Bourns 光电编码器, 128位置, 5V 直流电源, 增量读数
供应商型号: ENA1D-B28-L00128L-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 其他传感器 ENA1D-B28-L00128L

ENA1D-B28-L00128L概述

    电子元器件产品技术手册:Bourns EN 系列旋转光学编码器

    产品简介


    Bourns EN 系列旋转光学编码器是一种自包含式的数字控制装置,主要用于需要精确位置和方向检测的应用场合。它通过将旋转输入转换为电气信号,提供了一种简便的方式,使得微处理器能够直接处理这些信号而无需模数转换。EN 编码器特别适用于需要长寿命、高可靠性和高分辨率的场合,是数字面板控制和位置传感的理想选择。

    技术参数


    - 输出:两通道正交输出,A 通道领先 B 通道 90°(电)顺时针旋转
    - 分辨率:25 到 256 脉冲/转
    - 绝缘电阻(500 VDC):≥1,000 兆欧
    - 供电电压:5.0 VDC ±0.25 VDC
    - 供电电流:最大 26 mA
    - 输出电压:
    - 低输出:≤0.8 V
    - 高输出:≥4 V
    - 输出电流:低输出 ≥25 mA
    - 上升/下降时间:典型值 200 ns
    - 转速(球轴承):最大 3,000 转/分
    - 功耗:最大 136 mW
    - 脉宽(每个通道):180° ±45° 典型值
    - 相位(A 通道到 B 通道):90° ±45° 典型值
    - 工作温度范围:-40°C 至 +75°C
    - 存储温度范围:-40°C 至 +85°C
    - 湿度:符合 MIL-STD-202 方法 103B 条件 B
    - 振动:5 G
    - 冲击:50 G
    - 旋转寿命:
    - A & C 轴承(300 转/分最大):10,000,000 转
    - W, S & T 轴承(3,000 转/分最大):200,000,000 转

    产品特点和优势


    1. 双通道正交输出:A 和 B 通道输出信号提供了精确的位置和方向信息。
    2. 多种安装方式:可以选择滑套或伺服安装。
    3. 紧凑设计:非常适合空间有限的应用。
    4. 长寿命:高达 200 百万次转动。
    5. 兼容性强:CMOS 和 TTL 相容,可广泛应用于各种电子系统。
    6. 高精度:分辨率最高可达 256 脉冲/转,适合高精度应用。

    应用案例和使用建议


    Bourns EN 系列编码器广泛应用于工业自动化、机器人技术、医疗设备和家用电器等领域。例如,在工业自动化领域,它可以用于精确定位和运动控制系统;在医疗设备中,可以用于精确测量和监测。
    使用建议:
    - 在选择编码器时,确保其分辨率和工作环境条件符合具体需求。
    - 使用过程中注意定期检查绝缘电阻,以确保长期稳定运行。
    - 注意轴向力和径向力,避免超负荷运行。

    兼容性和支持


    Bourns EN 系列编码器与大多数标准接口兼容,如 CMOS 和 TTL。此外,制造商提供了详细的使用指南和支持文档,以及售后服务和技术支持。对于特殊应用需求,可咨询工厂定制非标准分辨率和其他特性。

    常见问题与解决方案


    - Q1: 如何安装编码器?
    - A1: 根据安装说明书,正确选择安装方式(滑套或伺服安装),并确保安装紧固无松动。

    - Q2: 如何保证编码器的高可靠性?
    - A2: 定期检查绝缘电阻,保持清洁干燥,避免过度振动和冲击。
    - Q3: 如何判断编码器的性能是否达标?
    - A3: 在实际应用环境中进行测试,确保满足特定的分辨率和转速要求。

    总结和推荐


    Bourns EN 系列旋转光学编码器是一款高性能的产品,具有出色的精度、长寿命和广泛的兼容性。其在多个领域的应用证明了其可靠性和实用性。对于需要高精度位置检测和可靠性的应用,推荐使用 Bourns EN 系列编码器。

ENA1D-B28-L00128L参数

参数
长*宽*高 21mm(长度)*16mm(宽度)
安装方式 PCB安装,通孔安装,面板安装
零件状态 在售
包装方式 散装

ENA1D-B28-L00128L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ENA1D-B28-L00128L数据手册

厂牌 PDF简要描述 下载
BOURNS 其他传感器 BOURNS ENA1D-B28-L00128L ENA1D-B28-L00128L数据手册

ENA1D-B28-L00128L封装设计

查看详情并下载
Symbol
Footprint
3D Model
