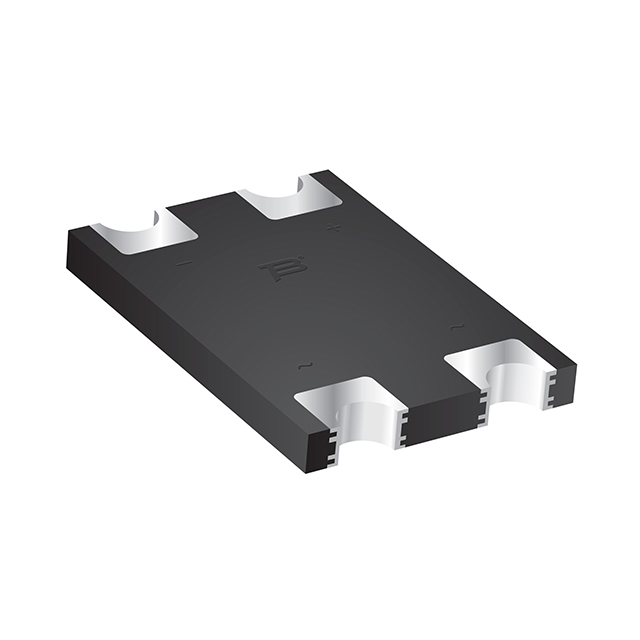

CD-MBL206SL

产品分类: 整流二极管/整流桥
厂牌: BOURNS
产品描述: Bourns 单相整流桥, 2A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, SMT封装, 贴片安装
供应商型号: UA-CD-MBL206SL
供应商: 海外现货
标准整包数: 5000
BOURNS 整流二极管/整流桥 CD-MBL206SL

CD-MBL206SL概述

    CD-MBL2xxS(L) 系列表面贴装桥式整流二极管技术手册

    产品简介


    CD-MBL2xxS(L)系列是一款表面贴装桥式整流二极管,适用于各种紧凑型电路板设计的应用。它以其低功耗、高效率、高电流能力和低外形封装而著称。这些二极管适用于便携通信、计算和视频设备等领域,具有600 V到1000 V的峰值反向电压选择,适合在多种场合下进行整流操作。

    技术参数


    - 最大重复峰值反向电压 (VRRM):600 V(MBL206S/SL)、800 V(MBL208S/SL)、1000 V(MBL210S/SL)
    - 最大平均正向整流电流 (IF(AV)):2.0 A
    - 单个半正弦波叠加在额定负载上的峰值正向浪涌电流 (IFSM):50.0 A(MBL206S/SL)、60.0 A(MBL208S/SL)
    - 热阻 (RΘJA):95°C/W(MBL2xxS/SL)
    - 瞬时正向电压 (VF):0.94 V(MBL2xxSL)至 1.00 V(MBL2xxS),当IF=2 A
    - 存储温度范围 (TSTG):-55°C 至 +175°C

    产品特点和优势


    CD-MBL2xxS(L)系列桥式整流二极管具有以下显著特点:
    - 符合RoHS标准,环保无铅。
    - 低功耗和高效率。
    - 能够承受高达50.0 A的峰值正向浪涌电流。
    - 采用低轮廓封装,节省电路板空间。
    - 具有广泛的温度适应性,从-55°C 到 +175°C。
    - 在典型应用中,其瞬时正向电压非常低,仅0.94 V至1.00 V,有助于降低能耗。

    应用案例和使用建议


    这款桥式整流二极管广泛应用于AC驱动的产品、计算机显示器、机顶盒、电缆调制解调器等领域。例如,在计算机显示器中,这种二极管可以有效地进行整流,保证系统的稳定运行。在实际应用中,用户应当注意散热管理,确保二极管工作在最佳状态。此外,在选择二极管时,应考虑其与负载和电源的匹配性,确保整个系统能够高效运作。

    兼容性和支持


    CD-MBL2xxS(L)系列与标准电路板制造工艺兼容,易于集成到现有的电路设计中。制造商提供了详尽的技术支持和维护服务,以帮助用户更好地理解和使用这些产品。同时,厂商还提供了详尽的应用指南和技术文档,方便用户查阅。

    常见问题与解决方案


    1. 问题:瞬时正向电压过高
    解决方案:检查二极管的工作条件,确保其在规定的温度范围内运行,并根据需要调整外部电路。

    2. 问题:热阻过高导致过热
    解决方案:增加散热措施,如增加散热片或改善通风条件,确保二极管保持在安全工作温度范围内。

    3. 问题:峰值正向浪涌电流过大
    解决方案:确保外部电路的设计能够承受大电流冲击,必要时使用保护电路来限制浪涌电流。

    总结和推荐


    CD-MBL2xxS(L)系列桥式整流二极管凭借其卓越的性能和广泛的适用性,在众多领域中表现出色。它们具有低功耗、高效率和高可靠性等特点,特别适合用于需要高性能整流解决方案的设备中。如果您正在寻找一款可靠且高效的整流二极管,CD-MBL2xxS(L)系列是您理想的选择。我们强烈推荐这一系列产品,它们将为您的项目带来极大的价值。

CD-MBL206SL参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 60A
配置
If - 正向电流 2A
Ir - 反向电流 5μA
长*宽*高 5.9mm*5.4mm*1.35mm
通用封装 SMD-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CD-MBL206SL厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CD-MBL206SL数据手册

厂牌 PDF简要描述 下载
BOURNS 整流二极管/整流桥 BOURNS CD-MBL206SL CD-MBL206SL数据手册

CD-MBL206SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
