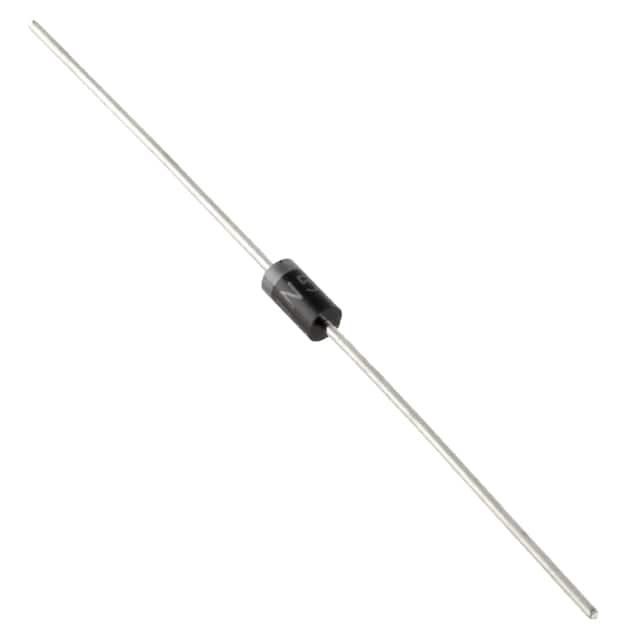

1N4004-G

产品分类: 整流二极管/整流桥
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: 400V 30A 5μA 1A 独立式 DO-41 通孔安装
供应商型号: 641-1311-3-ND
供应商: Digi-Key
标准整包数: 5000
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 1N4004-G

1N4004-G概述

    # 全面解读通用硅整流二极管:1N4001-G至1N4007-G

    一、产品简介


    产品类型及主要功能
    本系列电子元器件属于通用型硅整流二极管,型号涵盖1N4001-G至1N4007-G。这些二极管主要用于将交流电(AC)转换为直流电(DC),适用于单相半波电路或类似用途。其典型应用领域包括家用电器、照明系统、开关电源和电机驱动电路等。
    应用领域
    广泛应用于家庭电气设备、工业控制设备、通信电源以及其他需要稳定直流输出的应用场景。尤其适合于高频整流电路、低频脉冲整流以及低压大电流的场合。

    二、技术参数


    以下是1N4001-G至1N4007-G的主要技术参数列表:
    | 参数名称 | 符号 | 单位 | 最大值 |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 |
    | 最大有效值电压 | VRMS | V | 35 |
    | 最大直流阻挡电压 | VDC | V | 50 |
    | 最大平均正向整流电流(TA=55℃) | I(AV) | A | 1.0 |
    | 最大瞬态正向浪涌电流 | IFSM | A | 30 |
    | 最大瞬态正向电压(1.0A) | VF | V | 1.5 |
    | 最大结温 | TJ | ℃ | 150 |
    | 存储温度范围 | TSTG | ℃ | -55 ~ +150|
    | 结电容(1MHz,4V DC反偏电压) | CJ | pF | 5.0 |
    | 热阻(0.375"引线长度) | RθJA | °C/W | 50 |
    注意事项
    1. 电容测试条件:测量频率为1.0MHz,反向电压为4.0V DC。
    2. 热阻定义:从结点到环境及结点到引脚的热阻值。
    3. 兼容性:此产品符合RoHS标准,环保设计。
    三、产品特点与优势
    独特功能与市场竞争力
    - 低成本制造:采用高性价比材料和工艺,确保产品的经济性。
    - 快速正向压降:正向导通速度快,降低了功耗。
    - 低漏电流:反向漏电流极低,确保了电路的稳定性。
    - 高浪涌承受能力:能承受高达30A的浪涌电流,适合恶劣工况。
    - 高耐温性:结温范围宽达-55℃至+150℃,适应各种极端环境。
    应用价值
    由于其高可靠性与低成本,这类二极管特别适合在高电压和大电流环境下长期运行的电路中使用。例如,家用冰箱、空调的整流模块以及工业控制系统的供电部分。
    四、应用案例与使用建议
    常见应用场景
    1. 单相整流电路:用于家用电风扇、抽油烟机等小功率设备。
    2. 工业控制电源:用于小型直流电机的驱动电路。
    3. LED驱动电路:配合整流电路实现LED灯带的直流供电。
    使用建议
    - 在高温环境中使用时,需适当降低工作电流以延长使用寿命。
    - 若用于高频电路,则需注意并联电容来抑制高频噪声干扰。
    - 针对大电流负载,建议增加散热片或其他冷却措施,确保器件正常工作。
    五、兼容性与支持
    兼容性
    1N4001-G至1N4007-G系列二极管与市场上常见的DO-41封装接口完全一致,可直接替换同规格其他品牌的产品。
    支持服务
    Comchip Technology提供全面的技术支持,包括样品申请、产品认证咨询以及售后问题处理。如有需要,用户可通过官网联系其技术支持团队。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向电压异常升高 | 检查焊接质量或更换新的二极管 |
    | 温度过高导致失效 | 增加散热装置 |
    | 反向漏电流过大 | 确保工作环境无静电或更换产品 |
    七、总结与推荐
    综合评估
    1N4001-G至1N4007-G系列二极管凭借其优异的性能指标和经济性,在通用电子领域占据重要地位。它们不仅满足了基础的整流需求,还具备良好的可靠性和灵活性。
    推荐结论
    我们强烈推荐此系列产品用于需要低成本、高性能和高可靠性的应用场景。无论是家庭还是工业场合,其出色的性价比使其成为首选元器件之一。

    以上内容整理自Comchip Technology的产品技术手册,希望对您选购和使用该系列二极管有所帮助!

1N4004-G参数

参数
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 30A
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

1N4004-G数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 COMCHIP TECHNOLOGY/台湾典琦科技 1N4004-G 1N4004-G数据手册

1N4004-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0293 ¥ 0.2454
10000+ $ 0.0263 ¥ 0.22
15000+ $ 0.0247 ¥ 0.2071
25000+ $ 0.023 ¥ 0.1925
35000+ $ 0.022 ¥ 0.1839
50000+ $ 0.021 ¥ 0.1755
125000+ $ 0.0206 ¥ 0.1727
库存: 530000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1227
